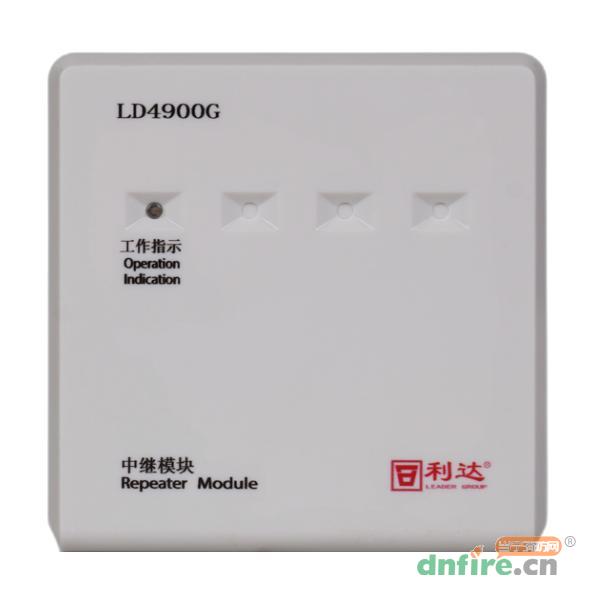

一、LD4900G中继模块概述

　　LD4900G中继模块采用特殊防潮技术和插拔式结构设计。配合利达生产的全系列火灾报警控制器与非编码探测器使用，主要用在非编码探测器保护同一报警区域时，将所有探测器统一为一个地址点输送给火灾报警控制器，适用于一个防火区安装多只探测器的场所。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、LD4900G中继模块功能特点

　　二总线，无极性。

　　电源总线，有极性。

　　采用电子编码，占一个地址点（1～255）。

　　提供1组供电输出。

　　可接收1路模拟量输入信号，根据信号值判断模块状态。

　　可检测外接线路断路、短路故障。

　　可接收开关量信号，配接感温电缆等。

三、LD4900G中继模块技术参数

型号	LD4900G
名称	中继模块
品牌	利达
二总线电压	DC14~DC24V
二总线电流	静态电流＜1.7mA；报警电流＜16mA
指示灯	火警/工作——监视状态红灯闪亮，火警时红灯常亮
工作环境温度	-40℃~+55℃
相对湿度	≤95%（40±2℃）无凝露
外壳防护等级	IP40
安装方式	配合LD61G底座安装，插拔式结构
重量	约110g

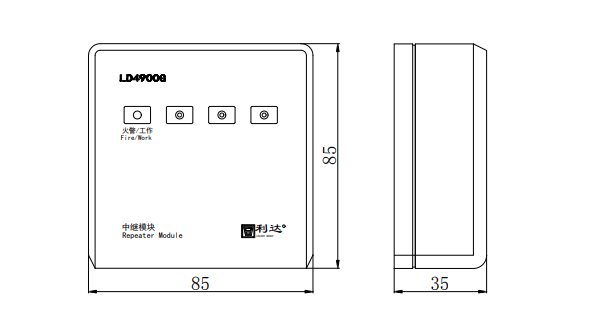

外形尺寸	85mm×85mm×35mm（含底座）

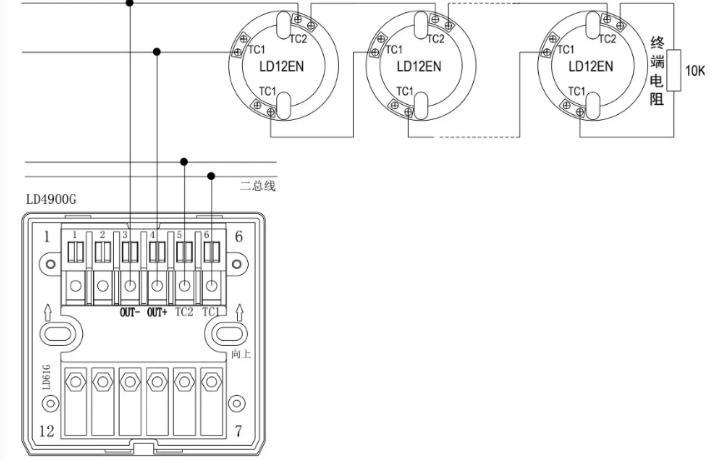

四、LD4900G中继模块接线图

　　TC1、TC2：探测二总线，无极性

　　OUT+、OUT-：TC电压输出，接非编码设备

　　每只中继模块可以带1~20只利达非编码普通感温探测器，或1~10只非编码感烟探测器。模块输入端末端并联一个10KΩ的终端电阻。
