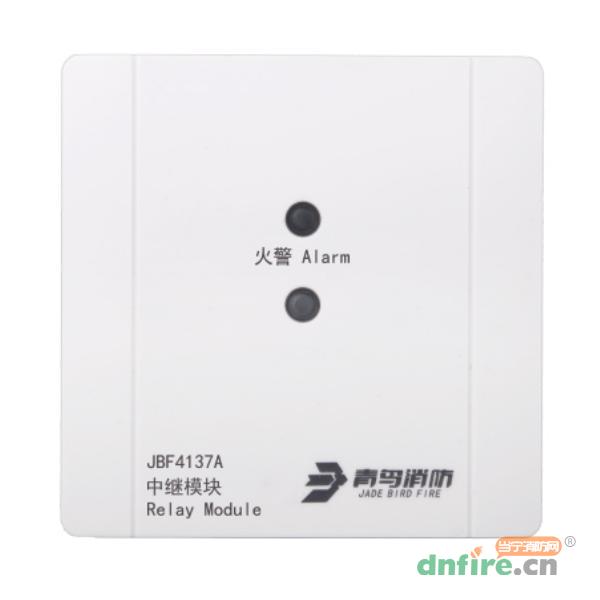

一、JBF4137A中继模块概述
JBF4137A中继模块安装于现场,用于对外接设备(非编址)进行控制和状态监测。具备完善的故障检测功能(包括断路,短路和24V电源掉电检测)。
中继模块应用于两总线火灾报警系统中,可配合青鸟的JBF-11SF系列控制器(联动型),JBF-50系列控制器(联动型)使用。
二、JBF4137A中继模块工作原理
模块内嵌微处理器,实现与火灾报警控制器(联动型)通讯、电源掉电检测、逻辑状态判断、输入和输出线路故障检测、状态指示灯控制。模块占用一个编码地址,编址范围1-200。在接收到外接设备传来的报警信号后,将信息传送到火灾报警控制器(联动型)并点亮“报警灯”指示灯。
三、JBF4137A中继模块功能特点
内置微处理器。
采用SMT表面贴装工艺。
模块工作电压范围DC16~30V。
采用二总线技术,无极性要求,传输距离可达1500m。
回路信号处理电路与输入检测信号处理电路实现电气隔离,模块稳定性高,抗干扰能力强。
电子编码方式,可通过专用电子编码器编址。
模块采用插拔式结构,先安装底座,线路检查完成后再装主体,进行调试。
模块具有状态监测和多种故障检测功能。
四、JBF4137A中继模块技术参数
型号 |
JBF4137A |
名称 |
中继模块 |
品牌 |
青鸟消防 |
工作电压 |
DC 16-30V |
回路总线 |
调制型,二总线,无极性 |
监视电流 |
≤0.25mA @24V |
动作电流 |
≤1.0mA @24V |
触点负载 |
2A/30VDC |
编码方式 |
电子编码器编码 |
编码范围 |
1-200 |
指示灯 |
正常监视状态:“报警”灯红色闪亮
报警状态: “报警”灯红色常亮
故障状态:“报警”灯常灭
|
工作温度 |
-10℃~+50℃ |
贮存温度 |
-20℃~+50℃ |
相对湿度 |
≤93%RH (40±2℃) |

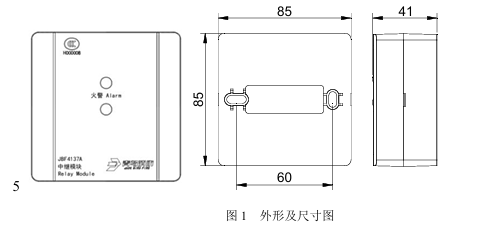

外形尺寸 |
(长×宽×高)85mm×85mm×41mm |

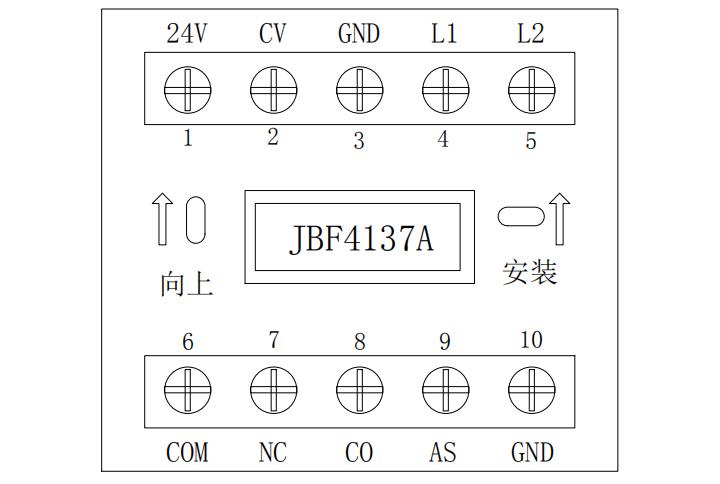

五、JBF4137A中继模块接线说明
L1(端子4)、L2(端子5):接通回路总线,无极性。
24V(端子1)、GND(端子3):接24V直流电源,有极性。
CV(端子2):接24V正极。
AS(端子9)、GND(端子10):接应答(无源触点),须并联10KΩ终端电阻。
CO(端子8)、GND(端子10):输出24V。
