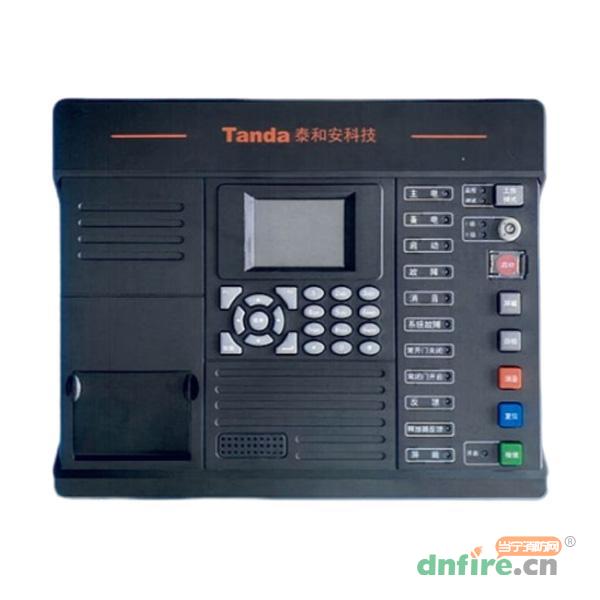

一、TM3501D防火门监控器的概述

TM3501D防火门监控器（以下简称“监控器”）是泰和安为适应各种小型工程及一些大工程中某局部设置需要而推出的一款产品。监控器可通过常开防火门监控模块和常闭防火门监控模块接口配接防火门电动闭门器、防火门电磁释放器、防火门电磁门吸、防火门门磁开关等装置，也可以直接配接带通讯功能的防火门电动闭门器、防火门门磁开关等装置，实现防火门打开或关闭状态的监视与控制。

TM3501D防火门监控器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点，可直接与我司的火灾报警控制器进行联网。

控制器为非防爆型，为室内使用产品，应安装在安全区。控制器最多可配接200个总线设备。

二、TM3501D防火门监控器的特点

1.1液晶界面显示

控制器标配2.8寸TFT液晶屏，中文菜单显示，清晰直观，通过简单操作即可实现系统的各种功能。

1.2配有模块式开关电源

控制器选用的模块式开关电源转换效率高，自带主、备电切换和精确的充放电管理功能，同时具有输入过压保护、输出短路保护、备电反接保护等功能。

1.3具有防火门开、闭和故障状态显示功能

监控器通过模块检测电动闭门器、释放器、门磁开关等装置的反馈信号或直接检测带通讯功能的电动闭门器和门磁开关等装置的反馈信号，判断防火门的开、闭状态，结合防火门的定义属性判断门故障状态。

1.4具有控制常开防火门关闭的功能

监控器可通过发送启动命令，控制对应的常开防火门关闭。

1.5具有联动功能

监控器能与火灾报警控制器联网，在接收到火灾报警控制器的火警信号后，根据预先设定的逻辑关系，发出控制命令，使对应的常开门关闭。

1.6具有多种通讯功能，可扩展性强

监控器具有CAN、RS485通讯接口，可根据用户需要选配不同的通讯模块。

1.7具有直接控制常开防火门关闭功能

监控器通过面板上的“启动”按键，可以进行多功能且具有选择性的关闭单扇门、多扇门、全部门。

三、TM3501D防火门监控器的技术参数

主电电源	AC220V（范围187V～242V），50Hz
最大工作电流	0.5A
备用电源	12.8V 4Ah
总线电压	DC24V
总线电流	500mA
DC24V 输出	800 mA
容量	最多可配接200个总线设备
输出接口	2个无源触点
液晶屏	2.8英寸TFT液晶屏，320×240分辨率
打印机	微型热敏打印机(选配)
重量	1.95kg
外形尺寸	311mm×60mm×251mm（长×宽×高）
安装孔距	水平间距270mm，垂直间距215mm
外壳防护等级	IP30
使用环境	温度：0℃～+40℃，相对湿度：≤95%RH，不凝露

四、TM3501D防火门监控器的外形尺寸
