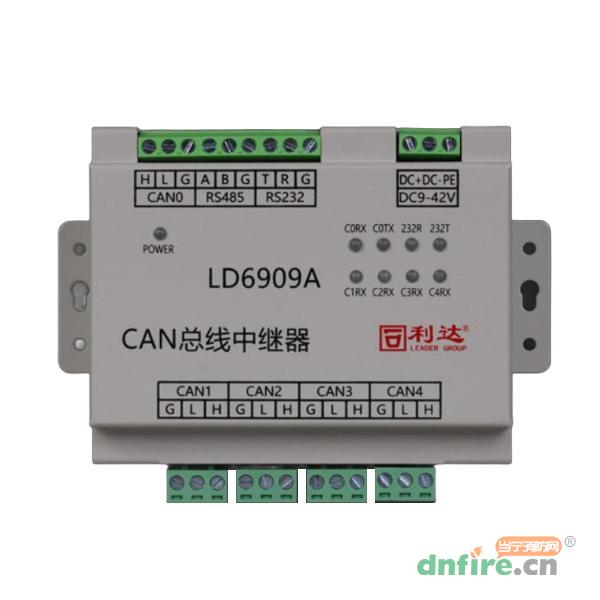

一、LD6909A CAN总线中继器概述

　　LD6909A CAN总线中继器采用了NXP公司的Arm Cortex®-M33高性能微处理器，具有5路物理隔离的CAN2.0B标准通讯接口，以及1路三线式RS232通讯接口，以及1路物理隔离RS485通讯接口。该中继器有三种工作模式，①中继模式：CAN0的数据并行转发到其它CAN1-CAN4接口；②扩展模式：RS232的数据并行转发到其它CAN1-CAN4接口；③联网模式：CAN0-CAN4接口之间的数据相互转发；三种工作模式可以通过专用软件进行设定。本产品主要适用于工业及民用建筑中，CAN总线为星型布线时或混合拓扑布线时的系统组网。主要面向我公司生产的应急照明疏散指示系统、火灾报警系统等CAN总线网络方面的应用。也可以用于控制器CAN接口的扩展，或延长总线通讯距离或增加网络中CAN节点的数量等用途。本产品可以与我公司生产的LD-C-2XX系列应急照明控制器配合使用。也可以与利达华信公司的LD128系列及LD988系列火灾报警控制器配合使用。本产品环保和安全符合国家标准，无污染，功耗低，安全可靠。

二、LD6909A CAN总线中继器特点

　　五路物理隔离CAN总线，可实现CAN0接口与其它CAN1～CAN4接口之间的数据透明转换；

　　可以实现RS232接口与其它CAN1～CAN4接口之间的数据转换；

　　一路物理隔离通RS485总线，可根据用户需求定制转换协议；

　　CAN1～CAN4接口与RS485接口已内置120欧终端电阻，不需要用户另外配接；

　　硬件采用了支持CANFD接口设计方案，以便于满足今后产品升级需求；

　　支持DC 9V～DC 42V宽范围电源供电，可以由应急电源输出的36V供电或控制器提供的24V电源供电。

三、LD6909A CAN总线中继器参数

工作电压	DC 9V - DC 42V±3%
产品功耗	≤1W
通讯转换方式	CANBus 转 CANBus（预留 RS485 转 CANBus 协议转换接口，需定制）
组网方式	总线型/星型
通讯接口数量	5
通讯速率	5Kbps\10Kbps\20Kbps\50Kbps\125Kbps（默认值 10Kbps）
通讯距离	1Km
工作环境温度	-10ºC ～ 50ºC
工作环境相对湿度	≤95％ (40±2)℃（无凝露）
安装方式	壁挂安装
最大外形尺寸	长 128mm×宽 86mm×高 35mm

四、LD6909A CAN总线中继器外形尺寸图
