一、JTW-LD-GST105B缆式线型感温火灾探测器概述

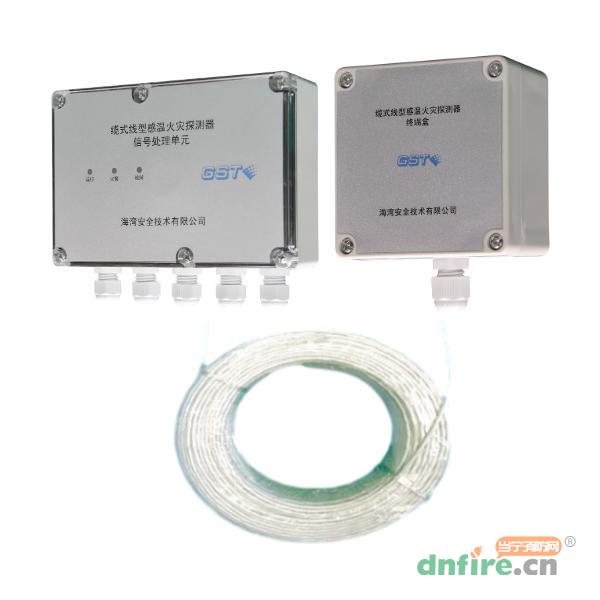

　　JTW-LD-GST105B缆式线型感温火灾探测器是由JTW-LD-GST105B缆式线型感温火灾探测器信号处理单元（简称处理单元）、JTW-LD-GST105B缆式线型感温火灾探测器终端盒(简称终端盒)以及JTW-LD-GST105B系列感温电缆三部分共同组成。产品安装方便，运行稳定，符合GB 16280-2014标准相关要求。本探测器为编码型，可与公司火灾报警控制器配套使用，也可以作为独立式探测器使用。

二、JTW-LD-GST105B缆式线型感温火灾探测器功能特点

　　结构稳定可靠，抗拉性强，抗震动性强。

　　抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

　　通过无极性二总线，可以有效的将探测器的火警、故障状态上传给控制器。

　　电子编码方式，工程调试简便可靠。

　　处理单元外壳采用背板式安装，安装快捷方便。

三、JTW-LD-GST105B缆式线型感温火灾探测器技术参数

型号	JTW-LD-GST105B
名称	缆式线型感温火灾探测器
品牌	海湾
探测器类别	缆式、定温、可恢复式、探测型
总线模式处理单元工作电压	总线电压：脉动 24V 允许范围：16V～28V 电源电压：DC24V 允许范围：DC20V～DC28V
总线模式处理单元工作电流	总线：监视电流≤0.5mA 报警电流≤0.5mA 电源：监视电流≤15mA 报警电流≤26mA
独立模式处理单元工作电压	电源电压：DC24V 允许范围：DC20V～DC28V
独立模式处理单元工作电流	电源：监视电流≤15mA 报警电流≤26mA
报警温度	105℃
状态指示	正常运行：绿色指示灯闪亮（控制器总线、24V 电源同时供电，3 秒左右闪亮一次） 正常运行：绿色指示灯 20 秒左右闪亮，稳定后常亮（24V 电源独立供电） 火警 ：红色指示灯常亮 故警 ：黄色指示灯常亮
编码方式	电子编码方式，编码范围可在 1～242 之间任意设定
线制	四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
使用环境温度	-10℃～+70℃
相对湿度	≤95%，不凝露
外壳防护等级	IP65
使用长度	≤150m
外形尺寸	处理单元外形尺寸：180mm×125mm×55.5mm 终端盒外形尺寸：83mm×81mm×56mm
处理单元安装方式	背板式安装
执行标准	GB 16280-2014

四、JTW-LD-GST105B缆式线型感温火灾探测器应用场所

　　探测器属于可恢复式缆式线型定温火灾探测器，可以有效保护以下对象：

　　1.电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；

　　2.电力设施：配电装置、开关设备、变压器、电抗器等

　　3.油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；

　　4.皮带传输设施：运煤、运料皮带，自动化生产线。

　　特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂等场合使用。

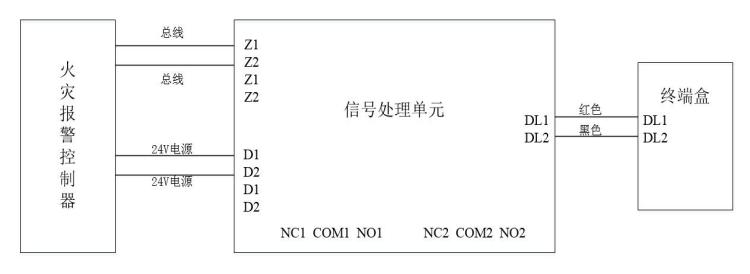

五、JTW-LD-GST105B缆式线型感温火灾探测器接线说明

　　D1、D2：接DC24V，无极性。

　　Z1、Z2：接控制器两总线，无极性。

　　DL1、DL2、DL3：接感温电缆，DL1接感温电缆红色线，DL2接感温电缆黑色线。

　　NC1、COM1、NO1：故障输出，COM1为公共端，NC1为常闭端，NO1为常开端。

　　NC2、COM2、NO2：火警输出，COM2为公共端，NC2为常闭端，NO2为常开端。

　　运行状态：NC1、COM1断开，COM1、NO1闭合，NC2、COM2闭合，COM2、NO2断开。

　　火警状态：NC1、COM1断开，COM1、NO1闭合，NC2、COM2断开，COM2、NO2闭合。

　　故障状态：NC1、COM1闭合，COM1、NO1断开，NC2、COM2闭合，COM2、NO2断开。
