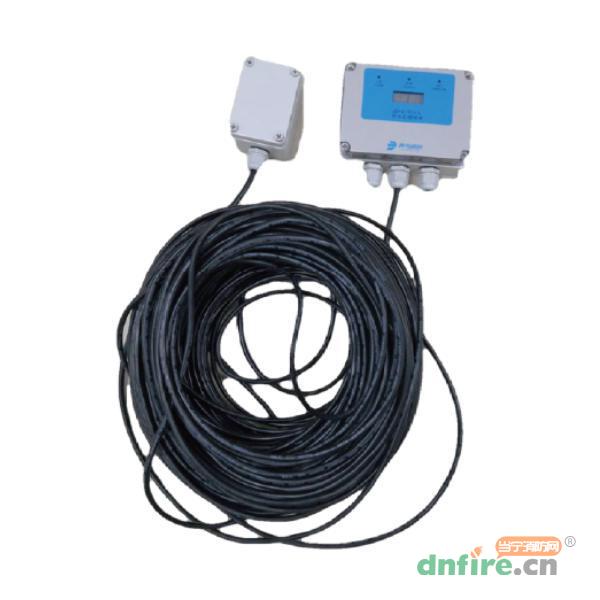

一、JTW-LCD-JBF4310-1缆式线型感温火灾探测器概述

　　JTW-LCD-JBF4310-1型缆式线型感温火灾探测器是青鸟消防开发的具有独立自主知识产权的新型数字缆式线型感温火灾探测器。该探测器满足GB16280-2014《线型感温火灾探测器》国家标准，由信号处理单元、敏感部件（感温电缆）、终端盒三部分构成，探测器以高度智能的温度信号处理方式进行整条线缆的实时监测；增配温度场监测系统，可对温度场进行分布式智能处理，可以给出温度分布细节、温度场、温度变化趋势和精准的温度绝对值。

二、JTW-LCD-JBF4310-1缆式线型感温火灾探测器功能特点

　　1.感温电缆最大长度500m，报警定位精度1m，报警精度高，小尺寸高温报警3cm响应。

　　2.强抗电磁干扰性能：通过30V/m射频电磁场辐射抗扰度和100A/m工频磁场测试认证。

　　3.丰富的配接接口，支持RS485、CAN、青鸟消防火灾报警控制器回路、3个干接点输出（火警、故障、辅助[预警]），方便现场应用。

　　4.探测器具有温度场巡检功能，能够采集感温电缆周围的温度；监测系统的智能温度场分析算法，通过软件对历史数据分析，可做预警和现场温度趋势判断。

　　5.线缆安装方便，抗拉伸，支持小曲率半径安装，续接方便。

三、JTW-LCD-JBF4310-1缆式线型感温火灾探测器工作原理

　　感温线缆由信号处理单元、敏感部件（感温电缆）、终端盒三部分构成。信号处理单元负责对感温电缆的信息进行查询、分析、处理，通过指示灯和数码管显示感温线缆的状态信息，同时将报警状态信息通过各种端口上报其他设备；感温电缆负责对其周围温度实时采集和报警监测；终端盒负责监测信号处理单元与终端盒之间感温电缆的通信状态，及时反馈感温电缆是否存在断、短路故障等信息。

四、JTW-LCD-JBF4310-1缆式线型感温火灾探测器技术参数

型号	JTW-LCD-JBF4310-1
名称	缆式线型感温火灾探测器
品牌	青鸟消防
工作电压	DC24V（20V~28V）
监视电流	≤ 70mA（DC24V）
报警电流	≤ 79mA（DC24V）
最大工作电流	≤800mA（保险丝规格：1.6A）
指示灯	火警（红色），故障（黄色），运行（绿色），数码管显示（红色）
通信接口	RS485/CAN/青鸟回路总线
输出端口	3 个无源干接点输出（火警、故障、辅助[预警]）
电缆端口	≤500m 感温电缆通信
兼容性	JBF-11SF-C、JBF51SXX 等系列火灾报警控制器
外壳材质	PC-VO 级阻燃/信号处理单元
产品质量	信号处理单元：574 克 终端盒：214 克 线缆：63±5 克/米
探测器定温报警设定值	85℃ 105℃
探测器类型	缆式、差定温、可恢复式、分布定位、探测型
保护长度	≤500m
工作温度	-40℃～+70℃
贮存温度	-40℃～+75℃
相对湿度	≤95%(无凝露)
外壳防护等级	IP67
外形尺寸	信号处理单元：175×155×74mm 终端盒：150×80×58mm 线缆截面尺寸：4×12mm，公差：±0.5mm
执行标准	GB 16280-2014《线型感温火灾探测器》 GB 50116-2013《火灾自动报警系统设计规范》

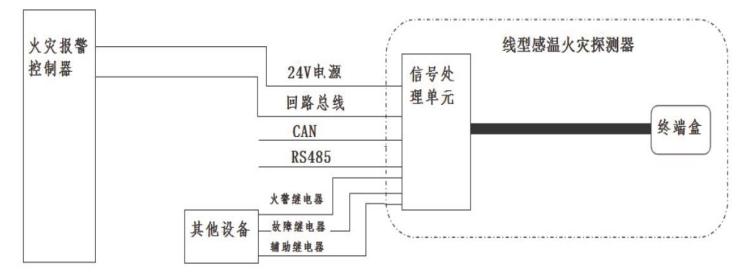

五、JTW-LCD-JBF4310-1缆式线型感温火灾探测器系统配接示意图

　　备注：连接通信接口根据不同的通讯设备来选择端口，不需要全部连接。

六、JTW-LCD-JBF4310-1缆式线型感温火灾探测器接线图

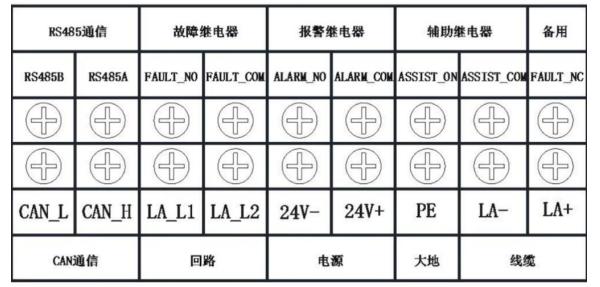

信号处理单元端子接线图

 　　1.RS485端子：RS485B，RS485A。通信协议支持Modbus，波特率9600bps，8位数据位，1位停止位，无校验位。组网注意网络的匹配电阻配置，组网如需120Ω接入，跳线帽短接JP5（2-3）。

　　2.故障端子：无源输出（FAULT_NO与FAULT_COM），正常状态常开，故障状态常闭。FAULT_NC与FAULT_COM为反逻辑备用。

　　3.报警端子：无源输出，正常状态常开，报警状态常闭。

　　4.辅助（预警）端子：无源输出，正常状态常开，预警报警状态常闭。

　　5.备用端子：FAULT_NC接线端使用。

　　6.CAN端子：支持CAN通信，波特率支持青鸟消防系统联网固有波特率。组网注意匹配电阻配置。组网如需120Ω接入，跳线帽短接JP6（2-3）。

　　7.回路端子：LA_L1与LA_L2，无极性连接。支持青鸟消防报警回路，可参与联动报警。

　　8.电源端子：24V+，正极；24V-，负极；支持无极性接线。PE：安全防护大地接线端子。

　　9.线缆端子：（LA+/LA-）连接至感温电缆，有极性，LA+端子连接感温电缆红色线芯，LA-端子连接感温电缆黑色线芯。

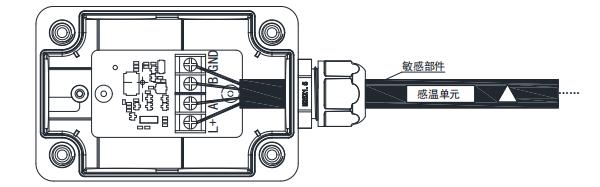

终端盒端子接线图

　　感温电缆的红色线芯接L+，黑色线芯接GND，中间（感温材料）铜线分别接A和B。
