一、TX6622A CAN总线中继器概述

　　随着国内消防报警行业技术的发展，传统单台机大容量系统问题逐渐显现（单机容量过大导致主机报警及联动响应速度极慢、现场联动逻辑复杂、系统施工布线成本高、系统可靠性差等缺点)，分布式多控制器联网协调工作的网络拓扑架构成为了行业的发展趋势，并且国家主管部门也极力推荐这种方式，要求单机不超过3200点，每回路不超过200前端。对火灾报警系统联网提出了更高的要求。

　　现行的串行连接，对总线的节点驱动能力提出了很大的考验，当节点数过多时可能导致通讯失败：另外串行连接所有的数据在一条数据线路上传输，系统复杂时很容易发生数据阻塞：再有由于所有设备均连接在一条总线上，当总线节点或总线发生故障时将导致通讯联网系统瘫痪，而且同一总线上必须用同一波特率，不能根据距离长短来选择合适的波特率，而通过TX6622A来联网可以组成分布式网络，各个端口可以根据通信距离来设定不同的通信波特率，可以解决上述问题。

二、TX6622A CAN总线中继器功能特点

　　解决控制器间互联时CAN通讯总线的驱动能力，增加接入网络系统节点数。

　　提升CAN主网的速率及降低子网的数据流量，延长CAN总线通信传输距离。

　　实现系统各自隔离的CAN通讯总线连接，进一步提升网路系统的相应速度及可靠性。

三、TX6622A CAN总线中继器技术参数

总线协议	CAN-BUS 2.0B协议
工作电压	电源电压：DC(9V~42V)
工作电流	24V电源工作电流≤100mA
指示灯状态	正常工作状态，电源状态灯闪烁，CAN端口指示灯收发数据时闪烁，无数据时不亮
使用环境温度	-10℃~+55℃
相对湿度	≤95%RH,不凝露
重量	约400g
外形尺寸	152.0mm×90.0mm×27.0mm

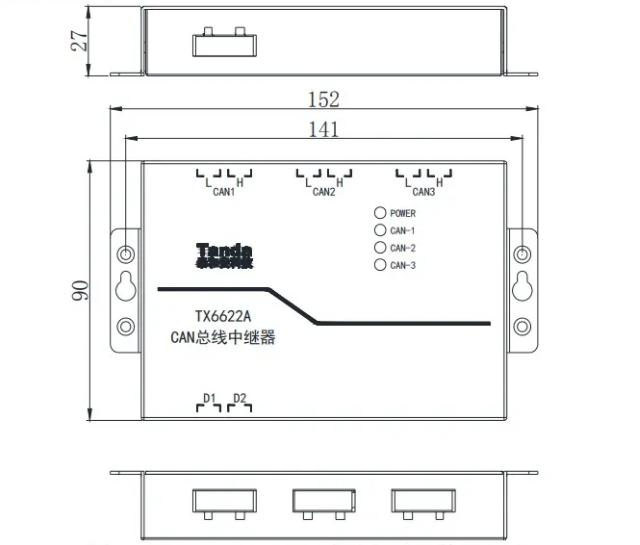

四、TX6622A CAN总线中继器外形尺寸

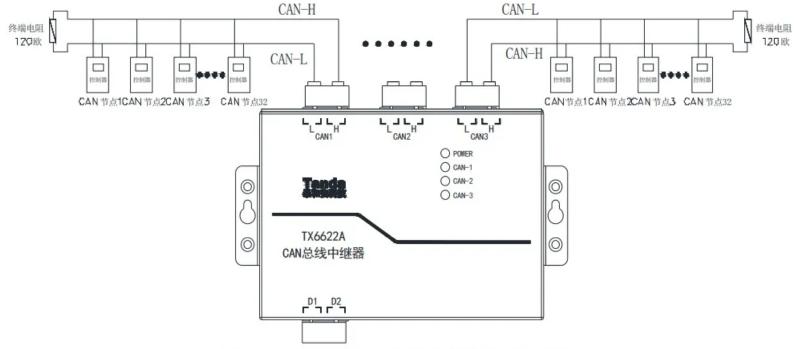

五、TX6622A CAN总线中继器接线图

　　D1、D2：无极性电源输入，电压范围DC9V~42V

　　CAN1~CAN3：主、分机通讯接口端子，出厂默认波特率10Kbps
