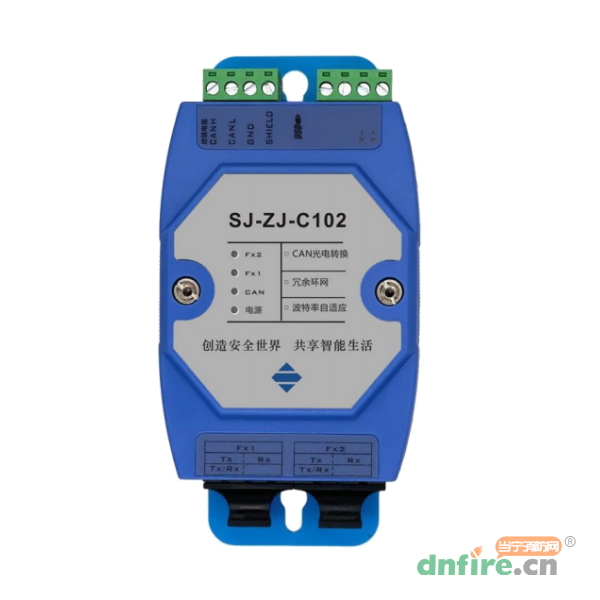

一、SJ-ZJ-C102协议型CAN总线光纤中继器概述

　　SJ-ZJ-C102协议型CAN总线光纤中继器提供二路光通道和一路CAN通道，实现CAN与光纤之间的双向数据智能转换。每个通道独立隔离，每路通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反接设计，支持DC24V和AC220V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。

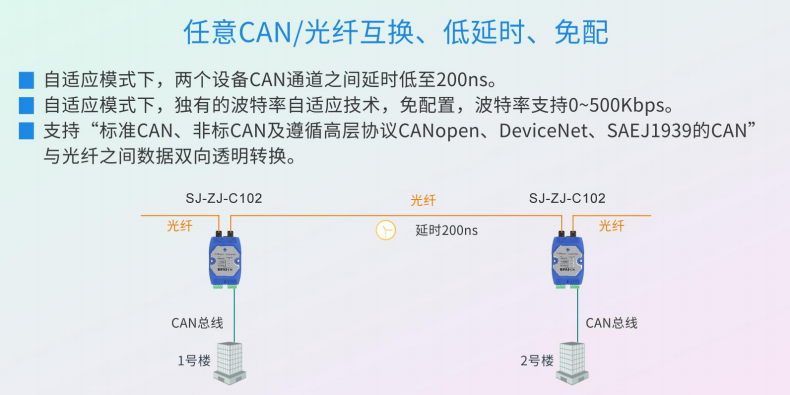

　　SJ-ZJ-C102协议型CAN总线光纤中继器支持波特率中继模式：中继模式下，波特率可任意设置，支持不同速率的CAN网络互联、延长通信距离和CAN网络中继扩容等功能。

二、SJ-ZJ-C102协议型CAN总线光纤中继器功能特点

　　(1)实现CAN与光纤之间双向数据智能转换；

　　(2)支持冗余环网组网方式；

　　(3)一路CAN通道，二路光通道；

　　(4)中继模式下，CAN波特率支持5Kbps～1Mbps，可任意设定或选常用波特率；

　　(5)符合CAN 2.0A/2.0B规范，符合ISO 11898-2标准；

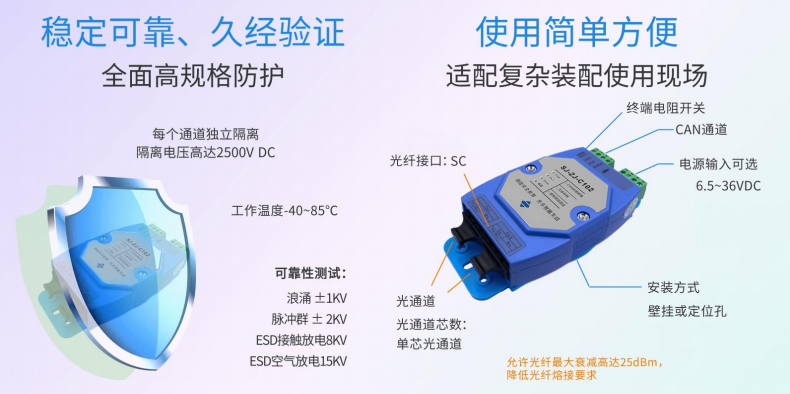

　　(6)每个通道独立隔离，隔离电压高达2500VDC；

　　(7)通过USB接口和配套上位机软件快捷配置参数；

　　(8)内置120Ω终端电阻，内部跳线帽或设备外部拨动开关；

　　(9)电源输入防反接设计，工作电压6.5~36VDC或9~72VDC或220VAC，工作电流最大180mA/12V；

　　(10)工作温度：-40℃~+85℃；

　　(11)接口防浪涌、防脉冲群、ESD保护设计；

　　(12)符合矿用本质安全设计规范。

三、SJ-ZJ-C102协议型CAN总线光纤中继器技术参数

型号	SJ-ZJ-C102
组网方式	冗余环网式
供电方式	DC 6.5~36V
工作电流	最大电流 180mA/12V
供电接口方式	Open2 接线端子
配置接口	便捷 USB 接口配置，即插即用，配置时无需外接电源
工作模式	可选中继模式或自适应模式，出厂默认为自适应模式
光纤接口方式	SC
光纤通道数	2
光纤芯数/光通道	单芯
光纤类型	单模:9/125um
光纤传输距离	单模:0~40 公里
允许光纤最大衰减	光纤最大衰减 25dBm
CAN 接口方式	Open4 接线端子
CAN 通道数	1
CAN 标准	符合 CAN 2.0A/2.0B 规范，并符合 ISO/DIS 11898-1/2/3 标准
CAN 波特率	中继模式下，支持 2.5Kbps~1Mbps，可选常用波特率或自定义任意波特率
最高帧流量	7000 帧/s（1M 波特率、标准帧、8 字节数据）
缓冲区和信号延时	自适应模式下，一对设备的两个 CAN 通道之间延时约 200ns 1095 帧；中继模式下，一对设备的两个 CAN 通道之间延时约 220us
终端电阻	内置 120Ω终端电阻，通过“内部跳线帽或设备外部拨动开关”来控制
隔离	每路通道独立隔离，隔离电压高达 2500VDC
应用软件	LCANTest for windows
配置软件	三江电子 SJ-ZJ-C10x 配置软件 for windows
EMC	ESD 接触放电 8KV、浪涌±1KV、脉冲群±2KV
安规	CE-EMC、IEC/EN61000-4-2/4/5、符合煤矿本质安全设计规范
工作温度	-40℃~+85℃
材质	ABS 工程塑料
尺寸（mm）	142×72×32（配套壁挂或定位孔底座）
安装方式	壁挂或定位孔安装底座

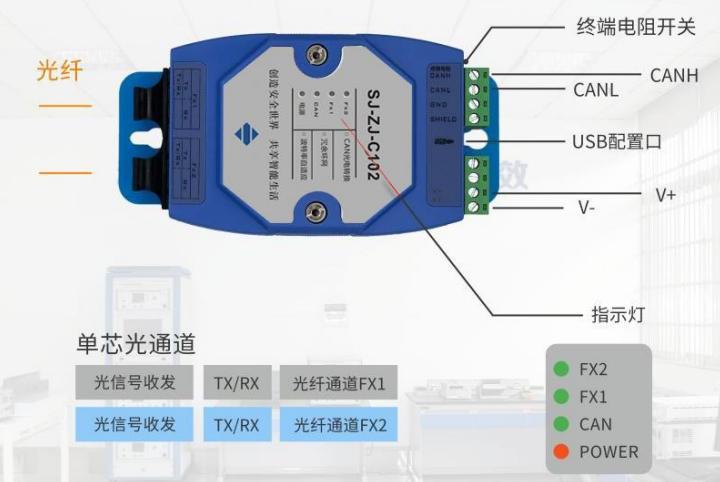

四、SJ-ZJ-C102协议型CAN总线光纤中继器接口图
