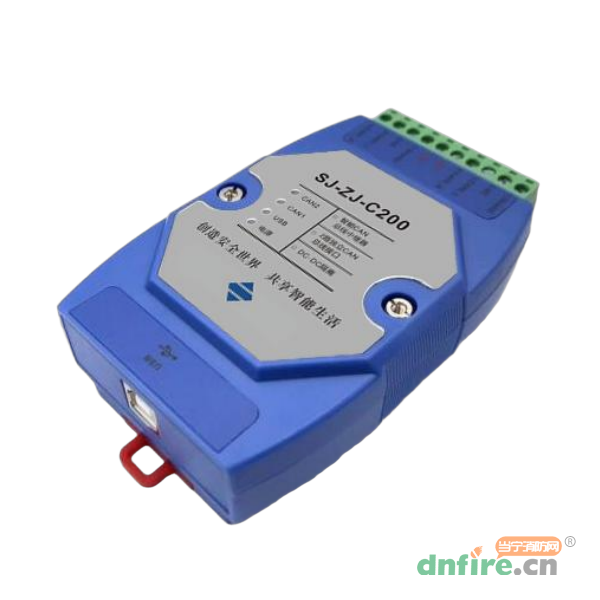

一、SJ-ZJ-C200协议型CAN总线隔离中继器概述

　　SJ-ZJ-C200协议型CAN总线隔离中继器具有两路相互隔离的CAN通道，每个CAN接口采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反接设计，支持DC6.5~36V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范。

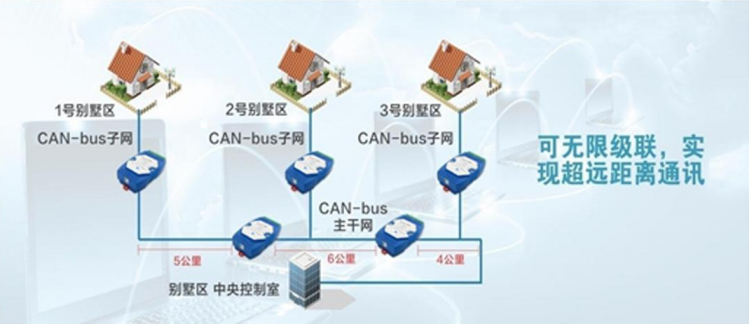

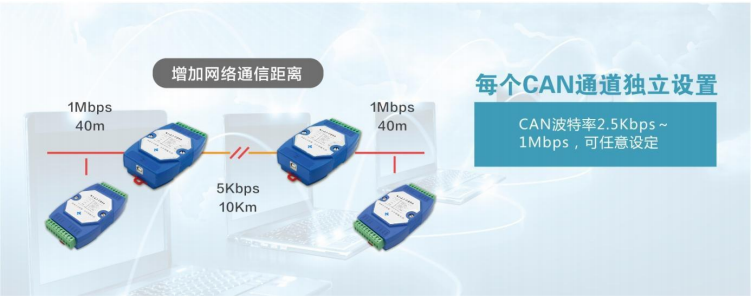

　　SJ-ZJ-C200协议型CAN总线隔离中继器同时具有隔离和中继功能，能实现隔离干扰、不同速率的CAN网络互联、延长通信距离、ID过滤降低总线负荷、CAN网络中继扩容等功能。

二、SJ-ZJ-C200协议型CAN总线隔离中继器功能特点

　　(1)CAN波特率支持2.5Kbps～1Mbps,每路单独任意设定或选常用波特率；

　　(2)符合CAN 2.0A/2.0B规范，符合ISO/DIS 11898-1/2/3标准；

　　(3)最高帧流量高达7000帧/s；

　　(4)两路相互隔离的CAN通道，每路CAN接口的电气隔离高达2500VDC；

　　(5)CAN帧缓冲区高达1095帧，转发延时低至100us；

　　(6)通过USB接口和配套上位机软件快捷配置参数；

　　(7)CAN滤波功能强大，支持20个组合的列表或屏蔽模式的ID过滤；

　　(8)内置120Ω终端电阻，跳线帽短接启用；

　　(9)电源输入防反接设计，工作电压6.5~36VDC，工作电流最大100mA/12V；

　　(10)工作温度：-40℃~+85℃；

　　(11)接口防浪涌、防脉冲群、ESD保护设计；

　　(12)符合矿用本质安全设计规范。

三、SJ-ZJ-C200协议型CAN总线隔离中继器技术参数

产品型号	SJ-ZJ-C200
供电方式	DC 6.5~36V，Open10 接线端子，防反接设计
配置接口	便捷 USB 接口配置，即插即用，自动识别，无需安装驱动，配置时无需外接电源
CAN 接口方式	Open10 接线端子
CAN 通道数	2 路相互隔离的 CAN 通道
CAN 波特率	支持 2.5Kbps~1Mbps，可选常用波特率或自定义任意波特率， 每路通道独立设置参数
最高帧流量	7000 帧/s（1M 波特率、标准帧、8 字节数据）
帧缓冲区及转发延时	1095 帧，﹤100us
ID 过滤	支持 20 个组合的列表或屏蔽模式的 ID 过滤
CAN 隔离	2500V DC 电气隔离，每路 CAN 通道独立隔离
CAN 标准	符合 CAN 2.0A/2.0B 规范，并符合 ISO/DIS 11898-1/2/3 标准
终端电阻	内置 120Ω终端电阻，短接启用
应用软件	LCANTest for windows
配置软件	SJ-ZJ-200_300 配置工具.exe for windows
EMC	ESD 接触放电 8KV、浪涌±1KV、脉冲群±2KV
安规	符合 CE-EMC、IEC/EN61000-4-2/4/5 标准、符合矿用本质安全设计规范
功耗	工作电流最大 100mA/12V（无数据收发，65mA/12V）
工作温度	-40℃~+85℃
材质	ABS 工程塑料
外形尺寸	120mm×72mm×34mm
安装方式	35mm 导轨安装，可选定位孔或壁挂安装底座

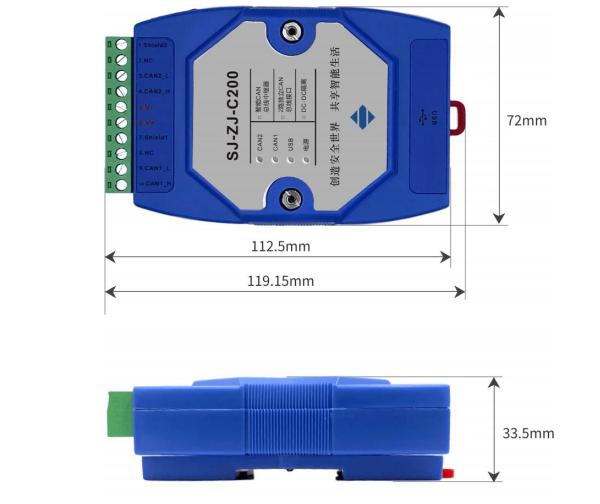

四、SJ-ZJ-C200协议型CAN总线隔离中继器外形尺寸
