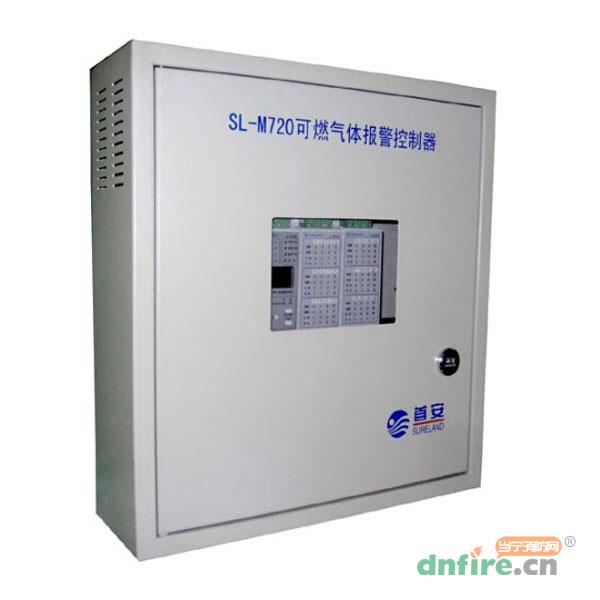

一、SL-M720可燃气体报警控制器概述

　　SL-M720型可燃气体报警控制器是依据中国国家标准GB16808-2008可燃气体报警控制器设计的，可以连接多路可燃气体探测器，同时显示多路探测器所在区域的可燃气体浓度，当任何被保护区域可燃气体浓度超过设定的报警阈值时候，控制器可以发出相应的声光报警信号，指示报警区域和报警时的浓度，并继续监视报警区域燃气浓度动态，是专门为工业场所设计的产品。
SL-M720每通道装有一块128×64点阵OLED液晶指示器，在正常状态下，用于实时显示各个区域的可燃气体浓度；在报警状态下，用于显示报警地址和报警级别；在故障状态下，用于显示故障类型和故障发生部位；无论在正常、报警或故障状态，液晶显示器的最下面一行，固定显示被保护区域测试到的可燃气体最高浓度。

二、SL-M720可燃气体报警控制器技术参数

执行标准	GB16808-2008可燃气体报警控制器
主电	220VAC(+10%、-15%)
备电	2×12VDC 20Ah 铅酸电池
功耗	整机单机功耗≤6W
探测器接口方式	报警总线
报警级别	低限报警、高限报警
系统容量	1回路，可连接24个可燃气体探测器
信息显示	128×64点阵OLED液晶显示屏（报警信息、浓度信息、故障信息）
状态显示	LED 指示灯
报警显示	LED(各通道低限报警、高限报警)
历史记录	内置存储器，可以记录报警、故障、操作记录、联动事件、监管事件各1000条
总继电器输出	低限报警继电器、高限报警继电器、故障继电器
通讯接口	Modbus(RS 485),Canbus
继电器触点容量	3A /30 VDC
声响	压电陶瓷扬声器，三种声响(低限报警、高限报警、故障)，90dB
安装方式	壁挂
工作温度	-10~50℃
工作湿度	<95%RH 无凝露
满负载	24点总线

三、SL-M720可燃气体报警控制器安装示意图

　　SL-M720采用壁挂式安装，按机箱上安装孔的位置，在墙面钻三个直径8毫米，深度30毫米的孔，将膨胀螺栓装入孔内将机箱固定在墙面上。

SL-M720可燃气体报警控制器安装示意图

四、SL-M720可燃气体报警控制仪端子接线图

　　1、总线型单元上排端子

端子号	36	35	34	33	32	31
端子代码	Can-	Can+	V-	V+	PNC	PC
功能说明	CAN通讯	CAN通讯	供电24V	供电24V	故障(复位)输出	故障(复位)输出
端子号	30	29	28	27	26	25
端子代码	NC2	C2	NO2	NC1	C1	NO1
功能说明	报警输出2	报警输出2	报警输出2	报警输出1	报警输出1	报警输出1
端子号	24	23	22	21	20	19
端子代码	NC	NC	NC	NC	NC	NC
功能说明

　　2、总线型单元下排端子

端子号	1	2	3	4	5	6
端子代码	NC	NC	NC	NC	NC	NC
功能说明
端子号	7	8	9	10	11	12
端子代码	L+	L-	KGND	KGND	SG+	SG-
功能说明	总线回路	总线回路	大地	大地	声光输出	声光输出
端子号	13	14	15	16	17	18
端子代码	RS+	RS-	V+	V-	Can+	Can-
功能说明	RS485通讯	RS485通讯	供电24V	供电24V	CAN通讯	CAN通讯

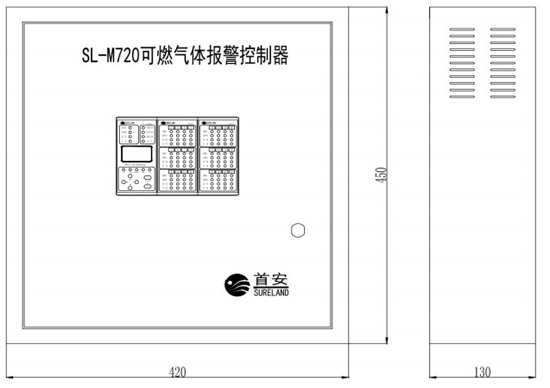

五、SL-M720可燃气体报警控制器外形尺寸图

SL-M720可燃气体报警控制器外形尺寸图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	首安
[型号]	SL-M720
[名称]	可燃气体报警控制器
[环境温度]	-10℃～+50℃
[尺寸]	450mm×420mm×130mm
[重量]	15KG
