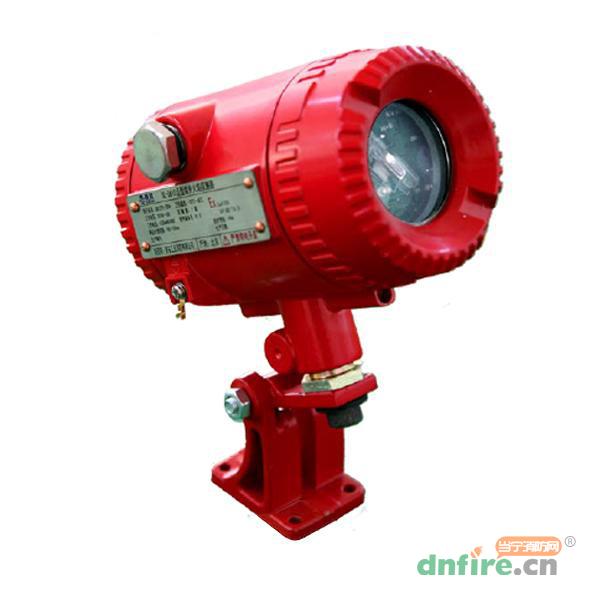

SL-D610点型紫外火焰探测器属于防爆型智能型火灾探测设备，SL-D610紫外火焰探测器运用了先进的紫外探测技术，使用太阳光盲波段的紫外火焰传感器能够对日光干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。SL-D610紫外火焰探测器采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。
首安SL-D610紫外火焰探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物的其他场合。
SL-D610紫外火焰探测器根据GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定，制成隔爆型结构，其防爆标志：ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
二、SL-D610紫外火焰探测器外形及安装尺寸图
SL-D610点型紫外火焰探测器外形及安装尺寸图
三、首安SL-D610紫外火焰探测器型号和主要技术参数
(1)SL-D610点型紫外火焰探测器型号含义：
(2)防爆标志含义：
(3)SL-D610点型紫外火焰探测器技术参数：
| 型号 |
SL-D610 |
| 防爆标志 |
ExdⅡCT6 |
| 防护等级 |
IP66 |
| 工作电压 |
DC18V～DC30V(标称值DC24V) |
| 工作电流 |
≤35mA(24VDC) |
| 信号输出 |
继电器无源点、0-20mA、总线输出 |
| 安装方式 |
壁装或吊装 |
| 响应时间 |
<30s |
| 最大探测距离 |
30m底面尺寸为(33㎝×33㎝)的正庚烷火盆 |
| 保护角度 |
≤120° |
| 重量 |
2±0.2kg |
| 外壳 |
铝合金 |
| 电缆引入装置接口 |
标配：1/2NPT外螺纹 |
| 环境温度 |
-20℃～+60℃ |
| 相对湿度 |
≤95％RH(40±2℃) |
| 执行标准 |
GB12791-2006 |
(1)在进行探测器结构设计时充分考虑了当爆炸性混合物侵入其内部，因某种原因发生爆炸时，不致引起分析仪外部的爆炸性混合物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳最高表面温度等关键条件着手，确保隔爆性能。
(2)隔爆外壳精加工后，进行静压试验，试验压力为1.5MPa，历时10～12s，试验结果以不滴水为合格。
(3)隔爆接合面参数符合GB3836.2-2010的要求；隔爆面是产品的重要防爆措施，使用及维修时应注意保护隔爆面，不得磕碰、划伤。
(4)探测器正常运行时，其外壳最高表面温度不超过60℃。
(5)探测器内最小电气间隙为6mm，带电部件与外壳之间最小爬电距离为10mm。
(6)探测器的内外接地是确保其安全运行的重要措施，接地端子分别设在控制箱内外部，旁边有接地标志“〨”。
(7)探测器外壳的明显部位有“严禁带电开盖”字样的警告牌。
(8)探测器安装于外力冲击冲击不到的场所。
五、SL-D610点型紫外火焰探测器接线方式
所有信号线和电源线宜采用截面积大于1.0mm2的导线，并严格按规范要求进行布线，其中探测器外壳应良好接地。
SL-D610点型紫外火焰探测器接线定义见下表：
| 编号 |
定义 |
电路特征 |
描述 |
| 1 |
红 |
+24V |
供电电源 |
| 2 |
黑 |
GND |
供电电源 |
| 3 |
- |
MAS |
电流输出 |
| 4 |
绿 |
FR-C |
火警输出 |
| 5 |
蓝 |
FR-NO |
火警输出 |
| 6 |
- |
FR-NC |
火警输出 |
| 7 |
黄 |
FL-C |
故障输出 |
| 8 |
白 |
FL-NO |
故障输出 |
| 9 |
- |
485-A |
通讯输出 |
| 10 |
- |
485-B |
通讯输出 |
| 0～20mA电流输出定义 |
0～20mA电流输出定义 |
0mA(+0.5mA) |
设备故障状态 |
| 0～20mA电流输出定义 |
0～20mA电流输出定义 |
5mA(±5%) |
正常监视状态 |
| 0～20mA电流输出定义 |
0～20mA电流输出定义 |
15mA(±5%) |
火警输出状态 |
注：(1)上表中“接线标示”是指探测器自带1.5米长主电缆的接线情况。
(2)无源点输出和标准电流输出一般不同时使用，用户可以拆开探测器前盖后根据需要在端子上相应接出。
六、首安SL-D610紫外火焰探测器灵敏度和通讯ID设定
SL-D610火焰探测器报警灵敏度(Ⅰ级、Ⅱ级、Ⅲ级)可以通过拨码开关S1(红色，见下表)设定，以满足不同场所需要：
| 编号 |
图示 |
二进制编码 |
灵敏度等级 |
| 1 |
 |
00 |
Ⅰ级(最灵敏) |
| 2 |
 |
01 |
Ⅱ级(出厂设定值) |
| 3 |
 |
10 |
Ⅲ级 |
| 4 |
 |
11 |
未定义 |
注：灵敏度和设备通讯ID设定结束后，SL-D610火焰探测器需重新上电复位。
