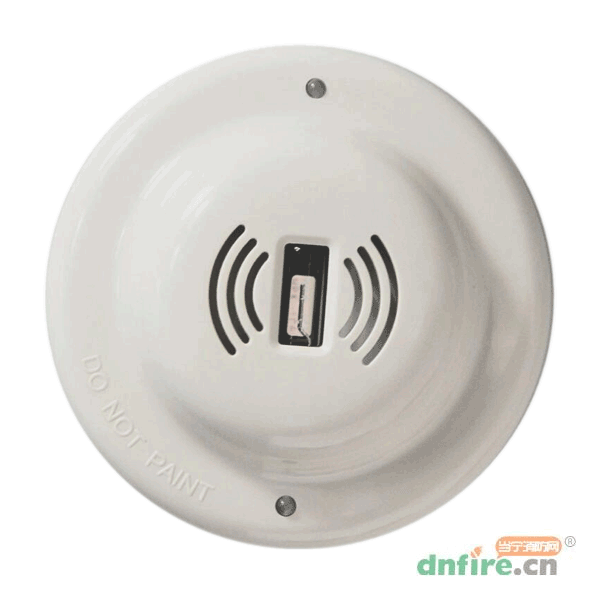

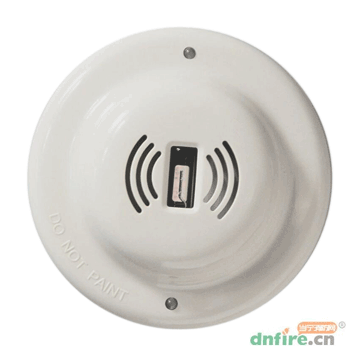

JT-GB-ZW-CF6002紫外火焰探测器
品       牌:
证       书:
价       格:
媒体价    ¥2500.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 铠卫
进入品牌页
关注
类似产品
 JTGB-UH-YC 102/IR2隔爆...
 JTGB-UH-YC 102/IR1隔爆...
 Firesoft-300Ex-ST红紫外...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、凯卫JT-GB-ZW-CF6002点型紫外火焰探测器概述

  JT-GB-ZW-CF6002点型紫外火焰探测器通过探测物质燃烧所产生的紫外线来探测火灾,适用于火灾发生时易产生明火的场所,对发生火灾时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。TGB-ZW-CF6002紫外火焰探测器探测器与其他探测器配合使用,更能及时发现火灾,尽量减少损失。

二、JT-GB-ZW-CF6002紫外火焰探测器特点

  JT-GB-ZW-CF6002探测器内置单片机,采用智能算法,既可以实现快速报警,又可以降低误报率。
JT-GB-ZW-CF6002探测器采用继电器型输出方式(常开,常闭可选),可直接控制其它设备。
传感器选用高性能进口紫外光敏管,具有灵敏度高,性能可靠,抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。

三、JT-GB-ZW-CF6002点型紫外火焰探测器技术特性

工作电压 额定工作电压:DC24V
工作电压范围:DC12V~DC30V
工作电流 监视电流:≤10mA
报警电流:≤30mA
输出容量 无源常开或常闭(可通过探测器内部PCB上JP1选定为常开-NO或常闭-NC)两种可选输出,触点容量1A,DC24V
输出控制方式 通过探测器内部PCB板上跳线器(JP2)可设置为自锁(LOCK)和非自锁(UNLOCK)
报警自锁方式 探测器报警后,锁定报警状态,需断电后方可恢复到正常状态
报警非自锁方式 探测器报警后,火警源撤销后,探测器可自行恢复到正常工作状态
上电时间 ≤3S
指示灯 正常时,大约每隔5S闪亮一次,表示监测状态;报警时常亮
光谱响应范围 180nm~290nm
.探测视角 如图1,2,3所示

垂直方向探测灵敏度

图1  垂直方向探测灵敏度

水平方向探测灵敏度

图2 水平方向探测灵敏度

方向示意图

图3 方向示意图

探测距离 一级(25m)。测试条件(GB12791-2006):底面积为33cm×33cm,高为5cm的容器中的2000g工业乙醇燃烧产生的火焰.
线制 无极性两线制
使用环境 温度:-20℃~+55℃
相对湿度:相对湿度≤95%,不凝露
外形尺寸 直径:103mm
高:45mm(带底座)
外壳防护等级 IP21
壳体材料和颜色 ABS,灰白
重量 153g
安装孔距 45mm~75mm
执行标准 GB12791-2006

四、JT-GB-ZW-CF6002紫外火焰探测器技术特性

  1.探测器结构示意图如图4所示。探测器内置单片机,完成信号拾取及火警判断功能。
2.探测器采用直流电源供电,经稳压后为信号处理电路提供电源;传感器采用技术先进的高性能紫外光敏管,传感器所需的高电压通过变压器升压后提供。当有特定波长的紫外光照射到紫外光敏管上时,紫外光敏管由于光电效应而放电,放电强弱与入射的光强成正比,信号处理电路对紫外光敏管输出信号进行整形,单片机对整形后的脉冲进行采样,如果采样值满足固化在单片机内的算法所设定的报警条件,探测器将输出报警信号。

 JT-GB-ZW-CF6002探测器结构示意图

图4 JT-GB-ZW-CF6002探测器结构示意图

五、JT-GB-ZW-CF6002紫外火焰探测器安装与布线

  警告:安装探测器之前,请切断回路的电源并确认全部底座已安装牢靠且每一个底座上连接线的连接点准确无误。
1.安装前应首先检查探测器外壳是否完好无损,标识是否齐全。
2.可将探测器安装在86H50型预埋盒上。安装示意图如图5所示。

安装示意图

图5 安装示意图

  JT-GB-ZW-CF6002紫外火焰探测器定位底座示意图如图6所示。将探测器进线从预埋盒进线孔和定位底座的的进线孔中穿入,并将定位底座固定在预埋盒上。

探测器定位底座示意图

图6 探测器定位底座示意图

3.定位底座上有四个带数字标识的接线端子,“1”、“2”为继电器输出,“3”“4”为电源,无极性。
4.探测器与定位底座上有定位卡口,使探测器具有唯一的安装位置。定位底座A、B处有两个凸棱,探测器底部侧面C处有一个凸棱。装配时,将探测器凸棱C对准定位底座A处,顺时针旋转至B处即可安装好探测器。
5.布线要求:继电器输出线采用截面积≥1.0mm2的RVS型双绞线;电源线采用截面积≥1.5mm2的BV线。

了解更多火焰探测器 价格热线:400-928-6119

商品属性
[别名] 紫外探测器 火焰探测器
[型号] JTGB-ZW-CF6002
[工作温度] -20℃~+55℃
[湿度范围] 相对湿度≤95%,不凝露
[名称] 点型紫外火焰探测器
[最大探测距离] 25m
