一、JTG-ZW-G1B防爆点型紫外火焰探测器概述

　　JTG-ZW-G1B防爆点型紫外火焰探测器（简称探测器）为非编码（继电器输出）感光型探测器，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，用于火灾发生时宜产生明火的火灾探测。本产品结构合理、造型美观、性能可靠、安装方便，是一种可靠性高、抗干扰能力强的火灾探测装置。

　　JTG-ZW-G1B符合GB3836.1—2000<<爆炸性气体环境用电气设备第1部分：通用要求《GB3836.2--2000爆炸性气体环境用电气设备第2部分：隔爆型”d”》的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。

二、JTG-ZW-G1B防爆点型紫外火焰探测器技术特性

型号	JTG-ZW-G1B
防爆标志	ExdⅡCT6；ExdⅡCT6
工作电压	DC24V
报警电流	≤15mA
监视电流	≤2.5mA
触点容量	1A
保护面积	S(h×tg)²h：探测器距地面高度,40
探测角度	≤80 °
安装方式	吸顶安装
温度	－20℃～＋50℃
相对湿度	≤95％不结露
大气压力	80kPa～110kPa
重量	1.6kg



三、JTG-ZW-G1B探测器结构特征

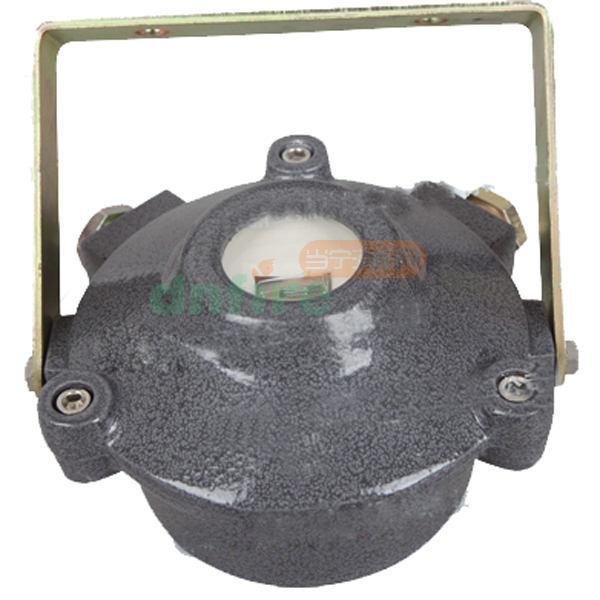

　　探测器外形实体图如图所示。

JTG-ZW-G1B探测器外形图



四、JTG-ZW-G1B布线与接线

　　警告：安装之前，请切断回路的电源并确认全部底座已安装牢靠。

　　布线方式：钢管布线；电缆布线

　　接线方式：四线制

　　接线端子示意图：


    D       D        A      B



　　D、D为DC24V电源（无极性）；A、B为继电器常开输出触点

　　电缆选用：电源线D1、D2采用截面积≥1.5mm2通用电缆

　　触点输出选用截面积≥S1.5mm2通用电缆

　　电缆引入：ⅡB级采用封口螺帽压紧密封圈结构

　　ⅡC级采用密封填料函结构

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[防爆认证]	ExdⅡCT6
[防护等级]	IP 66
[型号]	JTG-ZW-G1B
[外壳]	防爆点型紫外火焰探测器
[安装方式]	吸顶安装
