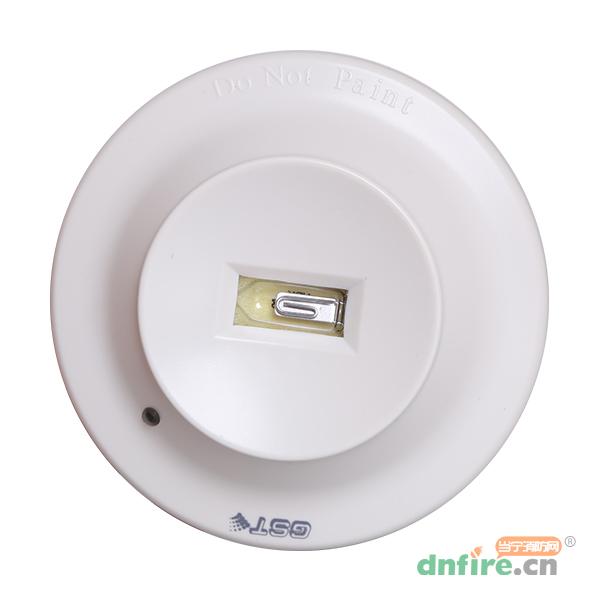

一、JTG-ZW-G1B产品概述

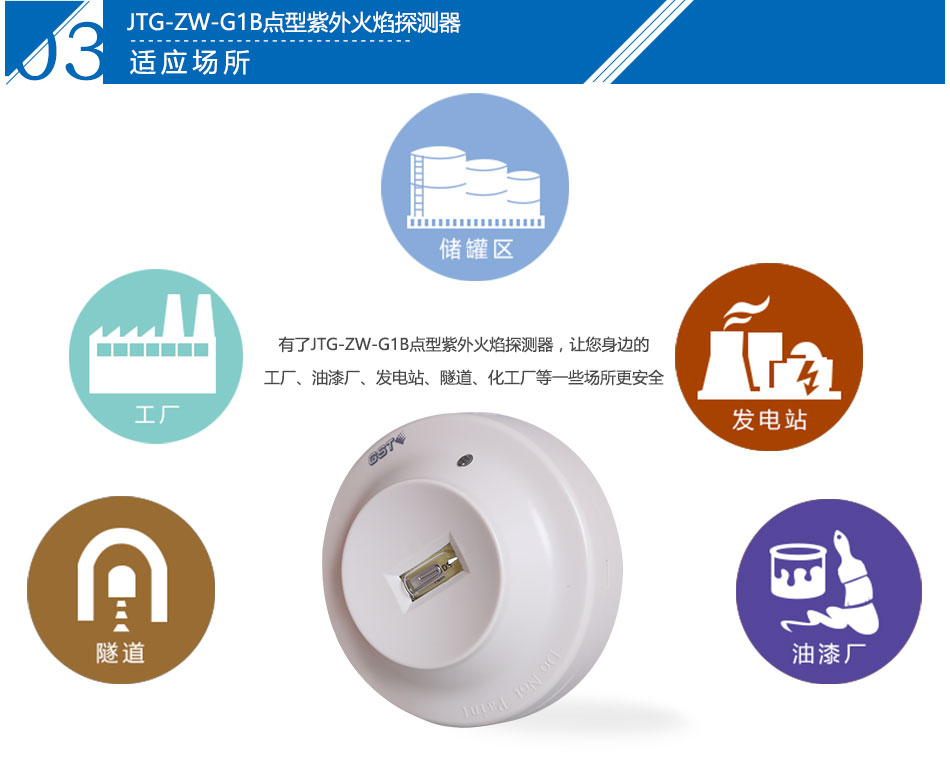

　　JTG-ZW-G1B点型紫外火焰探测器(以下简称探测器)通过探测物质燃烧所产生的紫外线来探测火灾，适用于火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。该探测器与其他探测器配合使用，更能及时发现火灾，尽量减少损失。

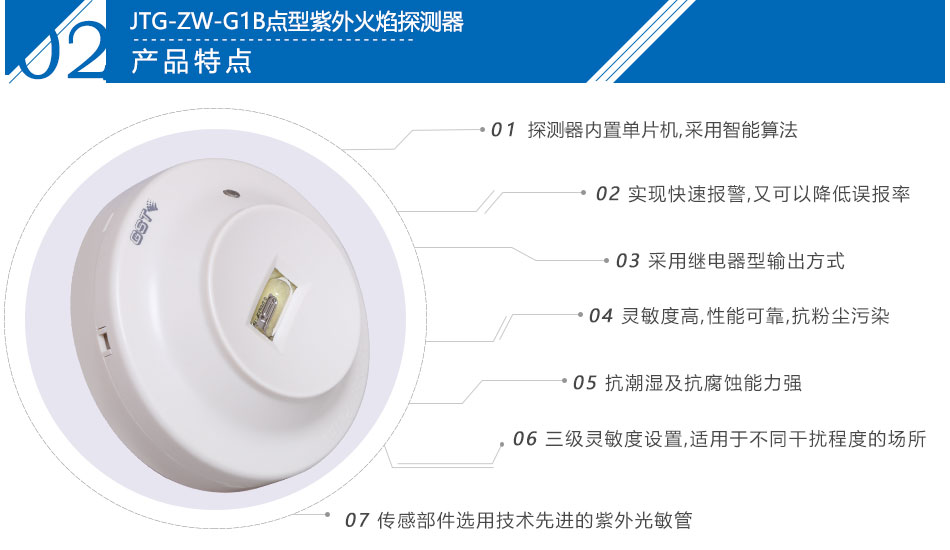

二、JTG-ZW-G1B特点

　　1.探测器内置单片机，采用智能算法，既可以实现快速报警，又可以降低误报率。

　　2.三级灵敏度设置，适用于不同干扰程度的场所。

　　3.探测器采用继电器型输出方式（常开，报警时闭合），可直接控制其它设备。

　　4.传感部件选用技术先进的紫外光敏管，具有灵敏度高，性能可靠，抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。

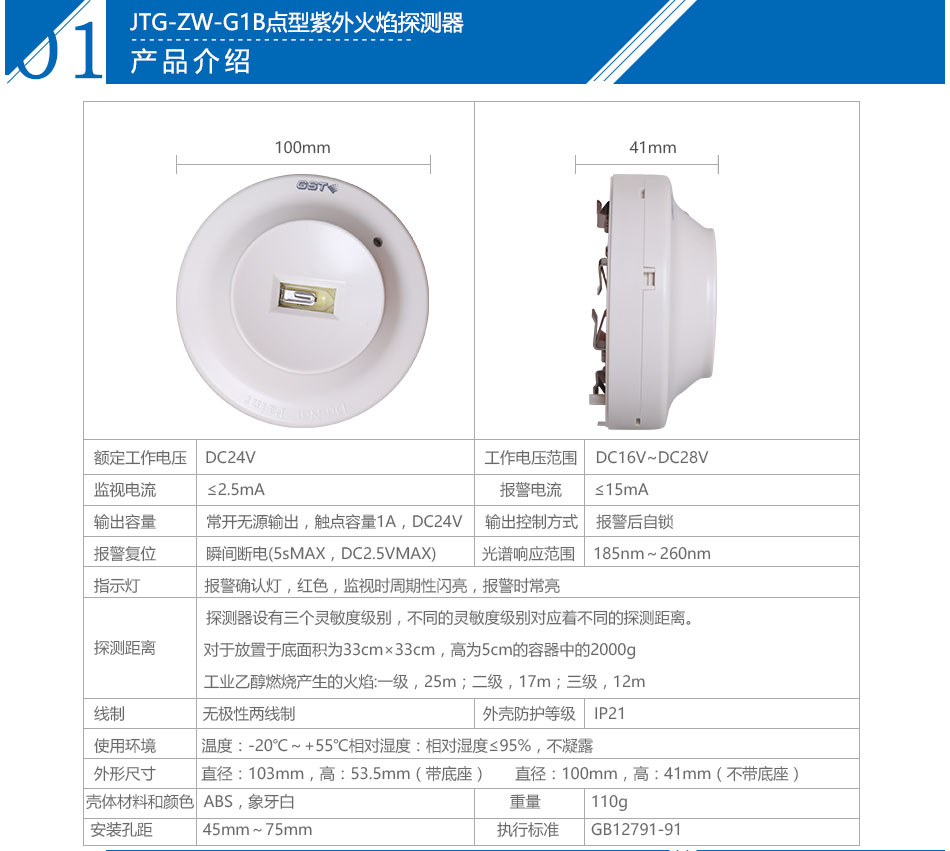

三、JTG-ZW-G1B技术特性

　　1.工作电压：额定工作电压：DC24V工作电压范围：DC16V~DC28V

　　2.工作电流：监视电流：≤2.5mA　报警电流：≤15mA

　　3.输出容量：常开无源输出，触点容量1A，DC24V

　　4.输出控制方式：报警后自锁

　　5.报警复位：瞬间断电(5sMAX，DC2.5VMAX)

　　6.上电时间≤5s

　　7.指示灯：报警确认灯，红色，监视时周期性闪亮，报警时常亮

　　8.光谱响应范围：185nm～260nm

　　9.探测距离：探测器设有三个灵敏度级别，不同的灵敏度级别对应着不同的探测距离。对于放置于底面积为33cm×33cm，高为5cm的容器中的2000g工业乙醇燃烧产生的火焰:一级，25m；二级，17m；三级，12m

　　10.线制：无极性两线制

　　11.使用环境：温度：-20℃～+55℃相对湿度：相对湿度≤95%，不凝露

　　12.外形尺寸：直径：103mm，高：53.5mm（带底座）直径：100mm，高：41mm（不带底座）

　　13.外壳防护等级：IP21

　　14.壳体材料和颜色：ABS，象牙白

　　15.重量：110g

　　16.安装孔距：45mm～75mm

　　17.执行标准：GB12791-91

四、JTG-ZW-G1B结构特征与工作原理

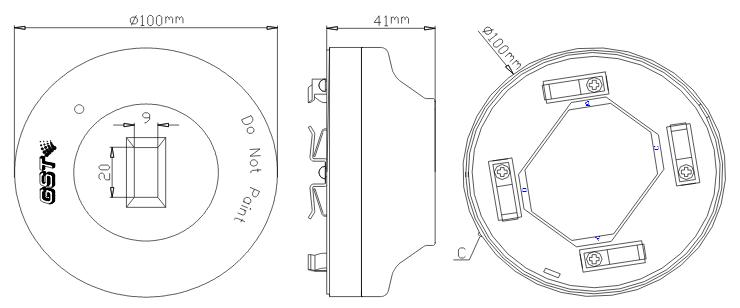

　　1.探测器结构示意图如下图所示。探测器内置单片机，完成信号拾取及火警判断功能。

　　2.探测器采用直流电源供电，经稳压后为信号处理电路提供电源；传感器采用技术先进的紫外光敏管，传感器所需的高电压通过变压器升压后提供。当有特定波长的紫外光照射到紫外光敏管上时，紫外光敏管由于光电效应而放电，放电强弱与入射的光强成正比，信号处理电路对紫外光敏管输出信号进行整形，单片机对整形后的脉冲进行采样，如果采样值满足固化在单片机内的算法所设定的报警条件，探测器将输出报警信号。

了解更多火焰探测器 价格热线:400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[别名]	紫外火焰
[型号]	JTG-ZW-G1B紫外火焰
