一、SL-5201多线联动控制盘(16路带断线短路检测)概述 SL-5201多线联动控制盘(16路带断线短路检测)为从消防控制室手动直接启动重要的消防设备(如消防泵)而设计,为了方便启动该盘控制的设备,首安SL-5201多线联动控制盘在自动状态下允许通过逻辑符合自动启动设备。SL-5201多线联动控制盘采用CAN总线通讯技术,是配SL-M5000系列火灾报警控制器研制生产的多线联动控制盘,符合GB16806-2006《消防联动控制系统》的相关要求。 二、SL-5201多线联动控制盘特性 (1)有手动/自动启动功能。 (2)开机时和运行后接受控制器自检。 (3)与SL-M5000系列控制器通过CAN总线连接。 (4)SL-5201: a.每盘控制16路启/停输出; b.可自动检测SL-5201到现场设备之间的短路和断路故障。 三、SL-5201多线联动控制盘主要技术指标 型号 SL-5201 类型 多线联动控制 工作电压 DC24V 工作电流 最大回路电流1A 联动命令输出总容量 DC24V/4A 工作环境温度 0~45℃ 工作环境相对湿度 ≤95%RH(40±2℃) 储存温度 不低于-40℃ 安装方式 入柜 面板尺寸 132.5mm×482.5mm(3U) 重量 8.0±0.1kg 四、SL-5201多线联动控制盘面板外形图 SL-5201多线联动控制盘面板外形图 五、SL-5201多线联动控制盘端子图 SL-5201多线联动控制盘端子图 六、首安SL-5201多线联动控制盘说明 (1)SL-5201盘可以控制16路设备,每路控制一台相应的被控设备。每路有3条线:一条公共线,1条启动停止命令线,1条回答信号线。 (2)SL-5201盘手动状态 SL-5201盘开机运行后,该盘面处于“禁止”状态,当连续按“键锁”和“允许”键后,“允许”指示灯亮,该盘处于手动允许状态,按下相应的启/停键则可以启动某设备,这时启动灯亮。如有启动回答信号,则启动灯长亮,如果10秒内没有回答信号则启动灯闪亮。在启动命令发出后如果想停止启动,则再次按下启/停键就可以停止启动。 (3)SL-5201盘自动状态 SL-5201盘开机运行后,该盘面处于“禁止”状态,当连续按“键锁”和“禁止”键后“禁止”指示灯亮,SL-5201盘处于自动状态。若SL-5201盘接收到控制器的请求信号,此时相应被控设备自动启动运行,该路启动灯亮,如有启动回答信号,则启动灯长亮,如果10秒内没有回答信号则启动灯闪亮。 (4)SL-5201盘的复位 SL-5201盘运行后,需要消除原来请求信息时,需与控制器同时复位,即SL-5201的复位由控制器控制。 (5)SL-5201盘的自检 SL-5201盘在开机时接受控制器自检,在运行后,如果主控制器自检,那么SL-5201盘也随之自检,自检后保留原来所有信息。 1、如您在购物过程中遇到配送、支付、售后、购买等问题,请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn,我司客服会为您妥善处理; 2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题,请您点击进入; 3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题,欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员; 当宁消防网提醒您在收到货物时要对货物的外包装进行检查,如果因运输过程中包装有破损、开裂、雨淋等问题,您可以拒绝签收! 服务承诺 当宁消防承诺:所售商品都是正品行货,我们将严格按照国家三包政策,针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后,可由当宁消防开具增值税发票。开好后,会以快递方式给您寄出。产品下单付款后,当宁消防物流部门会尽快发货,十五个工作日内将货物发出,特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策,请您放心购买! 注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货!并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新,请大家谅解! 权利声明 当宁消防网上的所有商品信息、产品图片、购买评价等内容,是当宁消防网重要的经营资源,未经许可,禁止非法转载使用。
SL-5201多线联动控制盘(16路带断线短路检测)为从消防控制室手动直接启动重要的消防设备(如消防泵)而设计,为了方便启动该盘控制的设备,首安SL-5201多线联动控制盘在自动状态下允许通过逻辑符合自动启动设备。SL-5201多线联动控制盘采用CAN总线通讯技术,是配SL-M5000系列火灾报警控制器研制生产的多线联动控制盘,符合GB16806-2006《消防联动控制系统》的相关要求。
(1)有手动/自动启动功能。 (2)开机时和运行后接受控制器自检。 (3)与SL-M5000系列控制器通过CAN总线连接。 (4)SL-5201: a.每盘控制16路启/停输出; b.可自动检测SL-5201到现场设备之间的短路和断路故障。

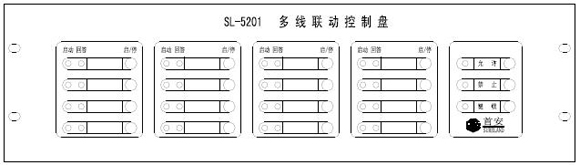

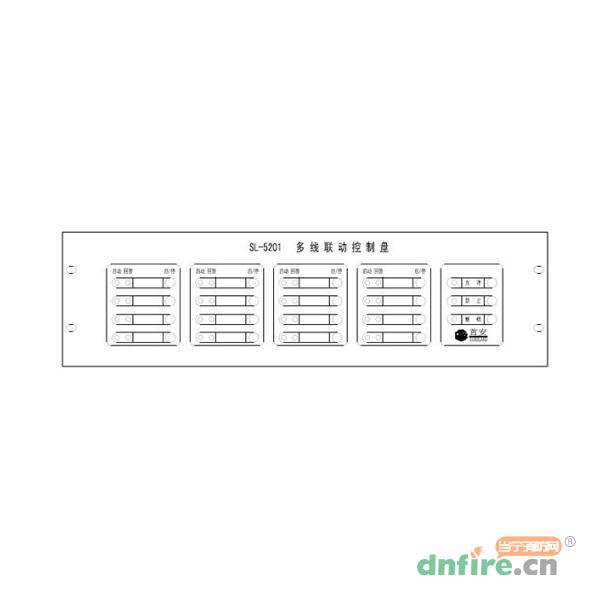

SL-5201多线联动控制盘面板外形图
SL-5201多线联动控制盘端子图
(1)SL-5201盘可以控制16路设备,每路控制一台相应的被控设备。每路有3条线:一条公共线,1条启动停止命令线,1条回答信号线。 (2)SL-5201盘手动状态 SL-5201盘开机运行后,该盘面处于“禁止”状态,当连续按“键锁”和“允许”键后,“允许”指示灯亮,该盘处于手动允许状态,按下相应的启/停键则可以启动某设备,这时启动灯亮。如有启动回答信号,则启动灯长亮,如果10秒内没有回答信号则启动灯闪亮。在启动命令发出后如果想停止启动,则再次按下启/停键就可以停止启动。 (3)SL-5201盘自动状态 SL-5201盘开机运行后,该盘面处于“禁止”状态,当连续按“键锁”和“禁止”键后“禁止”指示灯亮,SL-5201盘处于自动状态。若SL-5201盘接收到控制器的请求信号,此时相应被控设备自动启动运行,该路启动灯亮,如有启动回答信号,则启动灯长亮,如果10秒内没有回答信号则启动灯闪亮。 (4)SL-5201盘的复位 SL-5201盘运行后,需要消除原来请求信息时,需与控制器同时复位,即SL-5201的复位由控制器控制。 (5)SL-5201盘的自检 SL-5201盘在开机时接受控制器自检,在运行后,如果主控制器自检,那么SL-5201盘也随之自检,自检后保留原来所有信息。
商品属性 [品牌] 首安 [型号] SL-5201 [类型] 多线联动控制盘(16路带断线短路检测) [工作电源] DC20V~DC28V [尺寸] 132.5mm×482.5mm(3U) [联动命令输出总容量] DC24V/4A [安装方式] 入柜 [重量] 8.0±0.1kg
