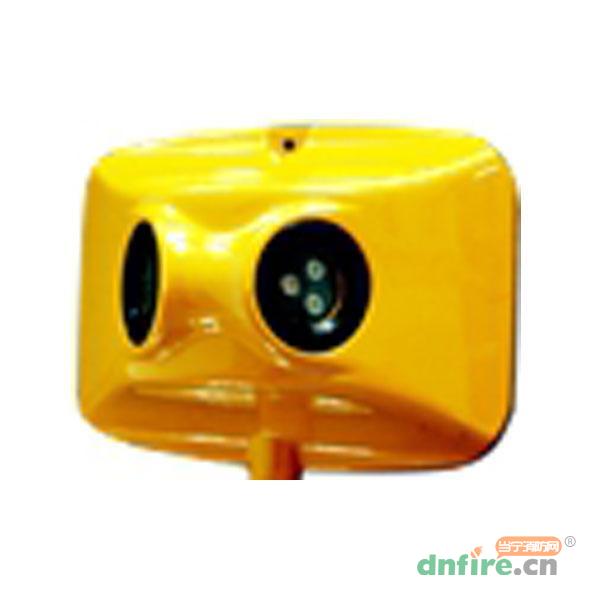

一、JTGB-HW-BK51/IR3/S点型红外火焰探测器概述

　　JTGB-HW-BK51/IR3/S点型红外火焰探测器是为各类公路隧道火灾探测的需求而研发的专用隧道火灾探测器，该探测器是一种双通道的、探视角为180°的三波长红外火焰探测器。
JTGB-HW-BK51/IR3/S火焰探测器具有遥控检测功能，通过遥控器可以对探测器进行火灾报警功能的模拟测试、报警复位、报警延时的设定，以及继电器输出方式接点的锁定与非锁定工作方式的设定。

二、JTGB-HW-BK51/IR3/S点型红外火焰探测器技术指标

型号	JTGB-HW-BK51/IR3/S
工作电压	18V-32VDC无极性
探测器角度	双通道180°
静态电流	≤15mA/24VDC
报警状态	≤30mA/24VDC
火灾响应时间	≤15S
确认灯	正常时闪亮,报警时常亮
光谱响应波长	4.4µm 3.8µm 2.7µm
工作环境湿度	5-95%RH无凝露
工作环境温度	-40℃～+70℃
防护等级	IP66
探测距离	70米(33cm×33cm×5cm正庚烷火)
外壳材质	铸铝
输出方式	报警继电器触点输出、故障继电器触点输出
触点容量	2A/30VDC,4-20mA(故障:0-1mA,正常:4mA±5%,报警:12mA±5%)

三、JTGB-HW-BK51/IR3/S点型红外火焰探测器特性

　　●三波长红外+频率多重判断+双通道。
●灵敏度可现场设置。
●电磁辐射免疫，日光盲。
●隧道洞口使用无需遮光罩。
●两种输出方式：继电器触点，4-20mA。
●工业化外形设计。
●防尘、防腐蚀、抗冲洗设计，无需防水盒可直接在隧道内使用。

四、JTGB-HW-BK51/IR3/S红外火焰探测器应用场所

　　●JTGB-HW-BK51/IR3/S探测器适用于无烟液体和油质类火灾。
●JTGB-HW-BK51/IR3/S适合于山地、越江、越河、跨海、城市各类公路隧道及电缆隧道内使用。
●JTGB-HW-BK51/IR3/S适合需要长距离、高大空间、广角度火焰探测的各类场所。

五、JTGB-HW-BK51/IR3/S红外火焰探测器外形尺寸图

JTGB-HW-BK51/IR3/S红外火焰探测器外形尺寸图

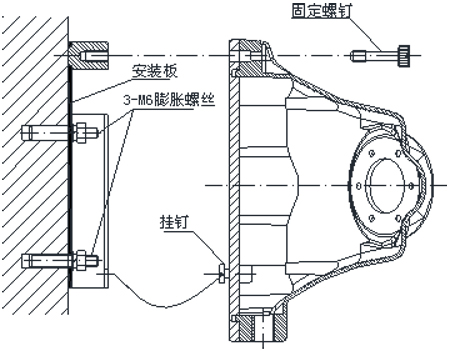

六、JTGB-HW-BK51/IR3/S红外火焰探测器安装图

JTGB-HW-BK51/IR3/S红外火焰探测器安装图



了解更多火焰探测器 价格热线:400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[输出方式]	2个继电器输出
[工作电压]	18V-32VDC
[防护等级]	IP 66
[工作温度]	-40℃～+70℃
[工作湿度]	5-95%RH无凝露
[重量]	2kg
[型号]	JTGB-HW-BK51/IR3/S
[名称]	点型红外火焰探测器
[响应时间]	≤15S
[保护角度]	双通道180°
[最大探测距离]	70米(33cm×33cm×5cm正庚烷火)
[外壳]	铸铝
[探测波段]	三波段
