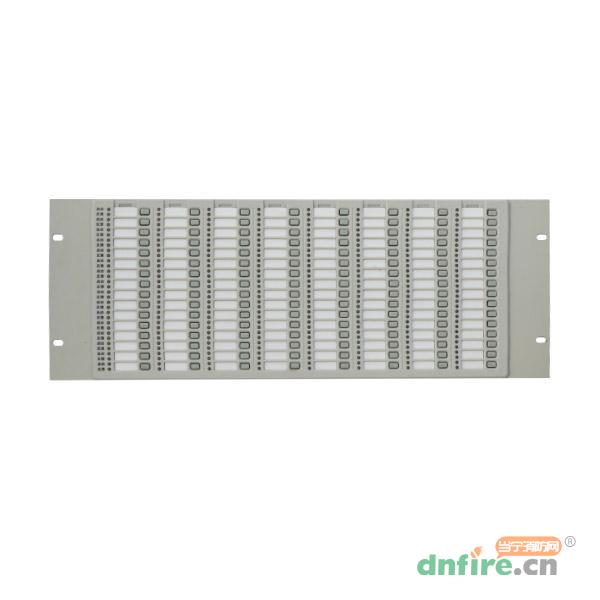

TX3503总线操作盘
128点总线控制盘
品       牌:
证       书:
价       格:
媒体价    ¥4000.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 泰和安
进入品牌页
关注
类似产品
 JB-QGL-TX3016A火灾报警控制...
 JB-QTL-TX3016A火灾报警控制...
 JB-QGL-TX3032A火灾报警控制...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

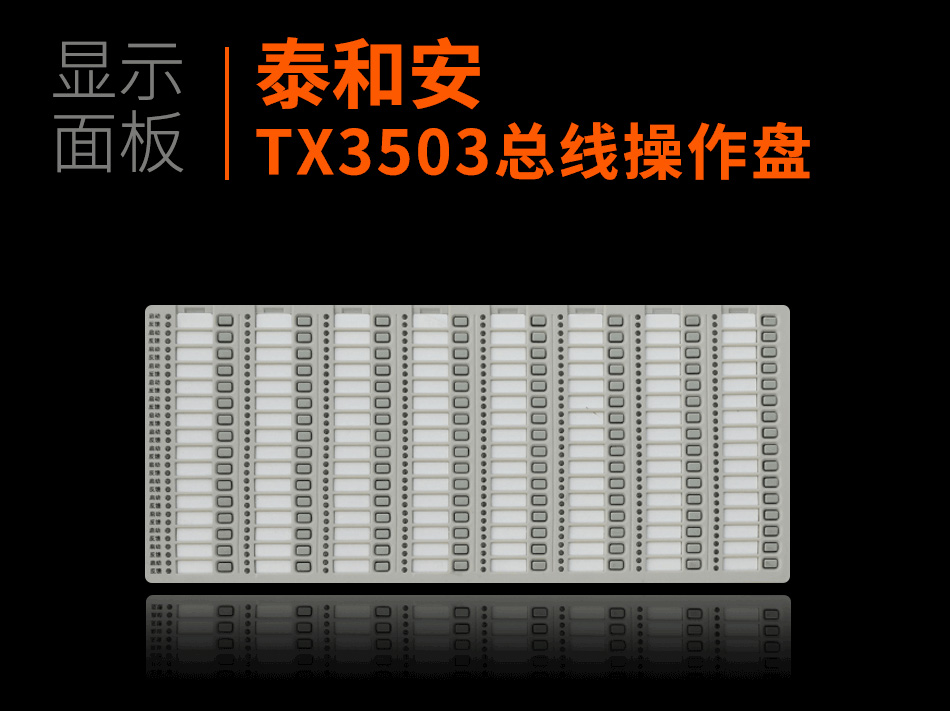

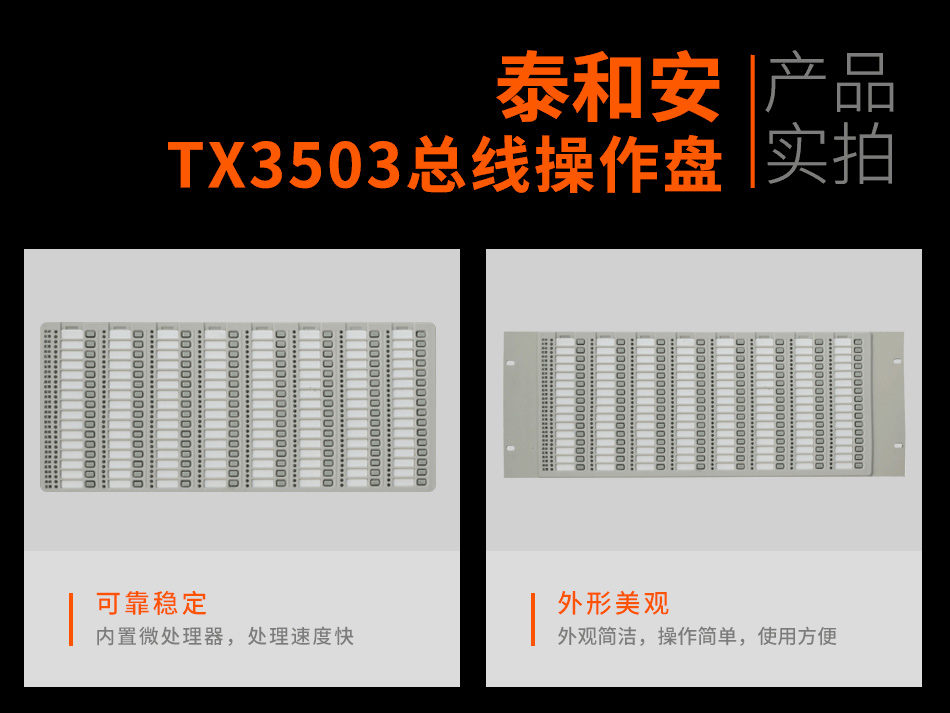

TX3503总线操作盘参数TX3503总线操作盘参数TX3503总线操作盘显示面板TX3503总线操作盘特点TX3503总线操作盘实拍

一、TX3503总线操作盘产品概述

  TX3503(128点)总线操作盘实际是TX3016、TX3032火灾报警控制器上联动单元的扩展,以下简称操作盘。TX3503操作盘通过RS485通讯接口与TX3016、TX3032系列火灾报警控制器配接,用该操作盘上的启动按键对联动设备进行手动控制。

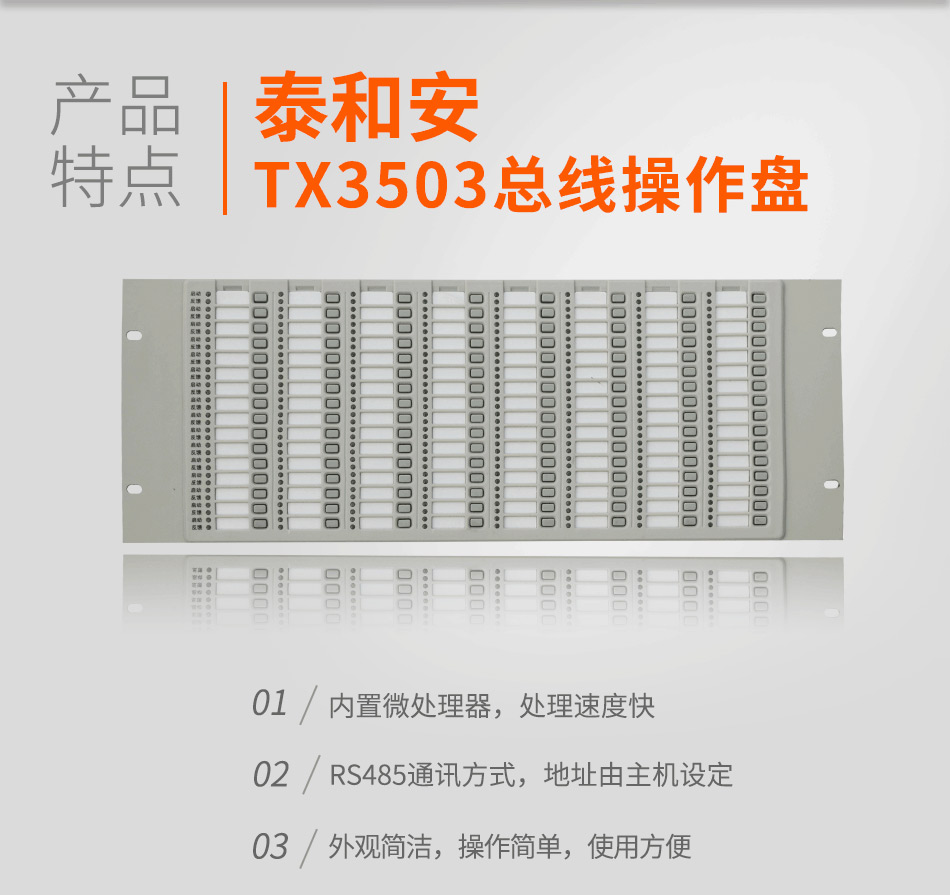

二、TX3503总线操作盘产品特点

  ●内置微处理器,处理速度快;

  ●RS485通讯方式,地址由主机设定;

  ●外观简洁,操作简单,使用方便。

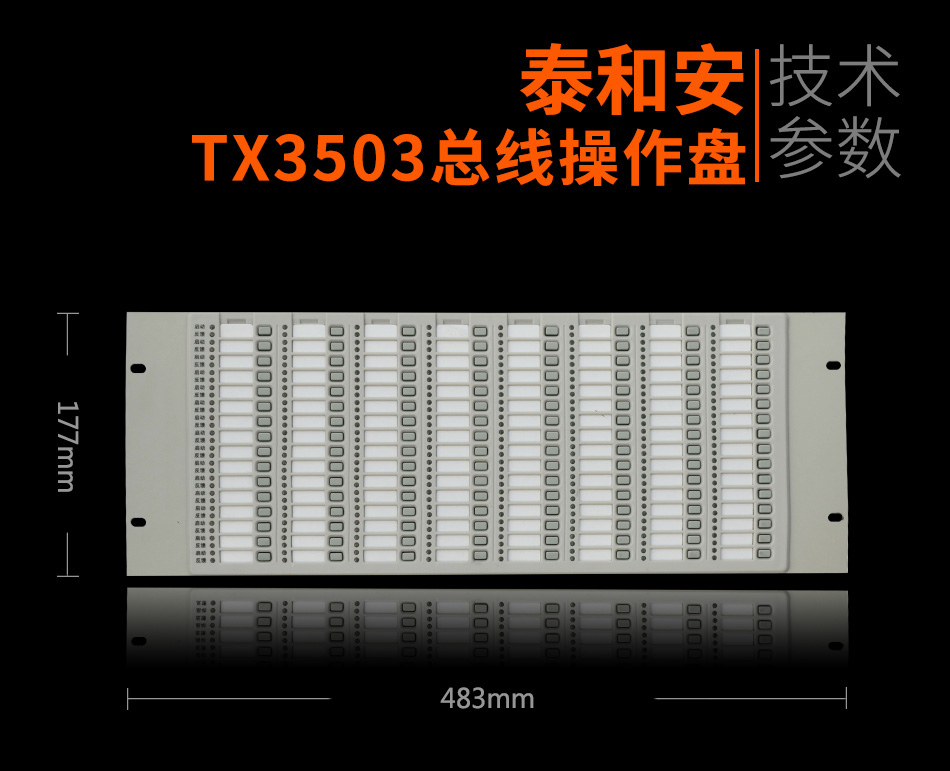

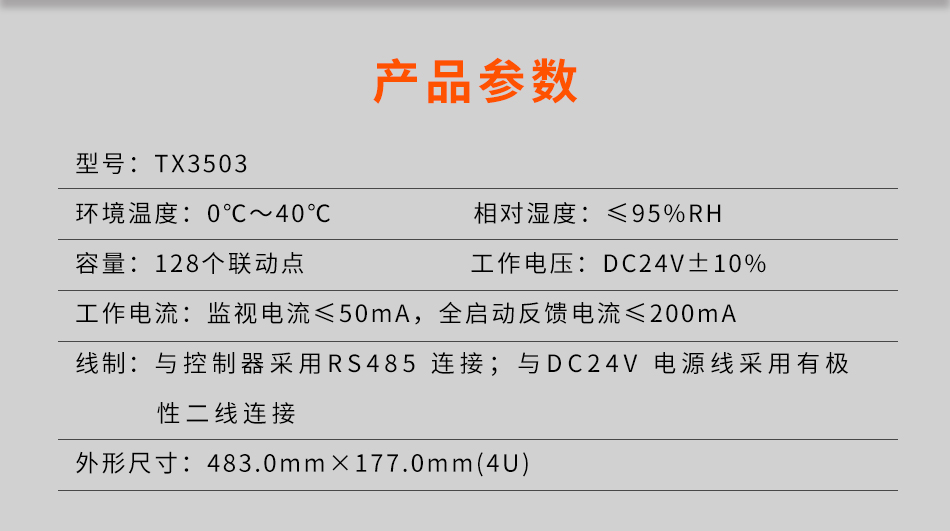

三、TX3503总线操作盘基本参数

型号 TX3503
容量 128个联动点
工作电压 DC24V±10%
工作电流 监视电流≤50mA,全启动反馈电流≤200mA
工作环境 温度0℃~40℃,相对湿度≤95%RH
线制 与控制器采用RS485 连接;与DC24V 电源线采用有极性二线连接

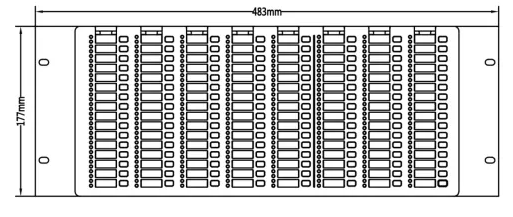

外形尺寸 483.0mm×177.0mm(4U)

四、TX3503总线操作盘布线要求

  1、RS485线采用RVS双绞线,截面积≥1.0mm2;

  2、电源线采用截面积≥1.5mm2的阻燃线;

  3、导线应有颜色标识,以防接错。

  4、接线示意图如图所示:

TX3503总线操作盘接线示意图

TX3503总线操作盘接线示意图

商品属性
[品牌] 泰和安
[型号] TX3503
[类型] 总线操作盘
[工作电源] DC24V
[工作电流] 监视电流≤50mA,全启动反馈电流≤200mA
[环境温度] 监视电流≤50mA,全启动反馈电流≤200mA
[环境湿度] ≤95%,不结露
[尺寸] 483.0mm×177.0mm(4U)
