一、TX6620型CAN总线交换机产品概述

　　泰和安控制器将采用CAN总线网络连接。现行的串行连接，对总线的节点驱动能力提出了很大的考验，当节点数过多时可能导致通讯失败；另外串行连接所有的数据在一条数据线路上传输，系统复杂时很容易发生数据阻塞；再有由于所有设备均连接在一条总线上，当总线节点或总线发生故障时将导致通讯联网系统瘫痪，而且同一总线上必须用同一波特率，不能根据距离长短来选择合适的波特率，而通过TX6620来联网可以组成分布式网络，各个端口可以根据通信距离来设定不同的通信波特率，可以解决上述问题。

二、TX6620型CAN总线交换机产品特点

　　●解决控制器间互联时CAN通讯总线的驱动能力，增加接入网络系统节点数；

　　●提升CAN主网的速率及降低子网的数据流量；

　　●可实现数据路由，提升带宽利用率，大幅降低紧急情况时网络数据阻塞发生的机率；

　　●实现系统各自隔离的星型、树型网络连接，进一步提升网络系统的相应速度及可靠性。

三、TX6620型CAN总线交换机技术参数

型号	TX6620
总线协议	Can-BUS 2.0B 协议
工作电压	电源电压：DC(15V～28V)
工作电流	电源工作电流≤340mA, 电源启动电流≤380mA
工作环境	温度0℃～40℃，相对湿度≤95%RH，不凝露
指示灯状态	正常工作状态：状态灯闪烁，端口指示灯收发数据时闪烁，无数据时常亮 端口配置状态：全部指示灯闪烁
外形尺寸	390.0mm×181.5mm×58.5mm
壳体颜色	金黄色
重量	约2.3kg

四、TX6620型CAN总线交换机外形尺寸

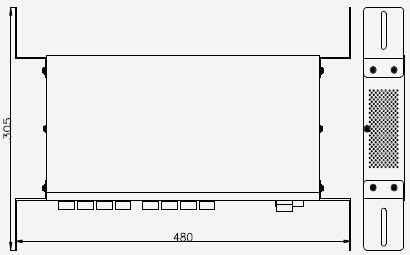

TX6620CAN 总线交换机立柜安装尺寸

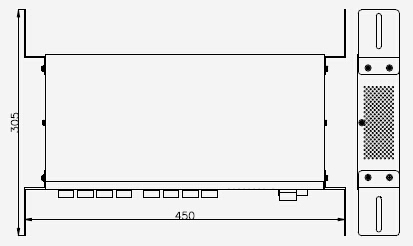

TX6620CAN总线交换机琴台安装尺寸

五、TX6620型CAN总线交换机布线要求



TX6620 CAN总线交换机安装布线示意图
