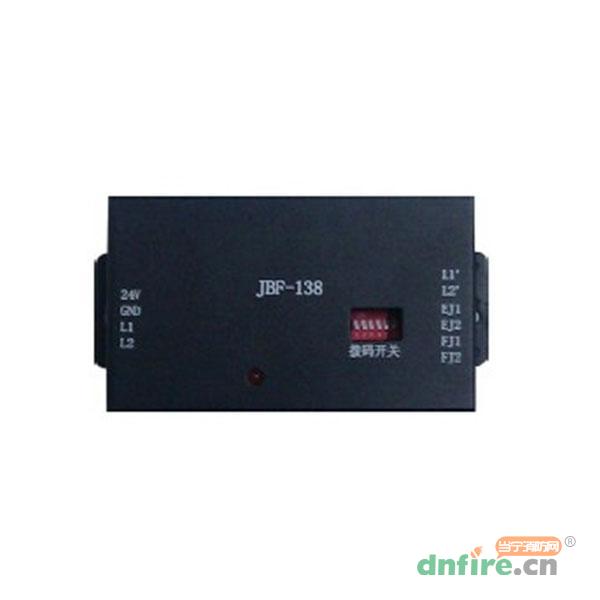

一、JBF-138中继模块功能特点

　　1、回路容量扩展功能，每只模块后可连接≤32只编址型感烟、温探测器。

　　2、采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m。

　　3、稳定性高，抗干扰能力强。

　　4、电子编码方式，可通过专用电子编码器编址。

　　5、JBF-138中继模块采用明装形式，需DC.24V电源。

　　6、JBF-138中继模块具备火警继电器、故障继电器端口输出，可用于连接声光报警器、警铃等设备。

　　7、独立报警功能。JBF-138模块无需与控制器连接即可以独立连接探测器并进行工作。模块后连接的子地址报火警后，JBF-138模块直接对报火警子地址进行确认并点亮报警探测器火警确认灯，同时模块上的指示灯长亮。

二、JBF-138中继模块技术指标

型号	JBF-138
工作电压	DC19-28V控制器提供
工作温度	-10~+50℃
贮存温度	-20~+50℃
相对湿度	≤95%(40±2℃)
监视电流	≤60mA(输入24V，后接32个探测器时)
报警电流	≤70mA(输入24V，后接32个探测器时)
中继模块负载	最多可以接32个编址感烟或者感温探测器
编码方式	电子编码器编码
编码范围	1-200
确认灯	监视状态瞬时微亮(红色)；报警后常亮
外形尺寸	142.5mm长×71mm宽×38.5mm高
线制二总线	无极性；24V：有极性
执行标准	GB16806-2006

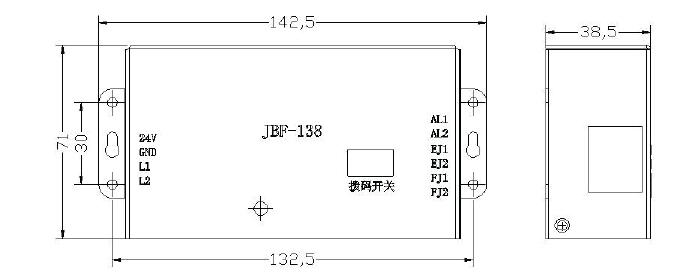

三、JBF-138中继模块结构特征、安装与布线　

　　JBF-138中继模块采用明装方式。

　　安装之前用编码器对其写入相应地址码(1-200)，占用报警回路中1个地址点。

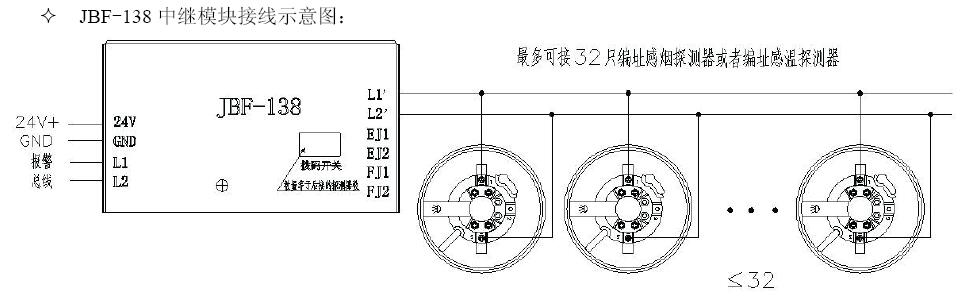

四、JBF-138中继模块应用实例

　　说明：

　　端子(L1、L2)：接两总线，无极性。

　　端子(24V、GND)：接24V电源+、-，注意区分极性。

　　端子(L1’、L2’)：接编址感烟探测器或者编址感温探测器，作为中继模块的子地址。

　　端子(EJ1、EJ2)：有任意一个子地址报故障，或者子地址探测器丢失，火灾总线短路故障出现，此故障继电器动作。

　　端子(FJ1、FJ2)：有任意一个子地址报火警，此火警继电器动作。

五、JBF-138中继模块安装注意事项

　　JBF-138模块采用电子编码方式，编址范围为1-200，占用控制器报警回路的一个地址。

　　每只JBF-138模块后最多可连接32只总线编址设备(感烟探测器、感温探测器)，通过模块上的拨码开关进行设置，编址范围为1-32。

　　模块后连接的探测器地址必须从1开始到拔码开关设定最大值，中间不能出现空号，否则模块会报故障。模块后任意编址设备报警在控制器上均会显示JBF-138的设备地址。

　　定期进行报警试验，建议每半年一次。
