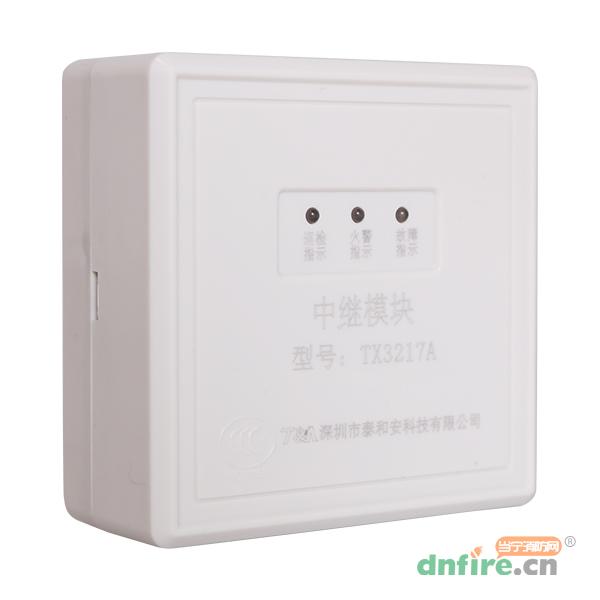

一、TX3217A中继模块产品介绍

　　TX3217A中继模块，主要用于连接非编码探测器、防爆型探测器等现场设备，当接入中继模块的任何一只现场设备报警后，中继模块都会将报警信息传给报警控制器，控制器产生报警信号并显示出中继模块的地址编号。本产品采用插拔式结构，方便施工安装，外形大方美观，可自动对所连接的受监测信号输入线进行监测，并通过指示灯和信号端子给出状态指示。

二、TX3217A中继模块功能特点

　　电子编码，与报警控制器采用二总线和电源线无极性连接。

　　TX3217A用于连接非编码探测器、防爆型探测器等现场设备。

　　中继模块具有掉线检测功能。

　　TX3217A对于工作电流小于100A的电流型设备，可并联16只接入该模块。

　　软硬件滤波，抗干扰能力强。

　　插播式结构，接触可靠，方便安装，更换。

三、TX3217A中继模块技术参数

　　1.总线协议：T3协议

　　2．工作电压：

　　1）总线电压：15-28V脉冲电压

　　2）电源电压：DC24V(20V～28V)

　　3．工作电流：

　　1）总线监视电流：≤1.1mA

　　2）总线报警电流：≤2.9mA

　　3）P1+、N1-端电流：＜2.8mA(故障)；2.8～9mA（正常）；＞11mA（火警）

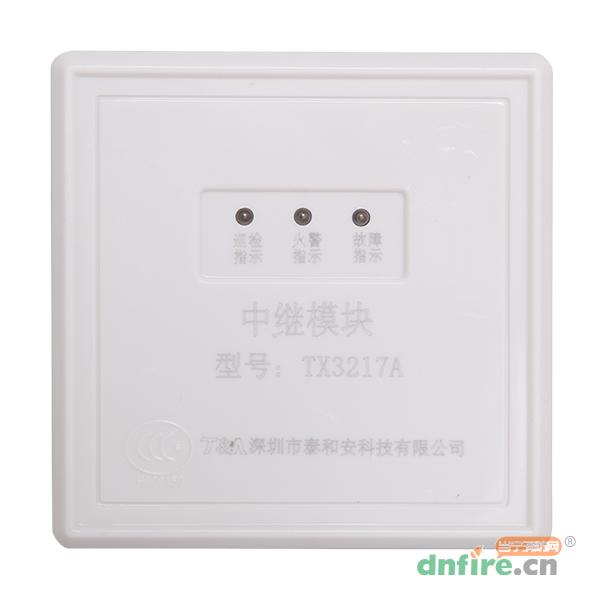

　　4．指示灯状态：

　　1）巡检指示灯：巡检时闪亮，绿色

　　2）火警指示灯：报警时常亮，红色

　　3）故障指示灯：故障时常亮，黄色

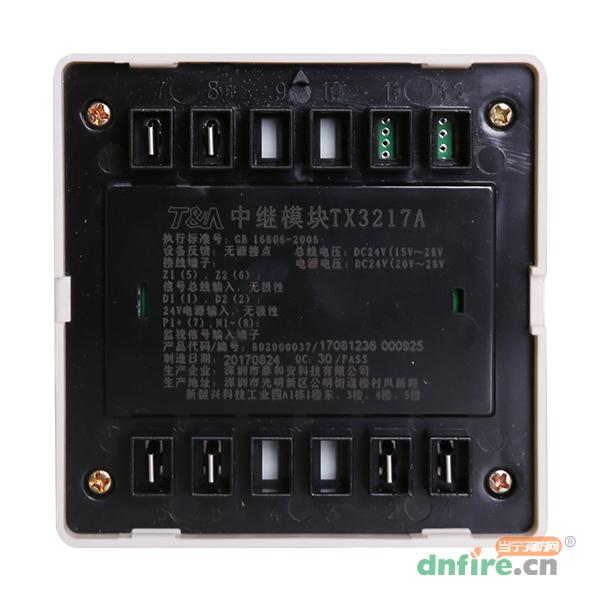

　　5．线制：二总线制，无极性；电源电压DC24V，无极性

　　6.编码方式：电子编码

　　7．控制器每回路最多可配接32个TX3217A中继模块

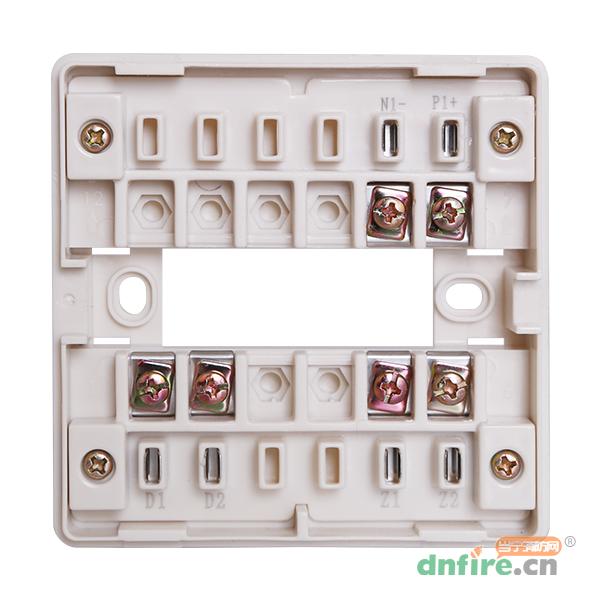

　　8．P1+、N1-两端必须接一个6.8K/1W的终端电阻

　　9．使用环境:温度-10℃～55℃相对湿度≤95%RH，不凝露

　　10．颜色:米黄色

　　11.重量:约132g

　　12.外形尺寸：87.0mm×87.0mm×37.0mm

　　13.执行标准：GB16806-2006
