一、J-EI6032型中继模块性能特点

　　电子编码，唯一ID，控制器在线编址或编码器设地址，自动登录，安装调试方便。

　　内含CPU和智能软件，智能化程度高。四线制无极性，接线方便，外形美观，适用于DH86接线盒。

　　可接收非编码火灾探测器（线型光束感烟火灾探测器、线型感温火灾探测器、点型红外/紫外火焰探测器等）、J-SAP-EI6023型非编码消火栓按钮的报警信号；可与S2004型齐纳安全栅一同配接本安型非编码火灾探测器、手报、消火栓，应用于防爆火灾探测场所。

　　可检测配接的非编码火灾探测器的状态信息（正常、断线、火警）及DC24V电源断线故障。输出可复位的DC24V电源供非编码火灾探测器使用，有“火警”灯可直观指示巡检与报警状态。

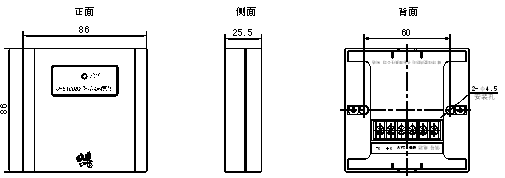

二、J-EI6032型中继模块外形及安装尺寸

三、J-EI6032型中继模块主要技术指标

型号	J-EI6032
使用环境温度	10C  +50C
总线工作电压	24V脉动电压
24V 电源	DC 24V1015
监视电流	＜1.5mA（总线）
报警电流	＜2.0mA（总线）
报警确认灯	红色，巡检闪亮，报警常亮
使用环境湿度	＜95RH（不凝露）
线    制	两总线（无极性）
	DC 24V电源（无极性）
总线长度	≤2000m
负载电阻	1/4W 3k （红色套管）
外壳防护等级	IP30



四、J-EI6032型中继模块安装与接线

　　安装方式与J-EI6030型输入模块相同。

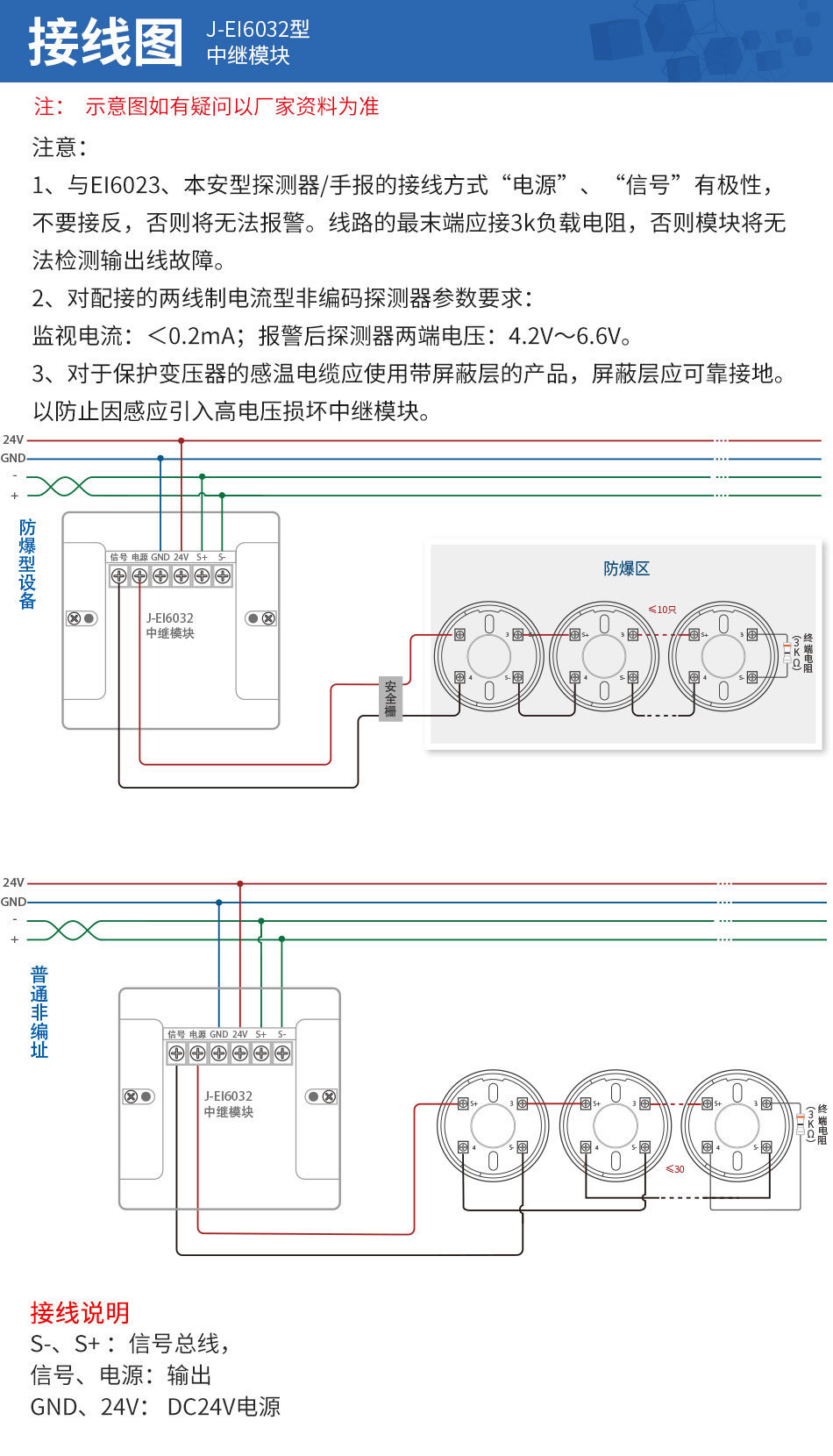

　　与提供故障、火警两组触点的非编码火灾探测器的连接方式见下图。

　　与不可恢复式感温电缆的连接见手册EI6061终端盒部分。

　　与EI6023消火栓按钮的连接方式：所有按钮的S+、S-分别并联后接EI6032的“电源”、“信号”端。

　　与JTW-A2R-EI6015点型感温火灾探测器的连接方式见手册JTW-A2R-EI6015部分。

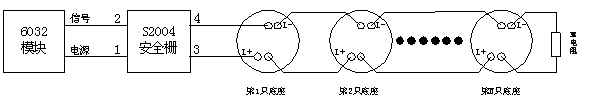

　　与本安型非编码探测器/手报（不多于10只）及安全栅的连接方式：

　　注：与EI6023、本安型探测器/手报的接线方式“电源”、“信号”有极性，不要接反，否则将无法报警。线路的最末端应接3k负载电阻，否则模块将无法检测输出线故障。

　　对配接的两线制电流型非编码探测器参数要求：

　　监视电流：＜0.2mA；报警后探测器两端电压：4.2V～6.6V。

　　对于保护变压器的感温电缆应使用带屏蔽层的产品，屏蔽层应可靠接地。以防止因感应引入高电压损坏中继模块。

　　跳线器设置：配接继电器无源触点非编码探测器时，将插针XP1插上跳线器（出厂设置）；

　　配接EI6023消火栓、EI6015探测器、本安型探测器/手报时，将插针XP2～XP4插上跳线器，XP1不插。　　
