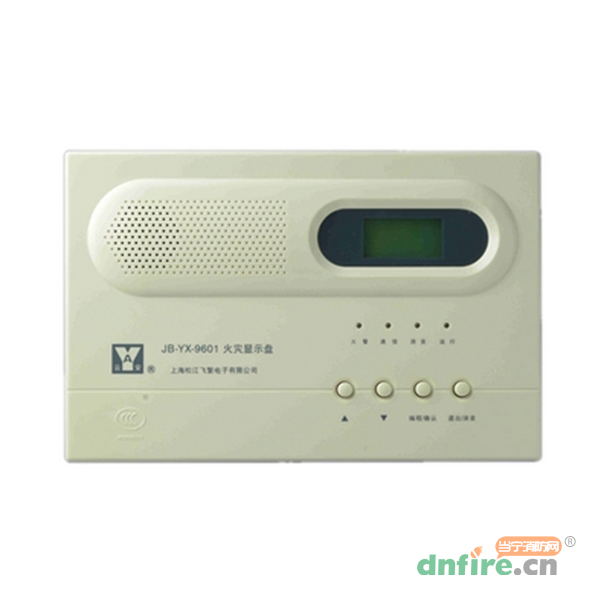

一、JB-YX-9601火灾显示盘概述

　　JB-YX-9601型火灾显示盘在功能菜单上可以选择3000系列及9000系列，分别适用于JB-3208系列火灾报警控制器及JB-9108系列火灾报警控制器。

　　设置方式分回路型和标准型；3000型和9000型。JB-YX-9601型火灾显示盘有两种使用方式：系统型和回路型。系统型层显回路号为73，最多252台。回路型层显作为一个探测点，带在回路上。每回路最多可带8台回路型层显。

　　注意：火灾显示盘需依次设置层显类型（3000型回路型，3000标准型，9000回路型，9000标准型）、接收范围（1-252号依次选择接收或不接收）、层显号（1-252号），并由报警控制器传入注释方可投入使用。（建议控制器传输选单机模式传输）

二、JB-YX-9601火灾显示盘特点

 最多显示252个探测点

 设置方式分回路型和标准型

 回路型仅显示本回路地址点

三、JB-YX-9601火灾显示盘参数

 监控电流：≤5mA(液晶的背景光打开时)

 报警/动作电流：工作电流≤15mA(报警显示状态时)

 接线要求：BYJ线

   信号线≥1.5mm2

   电源线≥2.5mm2

 使用环境：温度-10℃～50℃

 外形尺寸mm：245*160*45(含底座)

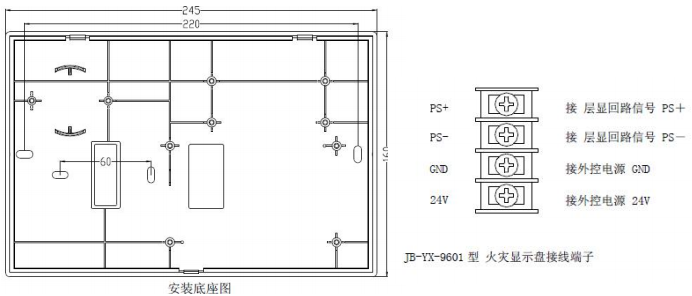

四、JB-YX-9601火灾显示盘接线说明

　　注意事项：四线制的24V电源线绝对不准接到通讯线（PS+、PS-）上，否则火灾显示盘很容易被烧坏，后果严重。因层显内部有桥式的供电电路，所以PS+与PS-两根层显总线可以调换（无极性），24V线和地线不要接错（有极性）。设置为回路型楼显时PS+、PS-接回路线S+,S-。
