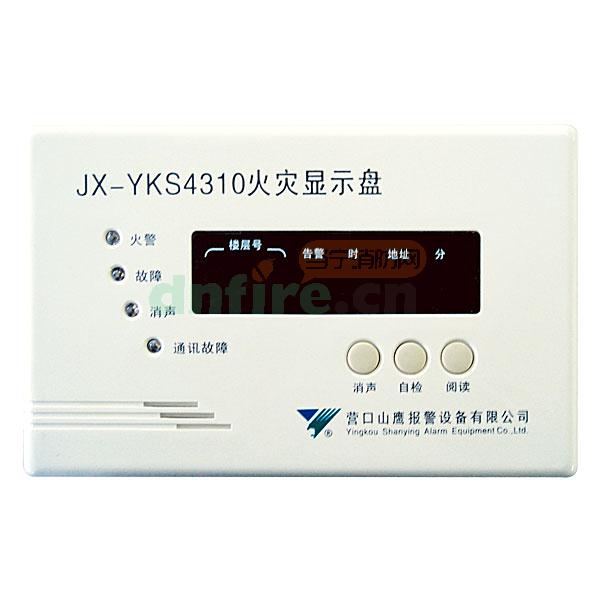

一、JX-YKS4310火灾显示盘概述

　　JX-YKS4310火灾显示盘是根据GB17429-1998研制的新一代火灾显示盘，具有自动登录功能。它不但具有JX-4火灾显示盘的特点和功能，还具有以往产品不可替代的功能。通过使用该产品您将切身体会当今科技的发展与进步。
1.1功能简介
JX-YKS4310火灾显示盘是火灾报警控制器的配套产品，通过接收火灾报警控制器的命令和信息，它可与我公司生产的JB-LGZ-YBZ2032火灾报警控制器（联动型）、JB-LGZ-YKS4064火灾报警控制器（联动型）、JB-LGZ-YKS4064A火灾报警控制器（联动型）、JB-QBZ2-YBZ127火灾报警控制器配套使用。可以显示分区探测器的火警和故障，并发出声光报警信息，以达到对分区探测器的监视作用。
1.2产品特点
完全符合GB17429-1998。
使用LED数码管显示报警类型和地址号。
可以设置、显示当前的楼层号及关断报警信息、手扭类型编程。
使用先进的光电隔离器件和瞬态电压抑制器,具有超强抗干扰能力。
超大存储容量，能够存储500条各类报警信息。
具有通讯状态自诊断功能，本机通讯是否正常用户将一目了然。
外部电源为直流24V供电。
功耗<3W。
挂接在回路总线（或RS485）上（通过拨码开关选择）。
本机设有Flash存储器，编程信息掉电不丢失。
外部电源及总线均为无极性。
具有手扭报警指示，手扭报警时“手扭”指示灯亮。
具有首警报警指示，“首警”指示灯亮时，对应指示地址为首报警地址
始终显示首警信息。


二、JX-YKS4310火灾显示盘技术参数

　　外部电源电压：24V直流供电
监视电流：≤50mA
报警电流：≤100mA
使用环境：温度：0℃～+50℃
相对湿度：≤92%(40℃)
外形尺寸：205mm×130mm×45mm
安装方式：壁挂式
材质：ABS


三、工作原理及功能说明

　　JX-YKS4310火灾显示盘以STC89C52RC单片机为核心，采用LED数码管显示报警的信息，通过总线接收来自火灾报警控制器的信息和命令，经STC89C52RC单片机进行分类、处理后，执行相关的命令、显示相应的信息，如有火警、故障信息将发出声光报警信号。
有火警信息时，火警指示灯点亮，发出火警声响信号。
有故障信息时，故障指示灯点亮，发出故障声响信号。
本机显示的时钟由火灾报警控制器传送，控制器在复位时或整点时进行时钟传送操作。
3.1键盘说明
消声键：有报警信息时，按此键可切除报警声响。与“复位”键配合可进入手动按钮类型编程(区分哪个是手扭)。
自检键：进行自检时，所有指示灯常亮，蜂鸣器发出连续声响，LED数码管显示器全部常亮。
阅读键：按此键可翻页显示后续信息，阅读信息期间，如果一分钟内无任何键按下，显示器自动返回首记录；与“复位”键配合可进入报警信息屏蔽或开启编程。
指示灯说明
火警：红色，有火警信息时，此灯亮。
故障：黄色，有故障信息时，此灯亮。
通讯：黄色，与控制器通讯发生故障时，此灯亮。
消声：红色，当有报警信息时，按消声键，此灯亮。
运行：绿色，工作时闪亮。
首警：红色：接收到的第一个火警（或故障）信号时，此灯亮。
手钮：红色，报警器件是手动按钮时亮（需编程）。
3.3声响说明
火警声响：有火警信息时，蜂鸣器发出连续声响。
故障声响：有故障信息时，蜂鸣器发出等长间歇声响。
既有火警又有故障信息时，优先发出火警声响。
