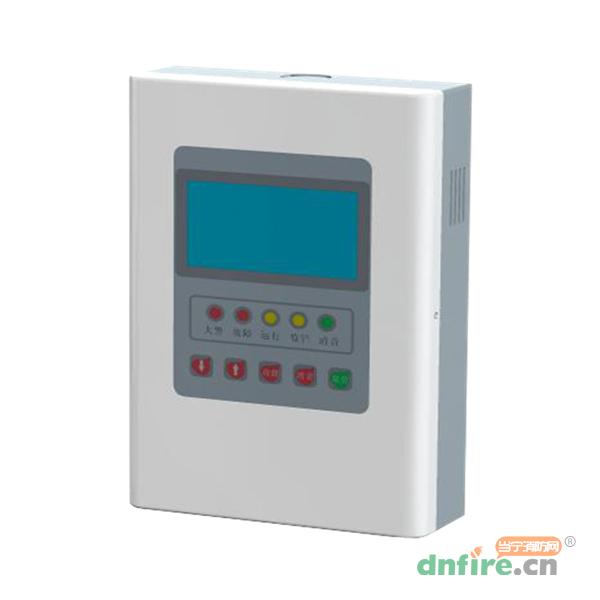

一、XSP-BK8500型火灾显示盘概述

　　XSP-BK8500型火灾显示盘以RS485的方式和报警主机通讯，火灾显示盘安装在现场供现场人员查看被保护区上的火灾信息及状态，面板上的操作键可实现报警复位，消音操作，通过上、下浏览键可以对发生的事件进行查询操作。可显示保护区内火灾探测器火警以及其它设备的监管状态信息。
博康XSP-BK8500火灾显示盘液晶汉字显示，内含一个子CPU，RS-485输出端口，两组继电器常开常闭输出端口，内置两个十进制拨码开关。拨码开关可以对火灾显示盘进行地址设置，地址容量为99台，RS-485输入端口和主机板进行通讯，通讯端口具有EMI电磁兼容性保护功能。

二、XSP-BK8500火灾显示盘主要技术指标

型号	XSP-BK8500
环境温度	-10℃～+55℃
相对湿度	10～95﹪RH无凝露
监视电流	≤23mA(24V)
报警电流	≤80mA(24V)
工作电压	DC19-28V
编码范围	1-99
编码方式	两位十进制编码开关设定
线制	RS485A RS485B 24+24-四总线
通讯协议	RS-485ModBus协议
与主机间最大通讯距离	≤1200m
使用电缆	通讯总线采用ZR-RVS-2×1.5mm2双绞线，24V电源线采用ZR-BV-2×2.0-2.5mm2导线
执行标准	GB17429-2011《火灾显示盘》

三、XSP-BK8500火灾显示盘特点

　　1、使用液晶屏幕，通过汉字显示火警及火警地址对应的注释内容。
2、可以显示其监视区的任意部位的火警信息，火警时伴有报警声。
3、内置数据存储器，存储故障、报警、开关机及控制器事件信息。
4、内置2组无源可编程继电器输出。
5、十进制拨码开关地址设置方便快捷。
6、通讯端口具有EMI电磁兼容性保护功能。
7、与火灾报警控制器配套使用，主要用于高层建筑各楼层及重要场所火灾信息的显示。

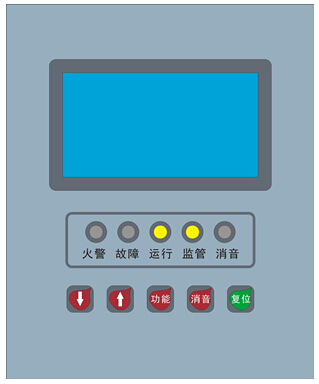

四、XSP-BK8500火灾显示盘面板布局图

XSP-BK8500火灾显示盘面板布局图

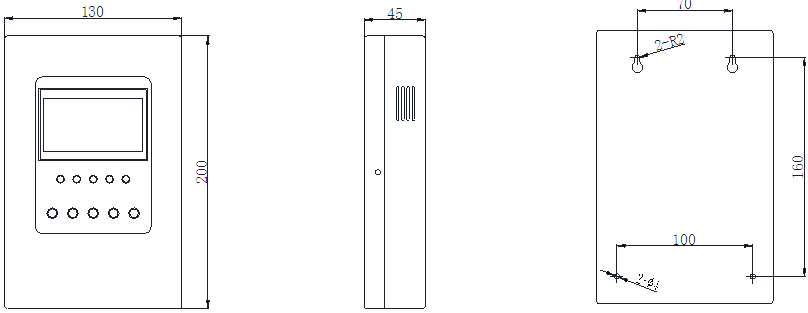

五、XSP-BK8500火灾显示盘外形尺寸图

XSP-BK8500火灾显示盘外形尺寸图

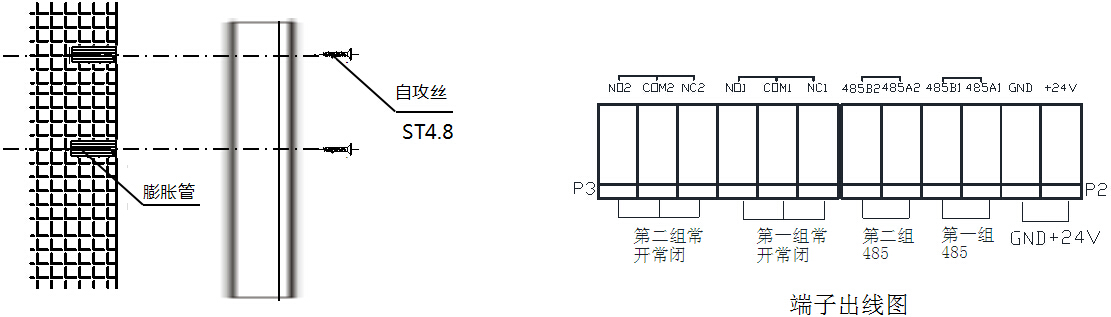

六、XSP-BK8500火灾显示盘安装及端子出线图

XSP-BK8500火灾显示盘安装及端子出线图

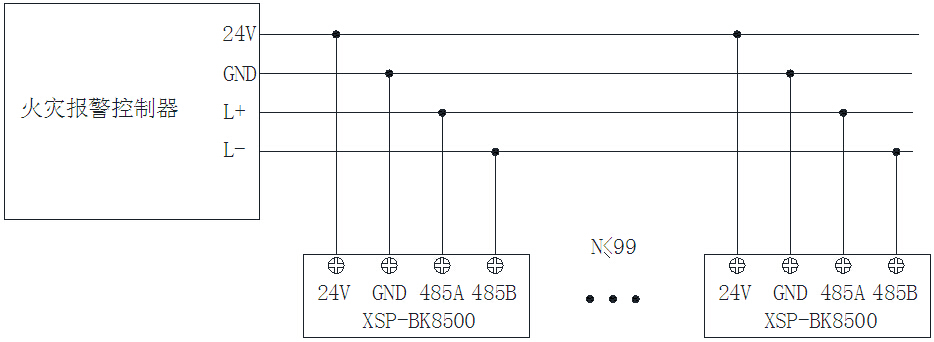

七、XSP-BK8500火灾显示盘系统接线图

　　所有外接线均应从机箱的入线口引入，并压在接线端子上。
回路传输线采用双色双绞线，其型号规格为：RVS-2×1.5mm2。
回路电阻(指回路卡到最远端编址单元两根导线的环线电阻值)小于50?。
电源线应采用双色多股塑料软线，红色为正极，黑色为负极。其型号规格为：RV-2×2.5mm2。

XSP-BK8500火灾显示盘系统接线图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	XSP-BK8500
[类型]	火灾显示盘
[工作电源]	DC19-28V
[环境湿度]	10～95﹪RH无凝露
[尺寸]	130mmx200mmx45mm
[品牌]	博康
[环境温度]	-10℃～+55℃
[监视电流]	≤23mA(24V)
[报警电流]	≤80mA(24V)
[编码范围]	1-99
[执行标准]	GB17429-2011《火灾显示盘》
