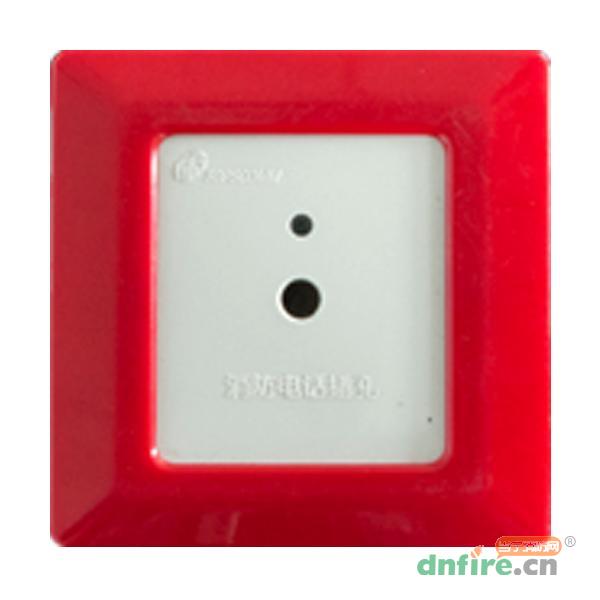

一、TS-DC-6201消防电话插孔产品特点

　　1.无极性二总线制，通信与通话共用二总线。

　　2.强电保护电路，防止现场总线错接AC220V+20%造成产品损坏。

　　3.最多可扩展100个TS-DC-6301消防电话插孔或J-SAP-TS2002手动火灾报警按钮。

　　4.TS-DC-6201消防电话插孔具有电话线路开路检测功能。

　　5.压线螺钉采用防脱设计。

二、TS-DC-6201消防电话插孔技术参数

型号	TS-DC-6201
工作电压	电话总线16V～24V
监视状态电流	≤320μA
通话状态电流	≤55mA
指示灯	红色，正常工作时闪亮，分机接入并且未开始通话时快速闪亮，通话时常亮
大气压力	86kPa～106kPa
环境噪声	≤60dB
线 制	无极性二电话总线
外形尺寸	87mm×87mm
使用环境	温度：-10℃～+55℃ 相对湿度≤95%，不凝露
执行标准	GB 16806-2006《消防联动控制系统》

三、TS-DC-6201消防电话插孔结构特征

四、TS-DC-6201消防电话插孔安装与接线

　　本消防电话插孔安装采用进线管预埋装方式，用螺钉将电话插孔安装到预埋盒上，将电话插孔外面板安装在电话插孔中扣上，安装好红色外面板，安装示意图如下：

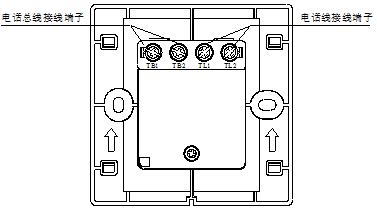

　　本消防电话插孔接线端子示意图如下：

　　其中：

　　TB1、TB2：消防电话总线，与消防电话总机连接。

　　TL1、TL2：消防电话线，与TS-DC-6301消防电话插孔或J-SAP-TS2002手动火灾报警按钮连接，应在线路末端并接24kΩ终端电阻。

五、TS-DC-6201消防电话插孔布线要求

　　消防电话总线（TB1、TB2），消防电话线（TL1、TL2）宜采用RVVP-2×1.0mm²或以上屏蔽线。穿金属管或阻燃管敷设。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	青岛鼎信消防
[型号]	TS-DC-6201
[名称]	消防电话插孔
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	87mmx87mm
[线制]	无极性二电话总线
