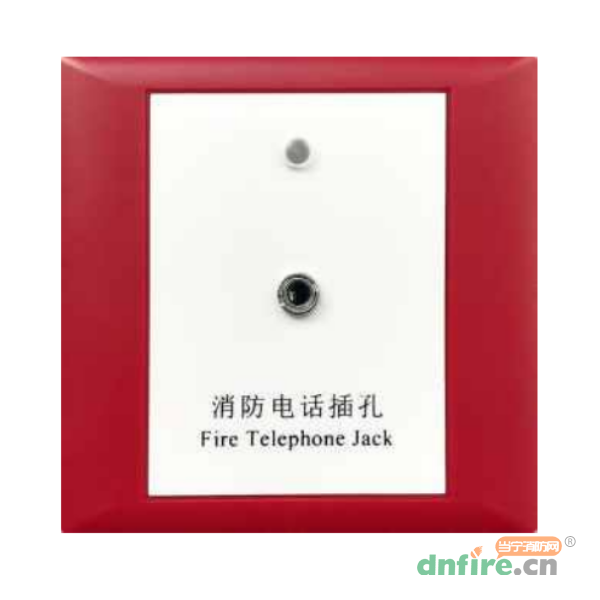

一、TN3300编码型消防电话插孔产品特点

　　1)无极性二总线，通信与通话共用，节省布线成本。

　　2)电子编码方式，有效地址范围1～100。

　　3)可配接TN3301消防电话插孔或TX3140手动火灾报警按钮。

　　4)电话线输出接口具有开路检线、短路检线功能。

二、TN3300编码型消防电话插孔接线安装

　　接线说明:

　　1)TB1、TB2：电话总线端子，无极性，用于连接电话系统的电话总线。

　　2)TL1、TL2：电话线端子，用于外接TN3301消防电话插孔、TX3140手动火灾报警按钮或TN3102消防电话分机；末端需配接24kΩ终端电阻，或通过手持编码器将该电话插孔设置为不检线工作模式。

　　布线要求：

　　电话总线和电话线均推荐选用RVVP-2×1.5mm2或以上的屏蔽线，穿金属管或阻燃PVC管敷设。

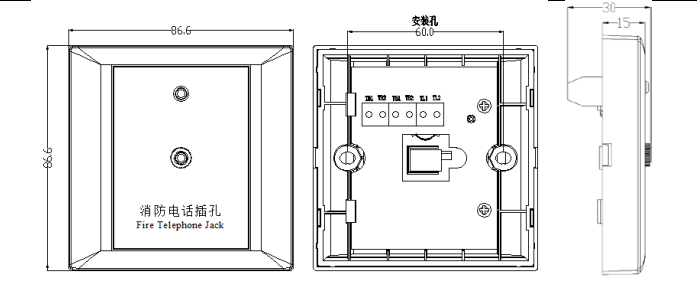

　　安装方法：

　　1)电话插孔采用预埋盒暗装方式，其底边沿距地面高度1.3m～1.5m为宜。

　　2)用2个螺钉将电话差共固定在预埋盒上（注意“消防电话插孔”印字方向），然后扣上外面板即可。

三、TN3300编码型消防电话插孔技术参数

型号	TN3300
名称	编码型消防电话插孔
品牌	泰和安
工作电压	DC24V（电话总线18V～28V）
工作电流	监视电流：≤600uA；通话电流：≤25mA
编码方式	电子编码
终端电阻	24kΩ（20kΩ～25kΩ）
工作环境温度	-10℃～+55℃
相对湿度	≤95%RH
壳体颜色	中扣为米白色，外面板为红色
重量	约65g
外型尺寸	86.6mm×86.6mm×56.3mm
执行标准	GB 16806-2006《消防联动控制系统》
