一、JTW-LD-HK3003/105缆式线型感温火灾探测器概述

　　JTW-LD-HK3003/105型缆式线型感温火灾探测器（以下简称探测器）是一种可恢复式火灾探测产品，该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二、JTW-LD-HK3003/105缆式线型感温火灾探测器工作原理

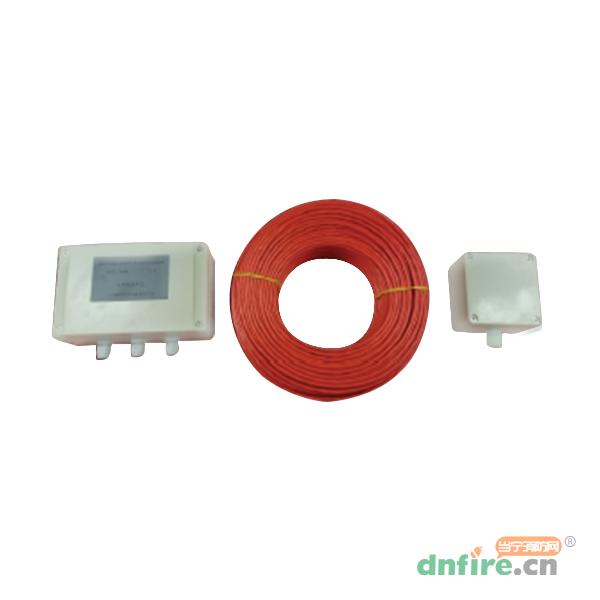

　　探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为0.6mm的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三、JTW-LD-HK3003/105缆式线型感温火灾探测器主要功能特点及技术性能

　　1.符合中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。

　　2.具有定温报警功能，定温报警阈值为105℃。

　　3.最大使用长度≤200m。

　　4.具有火灾报警、故障报警两组独立无源继电器触点输出。

　　5.可以监视感温电缆的开路、短路故障。

　　6.感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

四、JTW-LD-HK3003/105缆式线型感温火灾探测器主要技术参数

报警温度	105℃±10％
使用环境温度	-40℃～70℃
使用环境相对湿度	≤95％，无凝露
工作电压	DC24V(+25%~-50%)
静态监视电流	工作电压30V时≤25mA 工作电压24V时≤40mA 工作电压10V时≤90mA
报警状态电流	工作电压30V时≤40mA 工作电压24V时≤70mA 工作电压10V时≤160mA
自恢复保险丝	400mA
火警输出形式	继电器（报警时闭合）输出
故障输出形式	继电器转换触点输出
继电器触点容量	1A/24VDC
外形尺寸	信号处理单元外形尺寸(长×宽×高):160.0mm×100.0mm×64.5mm 终端单元外形尺寸(长×宽×高):80mm×82mm×56mm

五、JTW-LD-HK3003/105缆式线型感温火灾探测器主要应用场所

　　1.电缆隧道、电缆廊道、电缆夹层等电缆类区域；

　　2.皮带输送机或系统等；

　　3.液压站及润滑油库、油管廊及其它供油系统场所；

　　4.电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；

　　5.酒库、仓库及货架库等；

　　6.工业过程及材料输送系统；

　　7.化学品储存工厂；

　　8.计算机房、电气控制室以及其它洁净厂房等。

六、JTW-LD-HK3003/105缆式线型感温火灾探测器系统接线方式

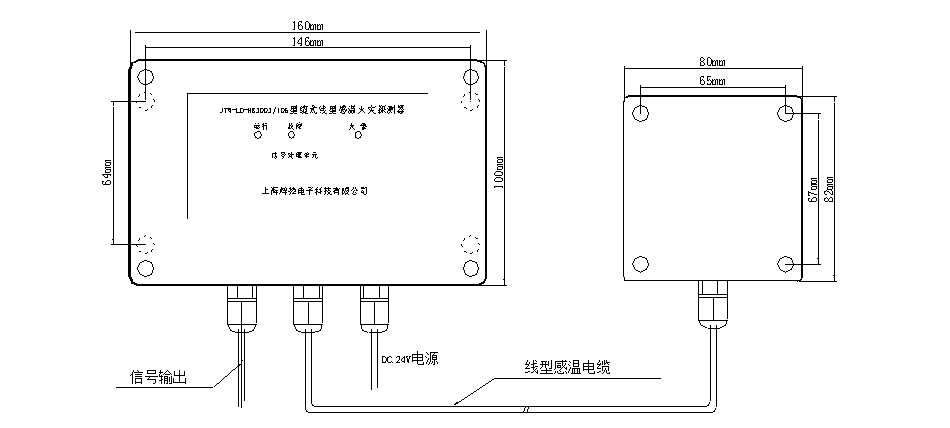

　　1．外形尺寸及安装示意图

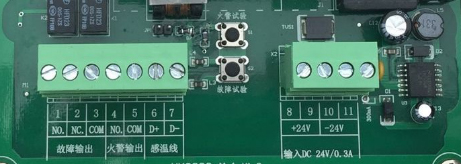

　　2．信号处理单元接线端子说明

　　1)端子8-11：DC24V电源端子，端子8、9为供电电源DC24V的正极，端子10、11为供电电源DC24V的负极。

　　2)端子4-5：火灾报警继电器（报警时闭合）输出。

　　3)端子2-3：故障报警继电器（故障时断开）输出。

　　端子1-3：故障报警继电器（故障时闭合）输出。

　　4)端子6、7：感温电缆接入端子，感温电缆中橘红色芯线(包有铝铂带的)接端子6，另一玫瑰红色芯线接端子7。

　　3．终端单元接线端子说明

　　终端单元接线端子D+、D-分别通过感温电缆的导体与信号处理单元的接线端子对应连接。

　　4.信号处理单元板上的按钮说明

　　按钮“故障试验”用于模拟短路故障故障测试；

　　按钮“火警试验”用于模拟火警测试；

　　按钮“火复”用于复位火警测试；

　　5．接线方式

　　与火灾报警控制系统配套使用时，可通过其输入（监视）模块，将线型感温探测器的报警信号接入系统，其接线方式见下

七、JTW-LD-HK3003/105缆式线型感温火灾探测器信号处理单元显示状态说明

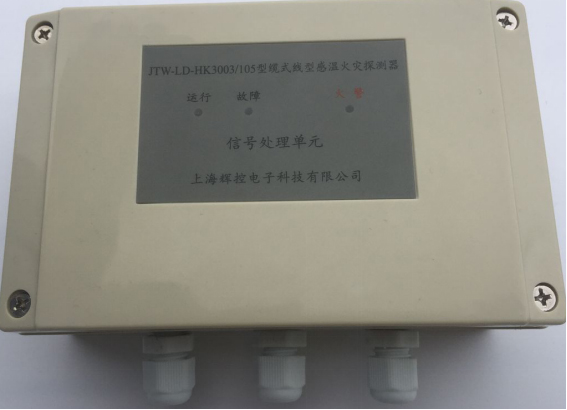

　　1.在正常监视状态下，信号处理单元上的运行LED指示灯（绿色）闪亮。

　　2.当故障LED指示灯（黄色）闪亮时，表示感温电缆存在开路

　　3.当故障LED指示灯（黄色）常亮时，表示感温电缆存在短路故障。

　　4.当火灾报警LED指示灯（红色）点亮时，表示探测器保护区域内温度异常，已经达到规定的定温报警阈值，系统处于火灾报警状态。

八、JTW-LD-HK3003/105缆式线型感温火灾探测器安装

　　1.感温电缆安装要求

　　DC24V供电源端子（+24V、-24V）对地绝缘电阻应大20MΩ；

　　探测器端子（D+、D-）所接的感温电缆对地绝缘电阻应大20MΩ；

　　感温电缆应以连续的无抽头或无分支的连接布线方式安装，并严格按照设计要求进行施工,如确需中间接头时，必须使用专用的感温电缆中间接线盒；

　　感温电缆可以采用直线式、缠绕式或正弦波式敷设，为提高探测灵敏度尽量采用与被保护对象的接触式安装，安装时宜采用专用夹具；

　　感温电缆安装过程中要求避免重力挤压冲击；

　　安装时严禁硬性弯曲（弯曲半径要大于0.2m）、扭转感温电缆；

　　感温电缆安装完毕后，应没有破损、划伤等现象，确保防水性能，并测量绝缘状况良好；

　　严禁在温度超过75度的环境中，使用该感温电缆；

　　对正常工作时最高表面温度超过75度的被保护对象，严禁使用该感温电缆。

　　2.信号处理单元与终端单元的安装

　　信号处理单元安装在室内时，应将其固定在现场附近的墙壁上或金属框架上；采用集中安装的原则，距地高度应在1.5m左右；

　　信号处理单元安装在室外时，应有外罩防雨箱；

　　信号处理单元应安装在明显便于观察、维护的位置，并设醒目标志牌；

　　安装信号处理单元、终端单元时，必须保证盒体的密封性能，以保证达到探测器各部分的防护等级。否则，将使探测器可靠性下降，降低探测器的性能，并造成探测器误报火警或故障情况的发生。

　　3.安装完毕后或更换新的感温线后,必须按信号处理单元板上的“模拟火警”按钮,模拟火警测试。

九、JTW-LD-HK3003/105缆式线型感温火灾探测器常见故障处理

　　1.当探测器有故障时，可以通过信号处理单元LED指示灯的显示状态，检查相应的部位，并采取相应的措施。

　　2.当探测器中间有接头时，必须采用感温电缆中间接线盒，并按要求安装接线，以保证探测器的稳定运行。

　　3.对于偶发性误报火警或误报故障的探测器，应做好记录，并从以下几个方面查找原因，排除故障：

　　检查信号处理单元、感温电缆中间接线盒、终端单元密封是否良好。

　　检查感温电缆护套有无破损。

　　检查信号处理单元、感温电缆中间接线盒、终端单元的端子接线是否牢固可靠、连接良好。
