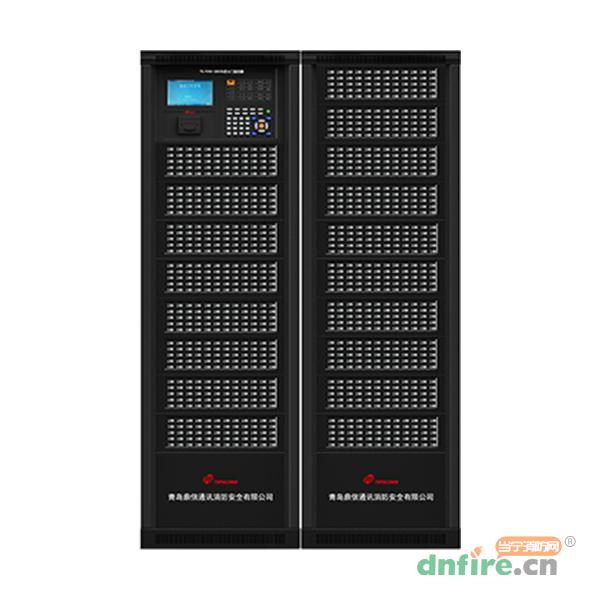

一、TS-FHM-5000G防火门监控器产品特点
采用自主知识产权的TC-BUS通信协议，实现可供电的大电流无极性二总线通信，不需外加电源，具有经济、布线方便、抗干扰性强、驱动能力强的特点；
标准立柜式结构，模块化设计；
最多可配置20块60键的总线盘，可直接控制总线上的防火门；
火警和故障输出各1路；
可灵活配置回路数，配置局域联网系统组成大型防火门监控系统；
屏蔽、故障、反馈等信息的快速上传，上传时间小于1s；
超宽范围工作电压，最高可达AC420V；
采用智能供电管理，具有备电充放电管理功能及完善的保护功能；
全功能键盘，支持拼音、数字、字符、特殊符号等输入，操作便捷；
大容量，最多可控制20个回路，每个回路最多252个地址点，总容量达到5040点；
7英寸彩色大屏幕液晶显示器，全汉字操作菜单，信息显示直观；
联网功能，实现火警信息、联动信息的组网传输和操作，可外接图形显示装置等设备；
极强的现场编程能力，支持联动关系的预编程和现场下载；
完善的系统防护设计，具有短路、断路、过流及抗雷击保护，运行更稳定；
支持TTS功能，以中文语音的方式播放信息。
二、TS-FHM-5000G防火门监控器技术特性
| 内容 |
技术参数 |
| 型号名称 |
TS-FHM-5000G防火门监控器 |
主电电源
|
额定电压AC220V |
| 宽电压范围AC176V～AC420V 可接入 |
| 备电电源 |
2块 12V/7Ah 蓄电池 |
| 总线电压 |
总线16V～28V |
| 总线电流 |
标准回路卡最大输出电流0.6A |
| 容 量 |
每个回路最多可挂接252个现场总线设备，20个回路总容量达到5040点 |
| 液晶规格 |
800×480，7英寸彩色液晶屏 |
| 打印机 |
微型热敏打印机 |
| 外形尺寸 |
552mm×460mm×1718mm（长×宽×高） |
| 重 量 |
150kg |
使用环境
|
温 度：0℃～+40℃ |
| 相对湿度≤95%，不凝露 |

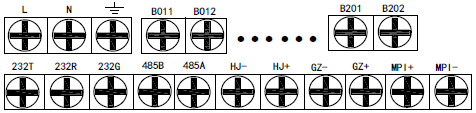

三、TS-FHM-5000G防火门监控器接线说明
L、N、地线：交流220V电源（地线为保护地线）。
GZ+、GZ-：故障信号输出，DC24V有源输出，最大输出电流150mA。
HJ+、HJ-：火警信号输出，DC24V有源输出，最大输出电流150mA。
485A、485B：RS485总线接口。
232G、232R、232T：RS232总线接口。
BN1、BN2（N=01～20）：标准无极性二总线接口。
MPI+、MPI-：局域联网总线接口。
注意：MPI+、MPI-联网总线有极性，需要与联网卡上的接线端子的正负极严格对应连接。
