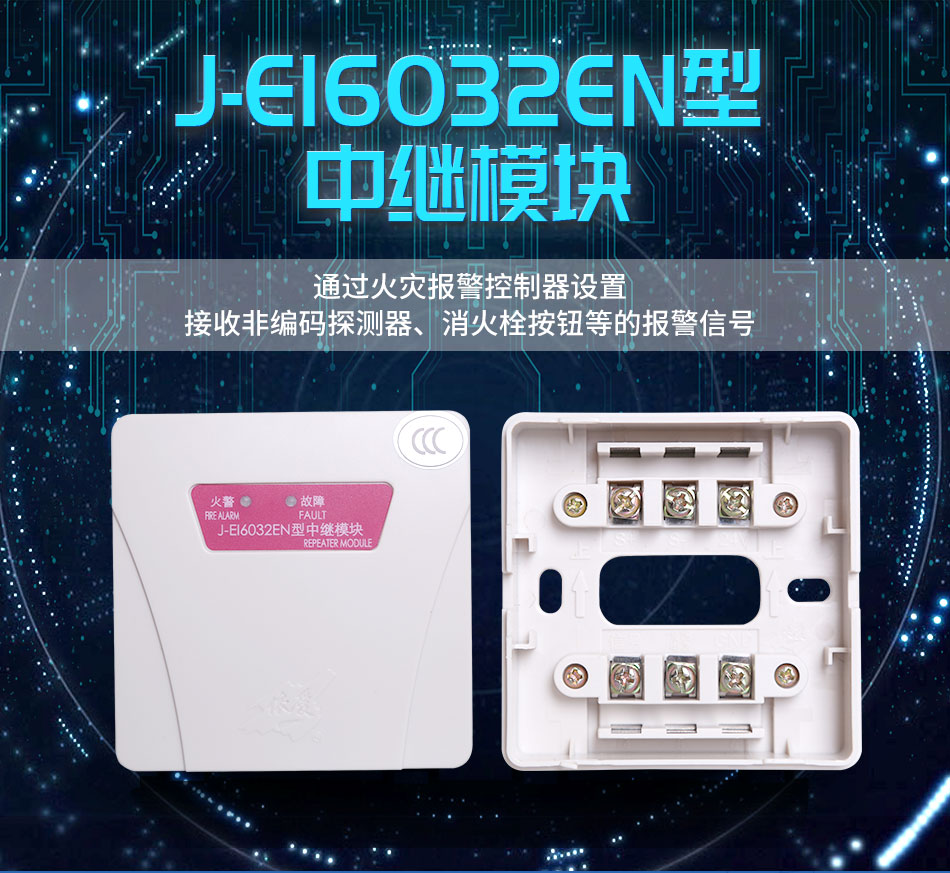

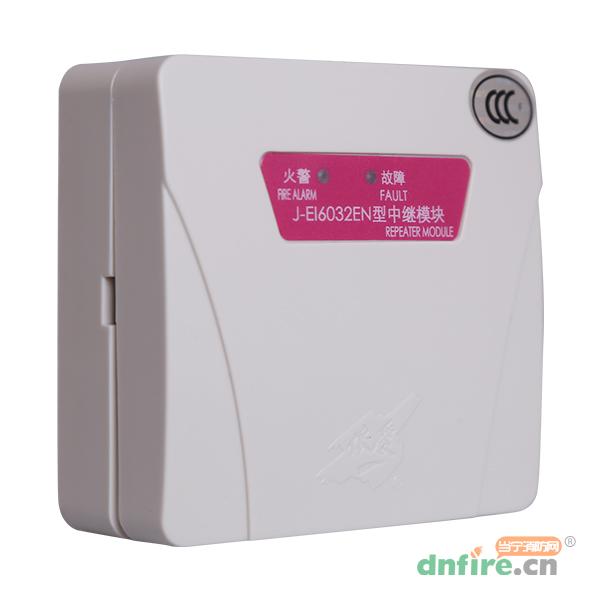

一、J-EI6032EN中继模块性能特点

　　·电子编码，唯一ID，控制器在线编址或编码器设地址，自动登录，安装调试方便。

　　·内含CPU和智能软件，智能化程度高。四线制无极性，插拔式结构，接线方便，外形美观。

　　·可为非编码火灾探测器（线型光束感烟火灾探测器、线型感温火灾探测器、点型红外/紫外火焰探测器等）提供可复位DC24V电源，并接收其的报警信号。

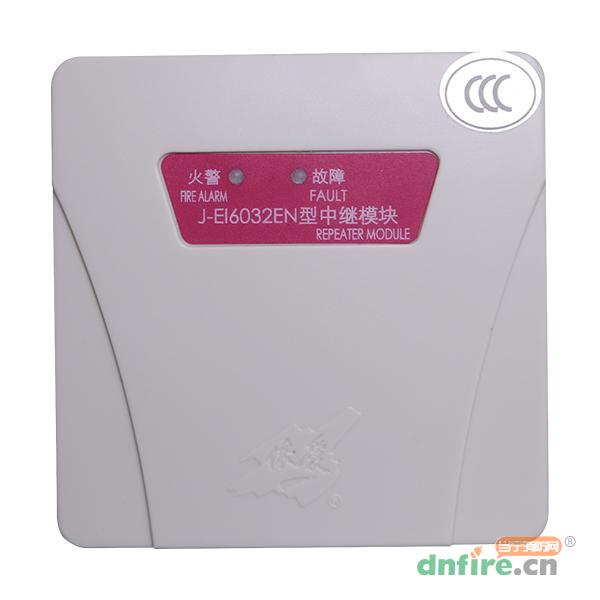

　　·可检测配接的非编码火灾探测器的状态信息（正常、断线、火警）及DC24V电源断线故障。有“火警”灯可直观指示巡检与报警状态，“故障”灯可直观指示断线故障。

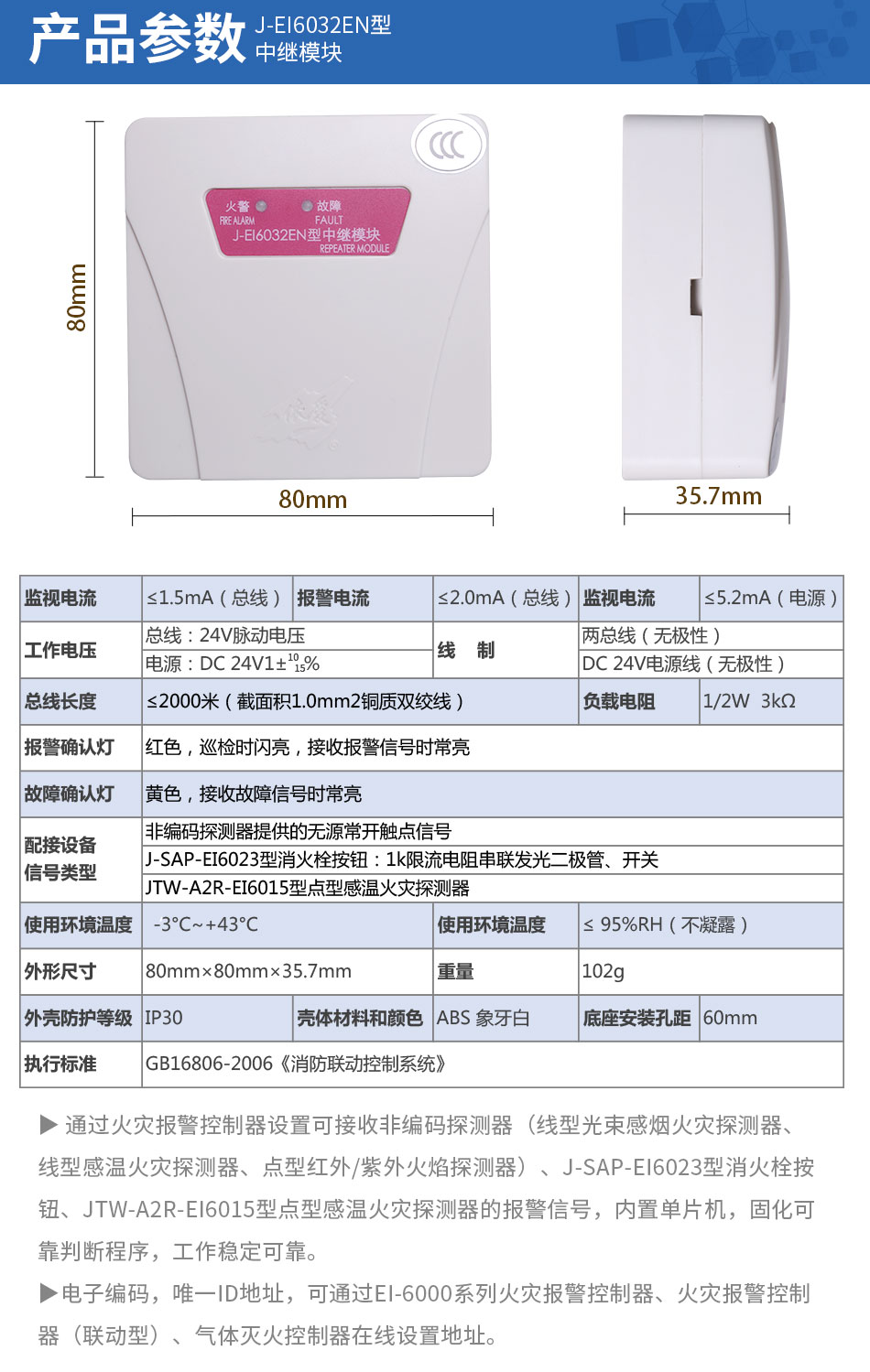

二、J-EI6032EN中继模块技术指标　

使用环境温度	-10°C～50°C
使用环境湿度	≤95%RH（不凝露）
总线工作电压	24V脉动电压
线制	两总线（无极性）
24V电源	DC24V±1015% DC24V电源（无极性）
监视电流	≤1.5mA（总线）
总线长度	≤2000m
报警电流	≤2.0mA（总线）
负载电阻	1/4W3kW（红色套管）
监视电流	≤5.2mA（DC24V电源）
电源最大输出电流	≥200mA
外壳防护等级	IP30
报警确认灯	红色，巡检闪亮，报警常亮
故障确认灯	黄色，接收故障信号时常亮

三、J-EI6032EN中继模块安装与接线

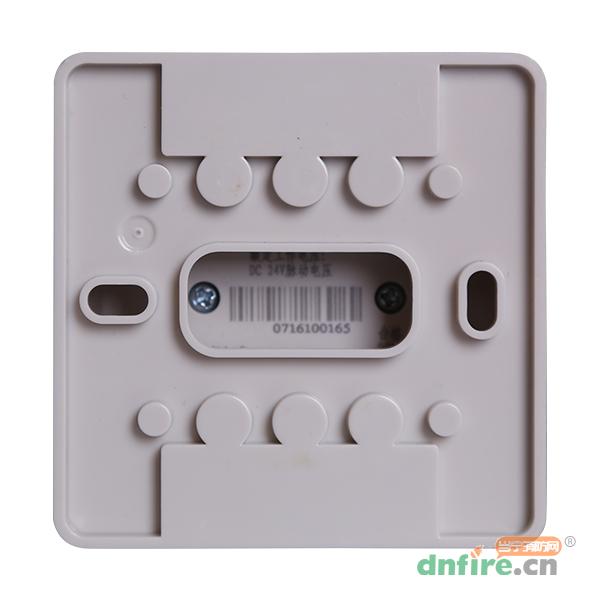

　　·EI6032EN模块采用插拔式结构，接线端子位于EI6039底座上，利用底座上安装孔用M4螺钉固定（注意方向），连接线从底座穿线孔进入，接线完成后再将模块插入底座。

　　EI6032EN模块一般安装在配接非编码探测器等外部设备附近。

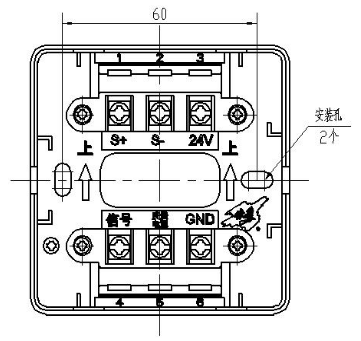

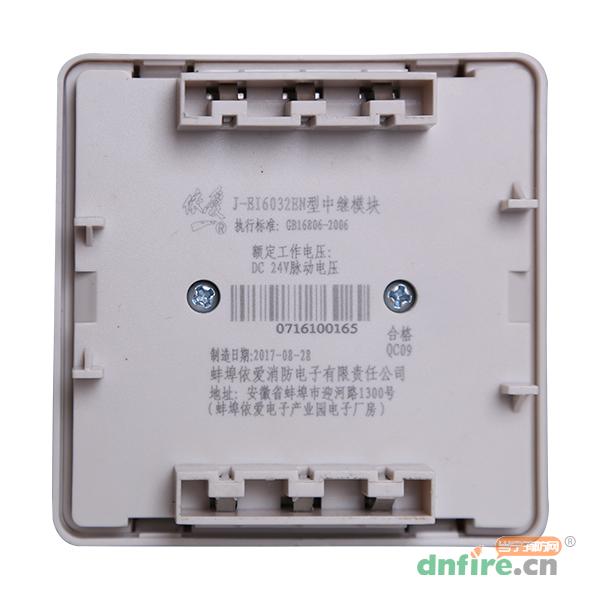

　　·EI6032EN模块的底部示意图：

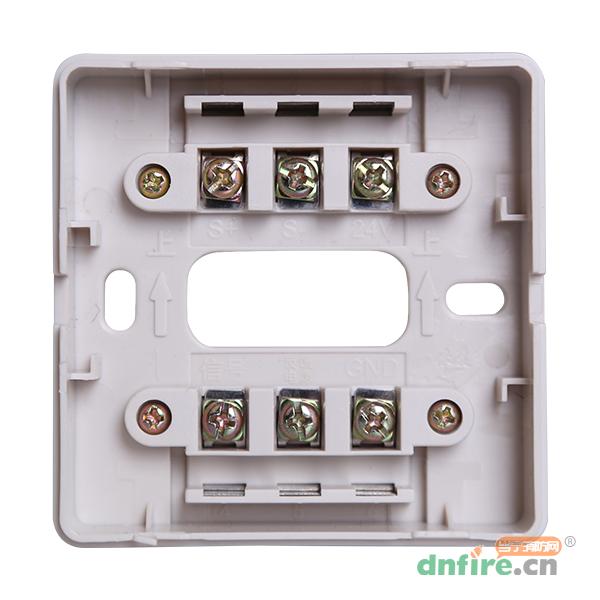

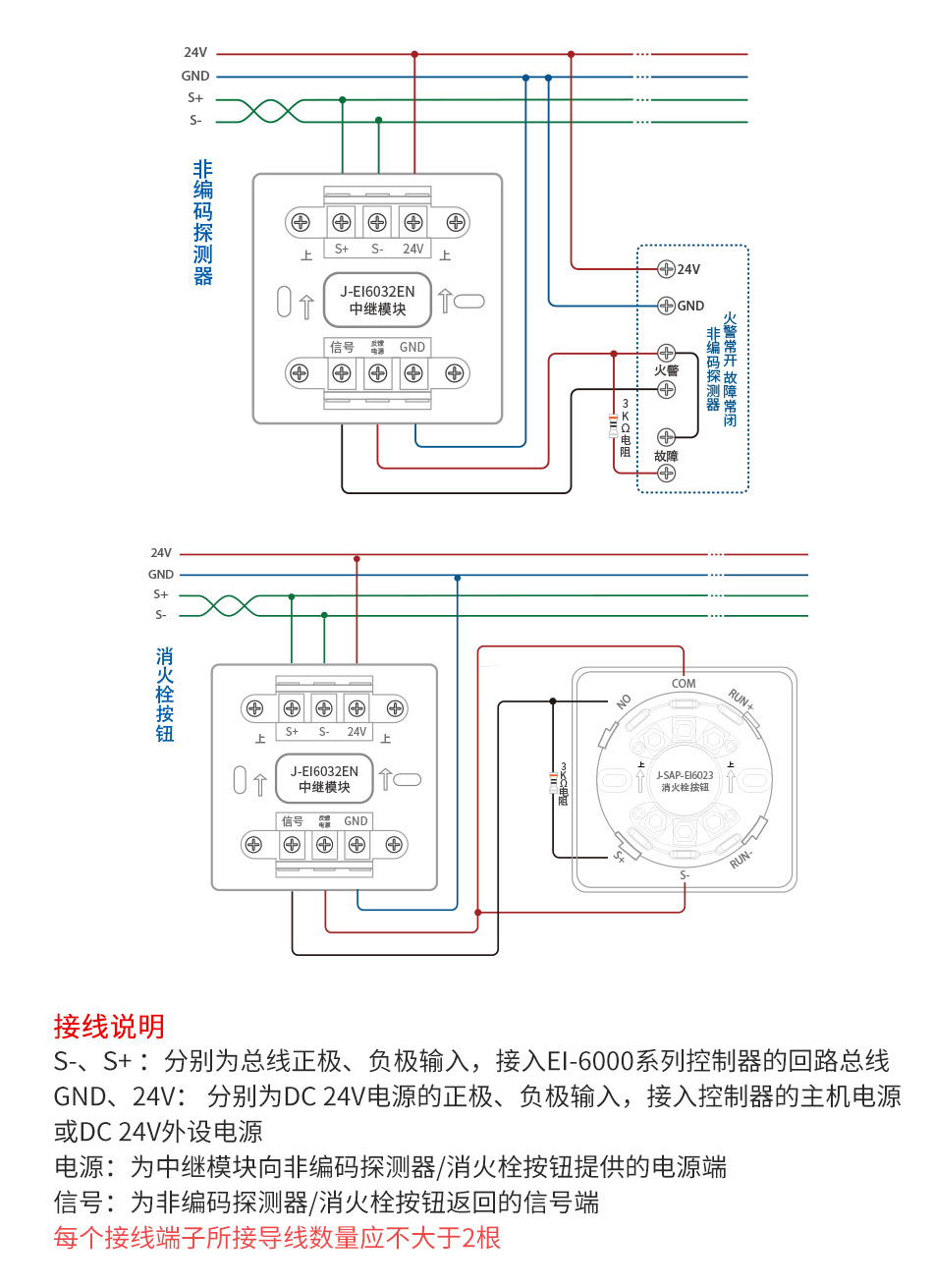

　　·EI6039模块底座上有六个带字母标识的接线端子，“S+”、“S-”分别为总线正极、负极输入，“24V”、“GND”分别为DC24V电源的正极、负极输入。“S+”、“S-”接入EI-6000系列控制器的回路总线，“24V”、“GND”接入控制器的主机电源或DC24V外设电源。

　　“电源”为中继模块向非编码探测器等外部设备提供的电源端，“信号”为非编码探测器等外部设备返回的信号端。每个接线端子所接导线数量应不大于2根。

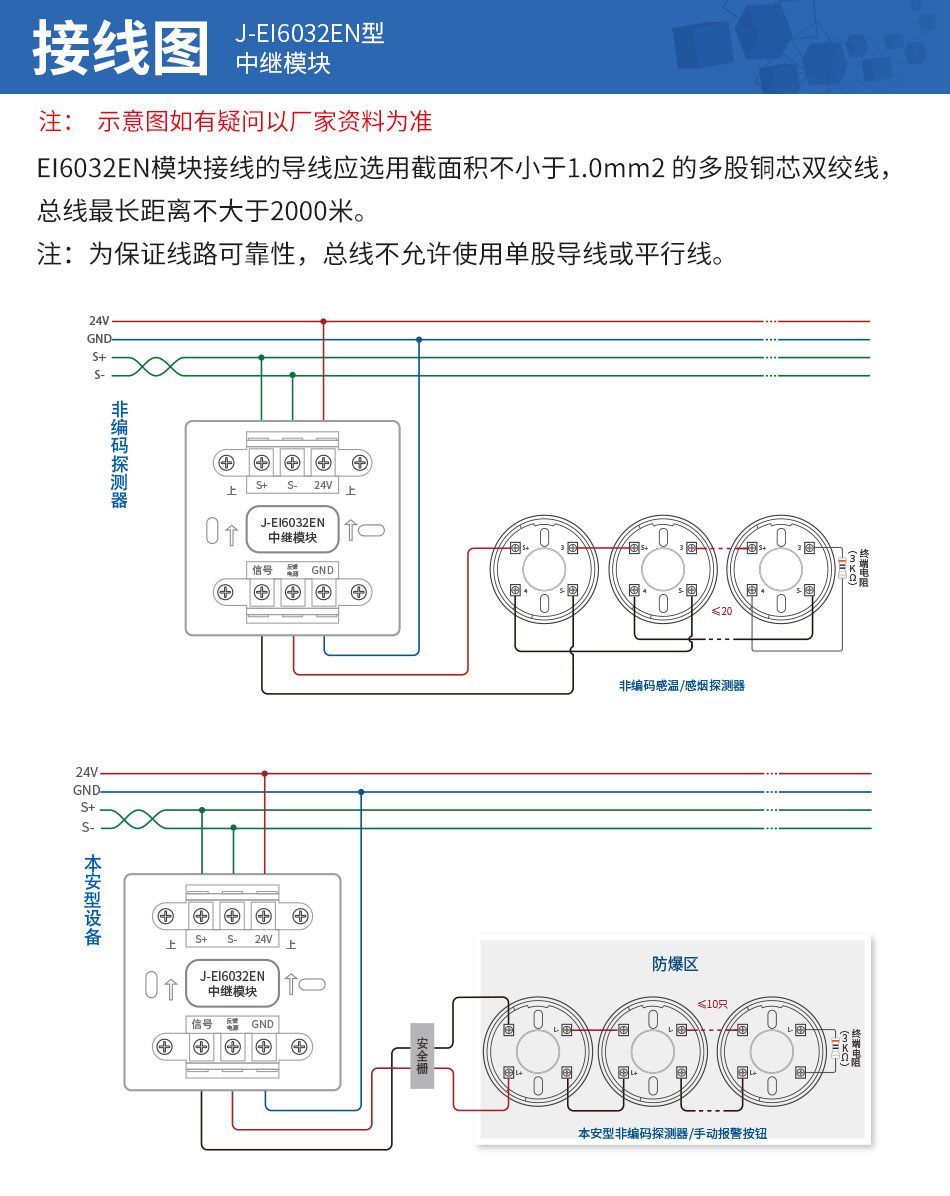

　　·与提供火警一组触点的非编码探测器连接方式：

　　3k电阻与触点并联直接接于“电源”、“信号”端。

　　对于保护变压器的感温电缆应使用带屏蔽层的产品，屏蔽层应可靠接地。以防止因感应引入高电压损坏中继模块。
