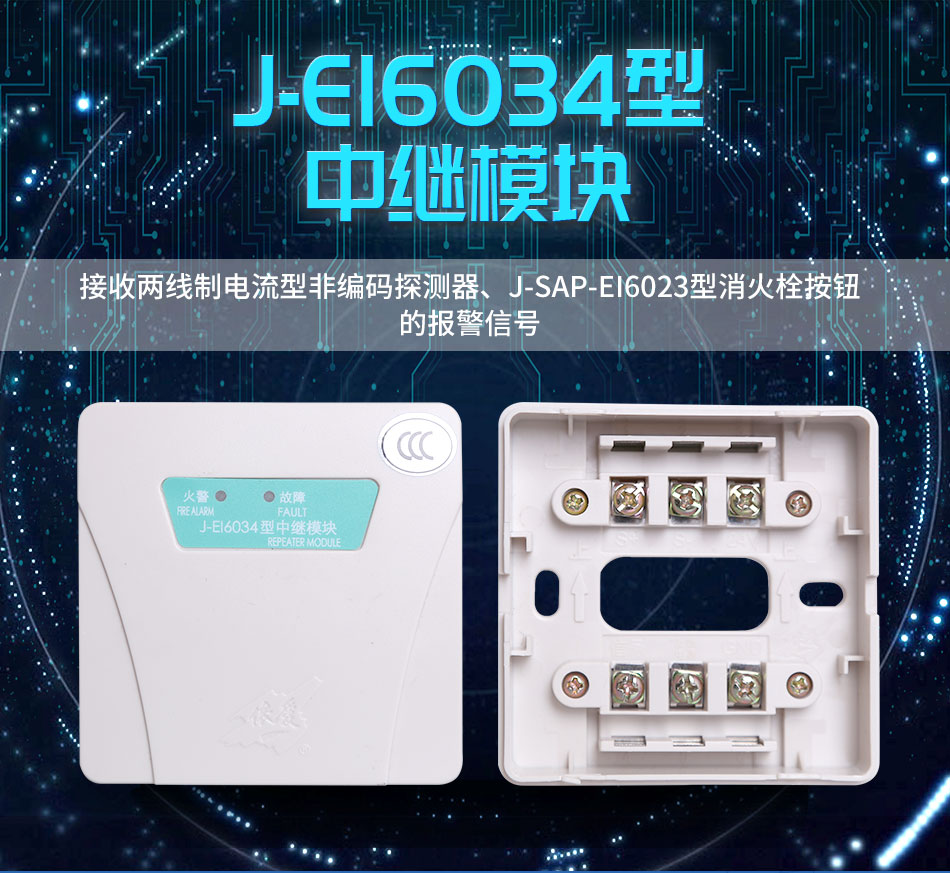

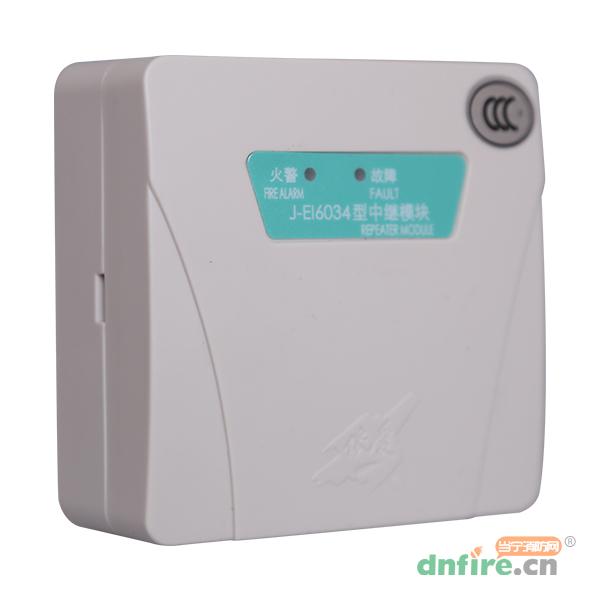

一、J-EI6034中继模块性能特点
·电子编码，唯一ID，控制器在线编址或编码器设地址，自动登录，安装调试方便。
·J-EI6034中继模块内含CPU和智能软件，智能化程度高。四线制无极性，插拔式结构，接线方便，外形美观。
·J-EI6034中继模块可接收两线制电流型非编码探测器、J-SAP-EI6023型消火栓按钮等外部设备的报警信号；可与S2004型齐纳安全栅一同配接本安型非编码火灾探测器（电流型）、消火栓按钮等外部设备，应用于防爆火灾探测场所。

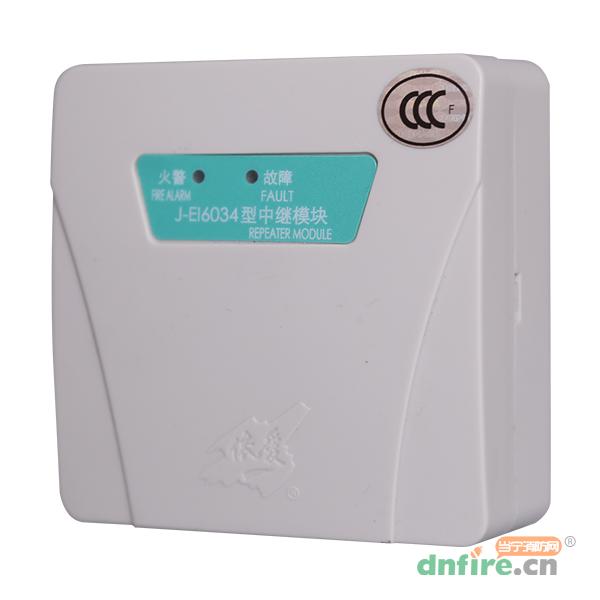

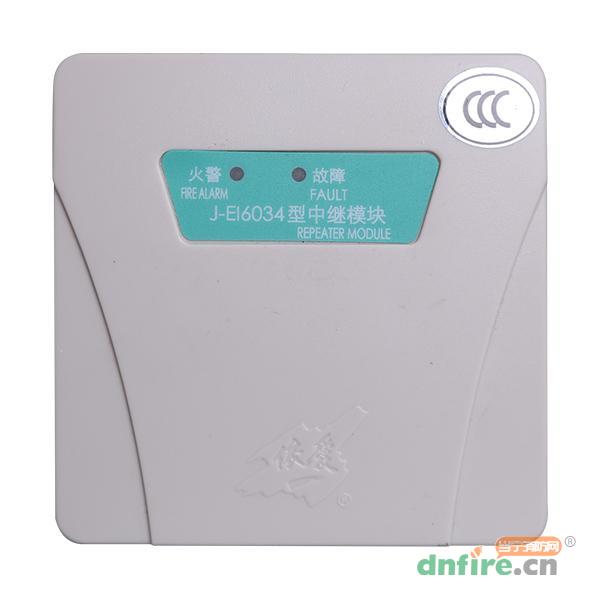

·J-EI6034中继模块可检测配接的非编码火灾探测器的状态信息（正常、断线、火警）及DC24V电源断线故障。输出可复位的电源供非编码火灾探测器使用，有“火警”灯可直观指示巡检与报警状态，“故障”灯可直观指示断线故障。

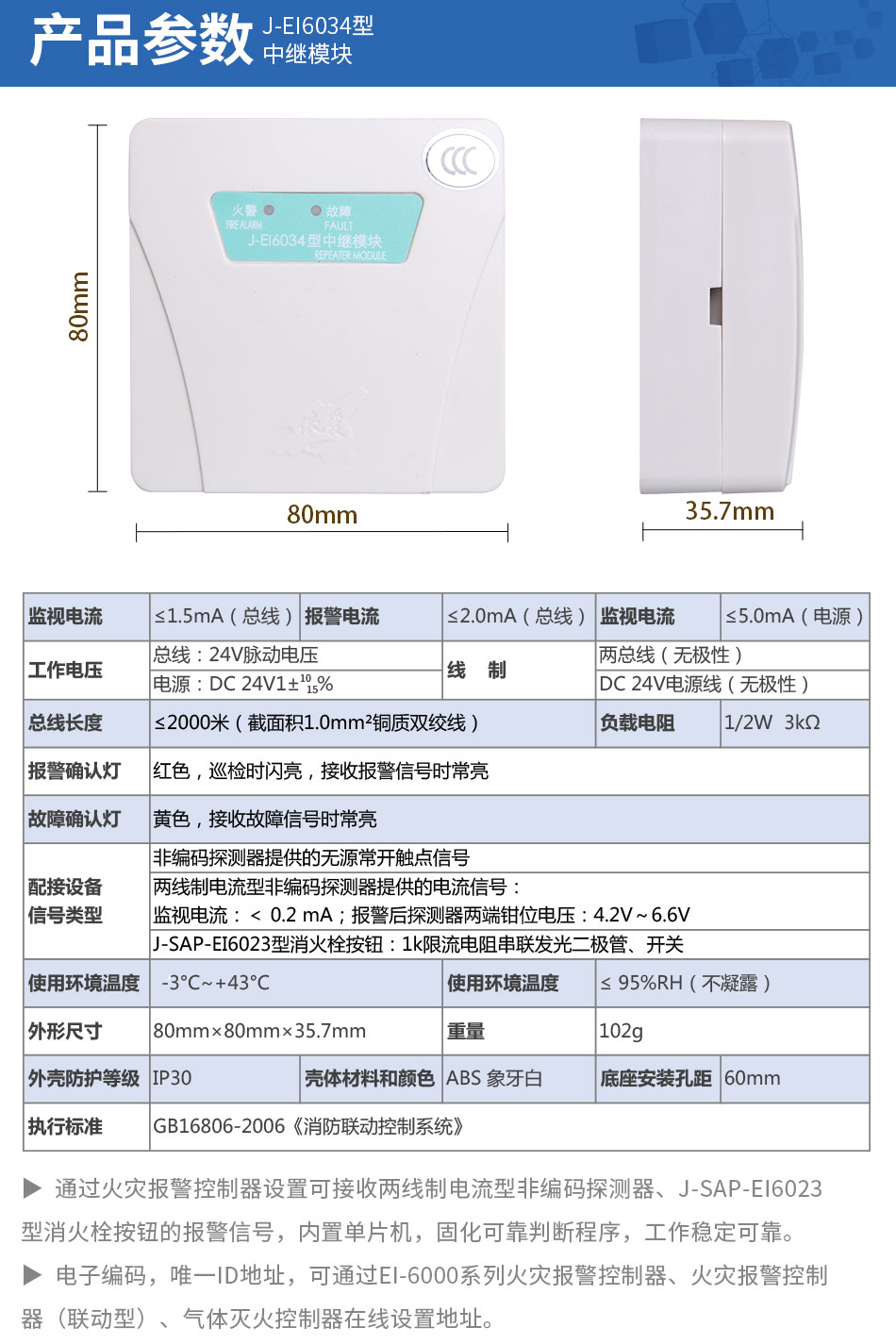

二、J-EI6034中继模块技术指标
| 使用环境温度 |
-10°C～50°C |
| 使用环境湿度 |
≤95%RH（不凝露） |
| 总线工作电压 |
24V脉动电压 |
| 线制 |
两总线（无极性） |
| 24V电源 |
DC24V±1015% DC24V电源（无极性） |
| 监视电流 |
≤1.5mA（总线）
≤5.0mA（DC24V电源）
|
| 总线长度 |
≤2000m |
| 报警电流 |
≤2.0mA（总线） |
| 负载电阻 |
1/4W3kW（红色套管） |
| 外壳防护等级 |
IP30 |
| 报警确认灯 |
红色，巡检闪亮，报警常亮 |
| 故障确认灯 |
黄色，接收故障信号时常亮 |
三、J-EI6034中继模块安装与接线
·EI6034模块采用插拔式结构，接线端子位于EI6039底座上，利用底座上安装孔用M4螺钉固定（注意方向），连接线从底座穿线孔进入，接线完成后再将模块插入底座。
EI6034模块一般安装在配接非编码探测器/消火栓按钮等外部设备附近。

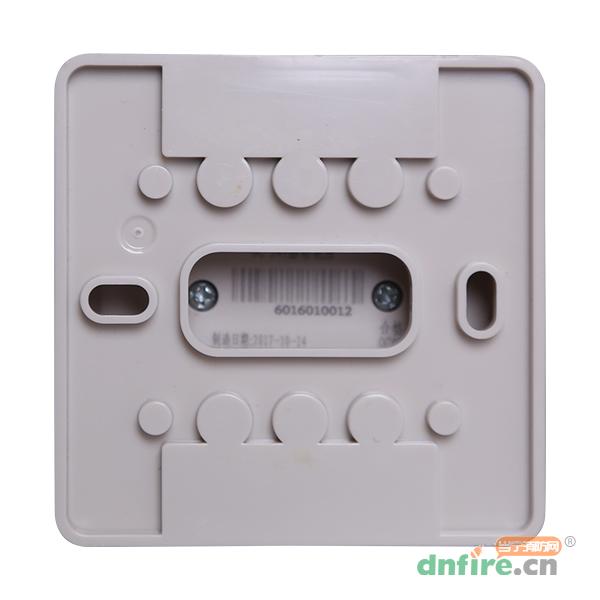

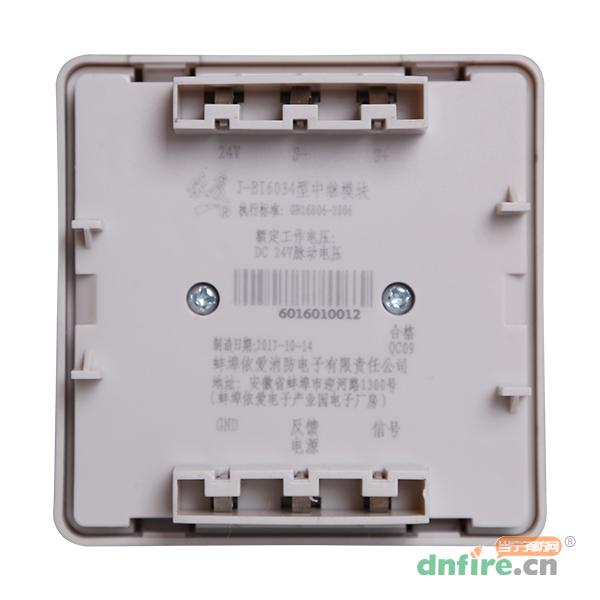

·EI6034模块的底部示意如主图：

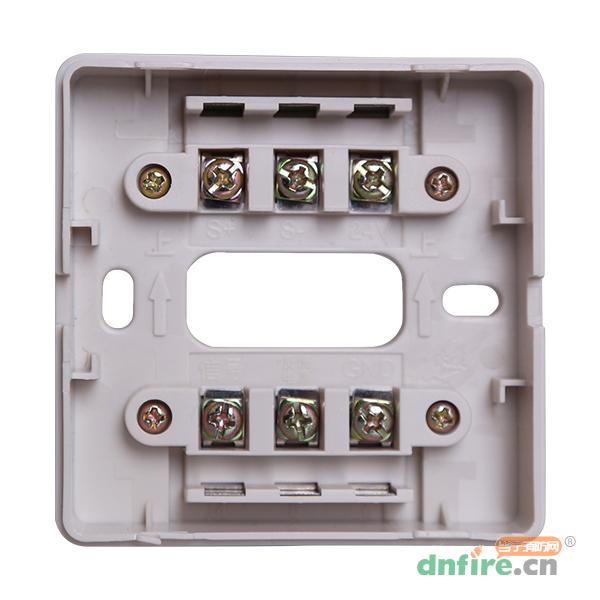

·EI6039模块底座上有六个带字母标识的接线端子，“S+”、“S-”分别为总线正极、负极输入，“24V”、“GND”分别为DC24V电源的正极、负极输入。“S+”、“S-”接入EI-6000系列控制器的回路总线，“24V”、“GND”接入控制器的主机电源或DC24V外设电源。
“电源”为中继模块向非编码探测器/消火栓按钮等外部设备提供的电源端，“信号”为非编码探测器/消火栓按钮等外部设备返回的信号端。每个接线端子所接导线数量应不大于2根。

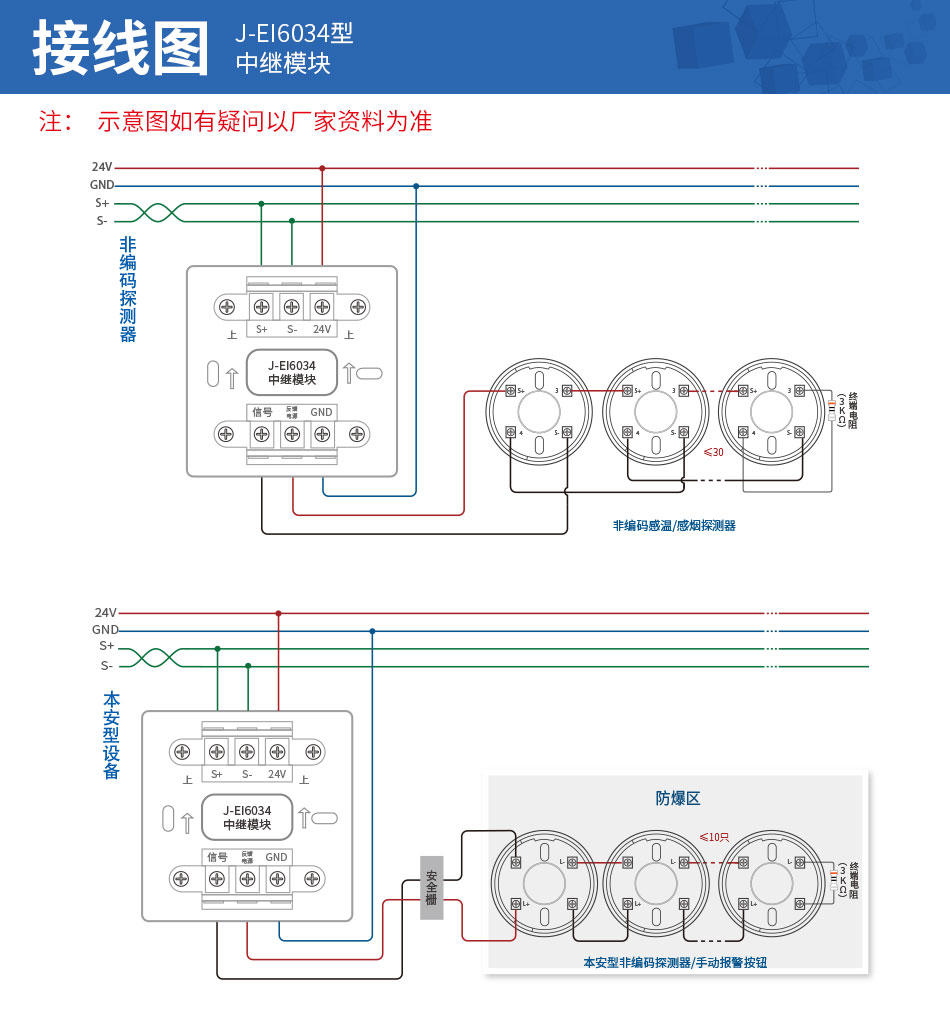

·与J-SAP-EI6023型非编码消火栓按钮的连接方式：
所有消火栓按钮的S+、S-分别并联后接6034模块的“电源”、“信号”端，3k负载电阻置于线路最末端。
·与JTW-A2R-EI6015非编码感温探测器的连接方式见手册JTW-A2R-EI6015部分。
·与本安型非编码探测器/手报（不多于10只）及安全栅的连接方式：
注：与EI6023、本安型探测器/手报的接线方式“电源”、“信号”有极性，不要接反，否则将无法报警。线路的最末端应接3k负载电阻，否则模块将无法检测输出线故障。
对配接的两线制电流型非编码探测器参数要求：
监视电流：＜0.2mA；报警后探测器两端电压：4.2V～6.6V。
