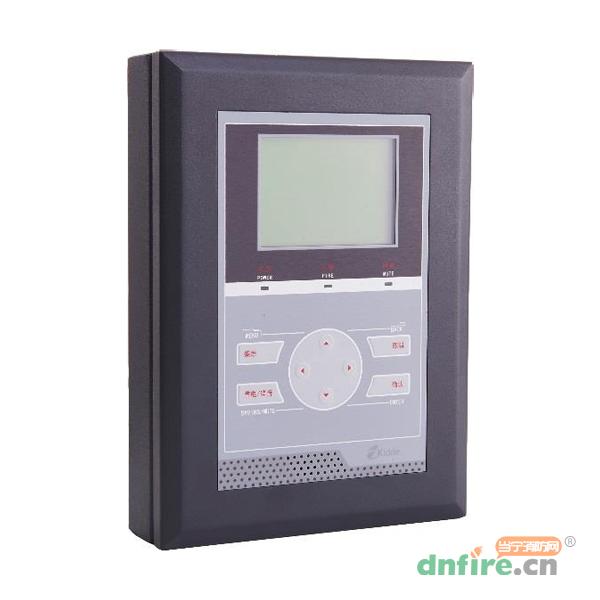

一、GS-ZF-8000火灾显示盘产品概述

　　GS-ZF-8000火灾显示盘是一款智能型消防总线式汉字火灾显示盘，用来显示已报火警的汉字信息并同时发出声光报警信号。它通过与GS8000火灾报警控制器相连，处理并显示火灾报警控制器传送过来的数据。当用一台火灾报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置该火灾显示盘。

　　GS-ZF-8000火灾显示盘适用配接于H系列GS8000控制器，火灾报警控制器每个回路最多可配接252台火灾显示盘。

火灾显示盘俗称楼层显示器，专门用于建筑内不同楼层中显示本层的火警信息。GS-ZF-8000型火灾显示盘设计美观大气，根据预设的点位，能自动显示GS8000控制器上对应点位、保护区域的火警信息，对于专业消防人员和物业人员起到很好的火警辅助定位作用。

　　大屏幕液晶显示器，240*160点阵

　　壁挂式安装

　　最多可显示500条火警

　　支持省电模式，背光延时自动关闭

　　直接接入回路总线

　　单回路最大可以接252台显示盘

二、GS-ZF-8000火灾显示盘主要技术参数

型号	GS-ZF-8000
工作电压	DC20.4V—DC27.6V
显示容量	500条火警信息
显示范围	000000～999999分区中任意火警信息
线制	四线制，总线和电源线各两根，不分极性
功耗	监视状态：≤26mA(DC24V) 火警状态：≤50mA(DC24V)
使用环境	温度：0℃～＋40℃ 相对湿度：≤95%，不凝露
外形尺寸	320mm×230mm×69mm
执行标准	GB17429-2011

三、GS-ZF-8000火灾显示盘结构特征、安装与布线

　　1、外形及安装尺寸

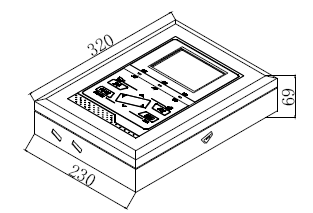

　　GS-ZF-8000火灾显示盘的外形尺寸示意图如下：

　　GS-ZF-8000火灾显示盘采取壁挂式安装方式，外接线路可直接与火灾显示盘的端子板连接。

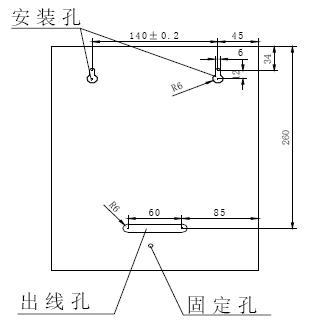

　　GS-ZF-8000火灾显示盘的固定尺寸示意图如下：

　　2、接线端子说明

端子	使用说明
D1I	+24V进线端子
G1I	地线进线端子
D1O	+24V出线端子
G1O	地线出线端子
D2	+24V端子
G2	地线端子
Z1	消防总线入线端子
Z2	消防总线入线端子
