一、RCU-GS8000直接控制盘产品概述

　　RCU-GS8000直接控制盘是专为消防控制系统中的重要设备（如消防泵、排烟机、送风机等）实施可靠控制而设计的。控制盘采用模块化结构设计，可与JB-TBZ-GS8000、JB-TGZ-GS8000、JB-TTZ-GS8000火灾报警控制器（联动型）配合使用。

二、RCU-GS8000直接控制盘产品特点

　　（1）控制面板、输出板均采用模块化设计，配置灵活。

　　（2）RCU-GS8000直接控制盘每路直控输出采用4线或3线接线方式，实现控制输出和反馈信号检测；控制输出为DC24V有源输出，反馈输入为无源常开输入。

　　（3）RCU-GS8000直接控制盘具有检线功能，能够检测外控线路的短路、断路故障。

　　（4）启/停按键受手动锁控制，防止意外触碰导致的设备误动作，可靠性高。

三、RCU-GS8000直接控制盘产品特点

型号	RCU-GS8000
控制盘容量	每块控制盘最多16路输出
工作电压	DC24V，电压范围DC20V~DC30V
静态功耗	＜1W（控制盘自身功耗，不含输出）
控制输出	有源输出，单路最大输出DC24V/1A，但总的输出能力不能超过输入电源的带载能力。
反馈输入	无源常开
线制	每路与被控设备之间采用4线或3线连接（启、停双控设备需2路控制）
使用环境	温度：0℃～+40℃ 相对湿度：≤95%，不凝露

四、RCU-GS8000直接控制盘结构特征、安装与布线

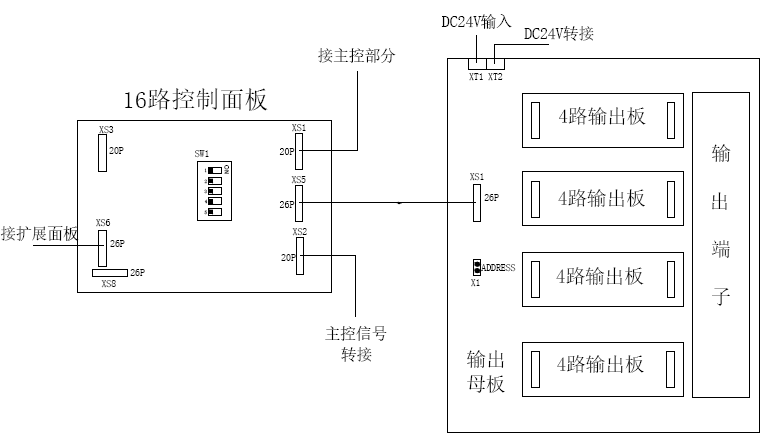

　　每块RCU-GS8000直接控制盘由1块16路控制面板、1块输出母板和4块4路输出板组成，如下图所示：

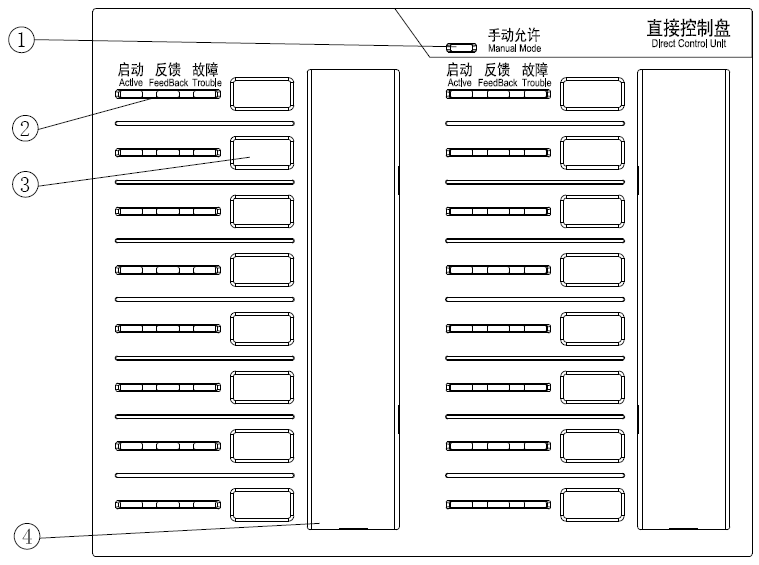

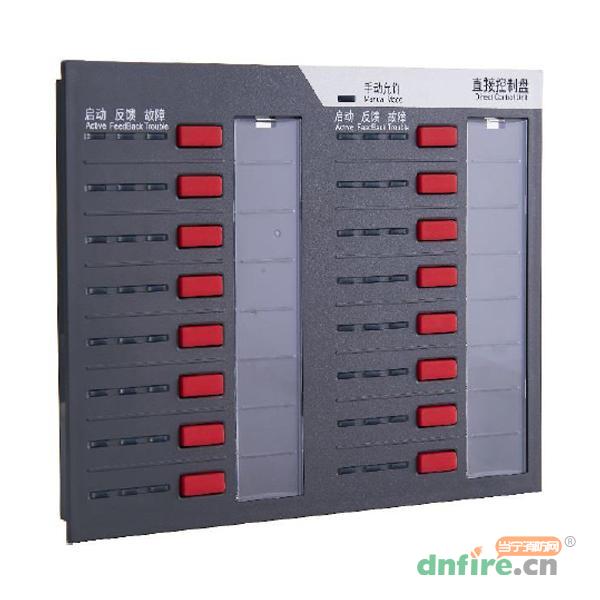

　　其中，16路控制面板如下图所示，包含16路直控单元，每路直控单元包含1个按键和3个状态指示灯。

　　①手动允许指示灯：绿色，当手动锁置于“Ⅱ”档位置时此灯点亮，表示控制盘处于手动允许状态，此时用户可通过面板上的按键进行启动/停动操作。

　　②状态指示灯：每路输出对应3个状态指示灯，用于指示当前所处的状态。

　　启动灯：红色，此路发出启动信号后该灯点亮，若在10秒内未收到反馈信号，该灯闪烁。

　　反馈灯：红色，此路接收到反馈信号时，该灯点亮。

　　故障灯：黄色，此路外控线路发生短路和断路时，该灯点亮。

　　③启动/停动键：每路对应1个按键，用于启动/停动此路对应的外控设备；按下启动，再次按下则停动。

　　④标签栏：用于标注被启动设备的位置信息。

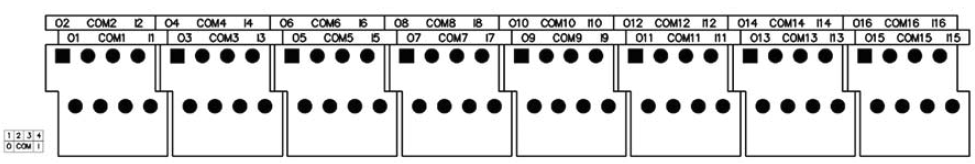

　　控制盘对外接线端子如下图所示：

　　输出端子采用插拔式端子，端子含义说明如下：

　　（1）1-O：直接控制输出线正极；

　　（2）2-COM：直接控制输出线负极；

　　（3）3-COM：无源常开反馈输入线1；

　　（4）4-I：无源常开反馈输入线2。

　　O、COM之间应在线路末端安装ZD-01终端器；非启动状态下O、COM之间有反向检线电压，启动状态下，O、COM之间输出电压为DC24V，最大输出电流为1A。

　　I、COM之间应在线路末端并联4.7kΩ电阻，应连接被控设备的无源常开反馈端。

　　布线要求：

　　直控盘输出布线可采用4线方式或3线方式，当2条COM线单独布线时为4线方式；当2条COM线共用1条布线时为3线方式。

　　接线宜采用RV或BV铜芯导线，1.0mm²≤导线截面积≤2.5mm²。

五、RCU-GS8000直接控制盘应用

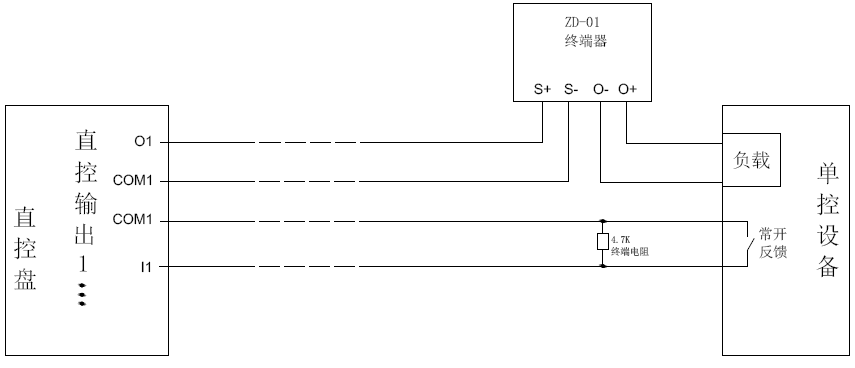

　　直接控制输出与外部被控设备连接如下图所示：

　　注意：

　　（1）对于启停双控设备或自锁式控制设备，应该使用两路控制输出分别控制启动和停动，布线条数比单控设备增加1倍。

　　（2）ZD-01终端器和4.7k终端电阻应安装于线路末端（远离控制器端）。

　　（3）由于直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时，二者不能直接并联使用，直接控制输出端需要增加继电器，以免影响检线。
