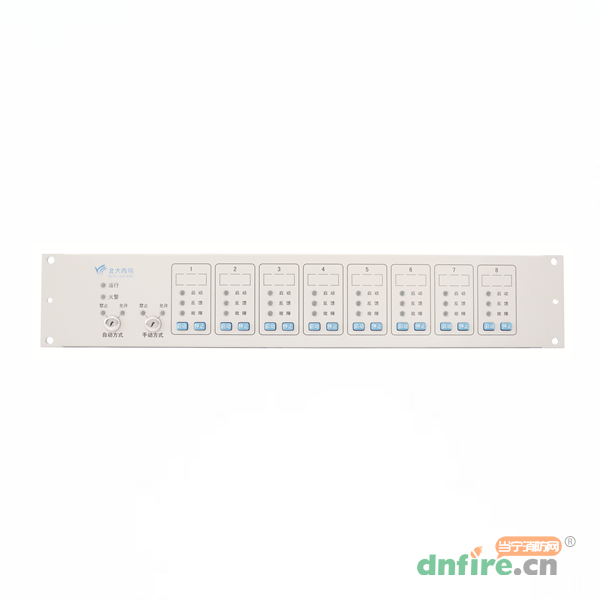

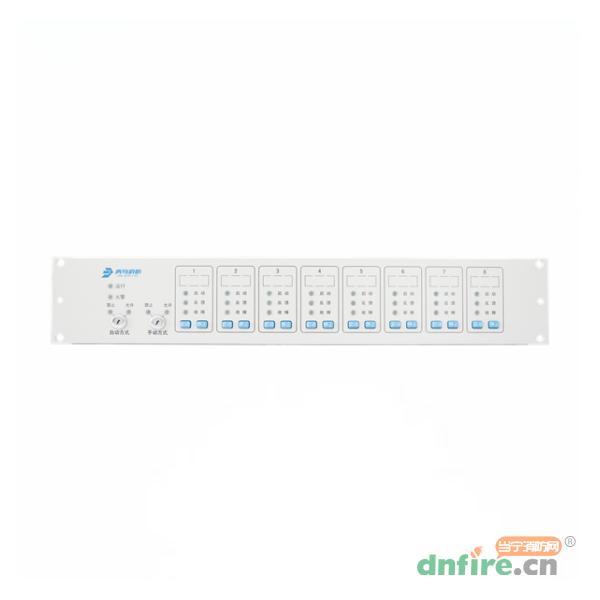

一、JBF-11SF-CD8B多线控制盘产品功能特点

　　JBF-11SF-CD8B多线控制盘在柜式结构中占2U，属于专线联动控制设备

　　主要用于控制消火栓泵、喷淋泵、排烟风机等专线联动消防设备的启动和停止

　　一块JBF-11SF-CD8B多线控制盘具有8组控制输出，每组包含一个启动输出和一个停止输出，和一个受控设备动作应答输入

　　设有“自动方式”，“手动方式”，允许和禁止切换开关

　　可以通过预先设定联动逻辑关系对被控设备实现自动控制

　　被控设备启动后10秒内未接收到应答时，可通过指示灯指示“应答缺失”

　　系统中最多可连接20块JBF-11SF-CD8B多线控制盘

　　多线控制盘的输出信号通过JBF5155输入/输出模块实现对专线联动设备的控制，同时多线控制盘与JBF5155输入/输出模块之间的线路状态可通过控制器主机进行监控

　　多线控制盘具有点动输出及持续输出两种模式，可通过显示板进行设置

二、JBF-11SF-CD8B多线控制盘产品技术参数

内容	技术参数
供电主电	DC 24~28V
控制输出	DC 24V/80mA有源输出
容量	可以控制8路专线设备启动、停止
工作温度	-10℃~50℃
贮存温度	-20℃~50℃
相对湿度	≤95%(40±2℃)
外形尺寸	482.6mm长×88.6mm宽（标准2U）
线制	多线制，每路2根线，区分极性

三、JBF-11SF-CD8B多线控制盘产品安装与布线

　　入柜式安装，占用2U面板空间

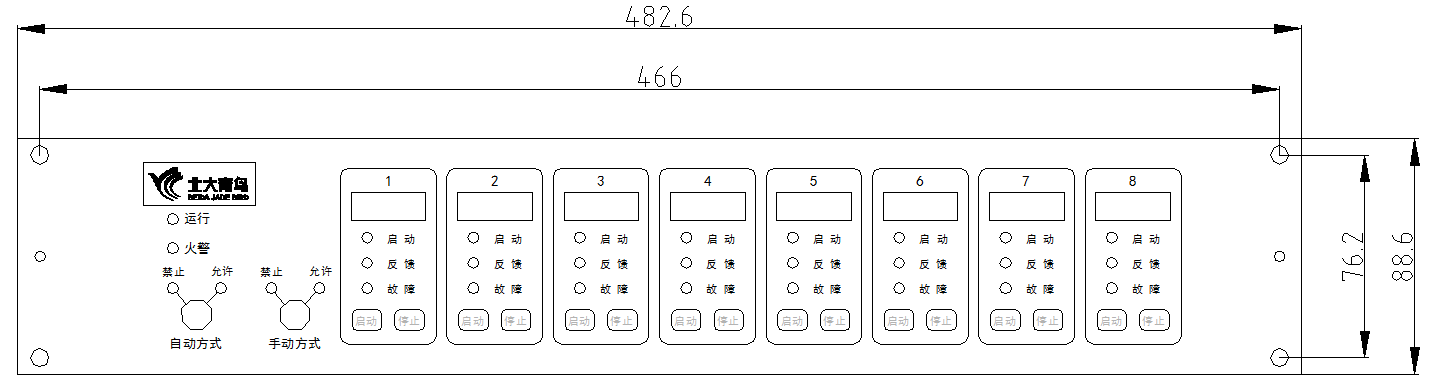

四、JBF-11SF-CD8B多线控制盘产品外形结构及安装尺寸图

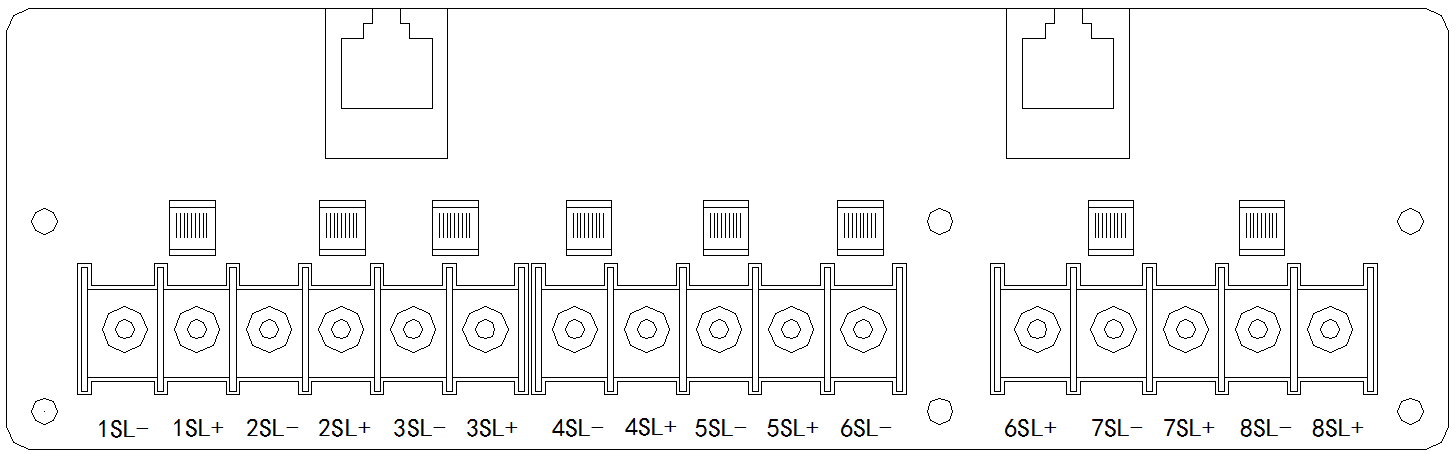

五、JBF-11SF-CD8B多线控制盘接线端子板示意图

六、JBF-11SF-CD8B多线控制盘产品使用实例
