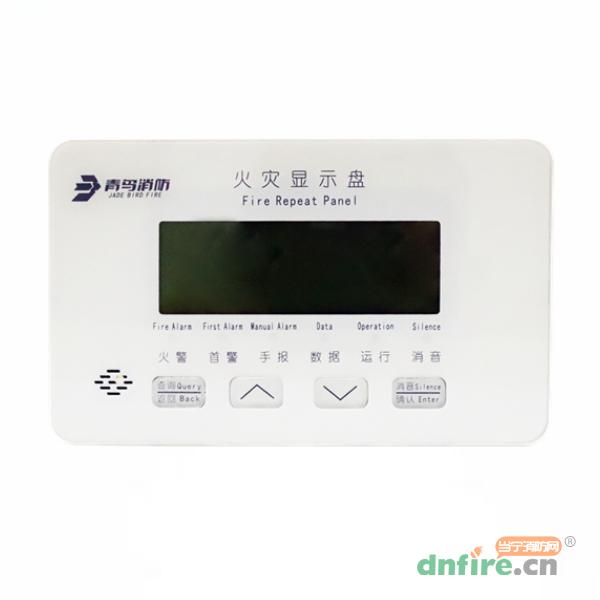

一、JBF5061火灾显示盘产品概述

　　JBF5061火灾显示盘是青鸟消防开发的可用于显示楼层或某个防火区内火灾报警信息的产品。当现场发生火灾时，现场部件将火警信息上传至火灾报警控制器，火灾报警控制器将报警信息同步至相关区域的火灾显示盘上，此时火灾显示盘会显示报警的设备编号及相关信息并发出报警声响。

二、JBF5061火灾显示盘性能特点

　　低功耗，无极性二总线产品，支持远距离通讯，通讯距离≤1000米；

　　可实现本回路、跨回路、跨机报警信息显示功能；

　　回路带载能力：单回路最多15台；

　　采用点阵式液晶显示，显示信息丰富，显示效果清晰；

　　具备注释功能，可直接使用报警主机所用中文，U盘导入，使调试更加快捷；

　　具有自检功能，可自动检测火灾显示盘上的状态指示灯、液晶屏和蜂鸣器状态是否正常。

三、JBF5061火灾显示盘技术参数

型号	JBF5061
名称	火灾显示盘
品牌	青鸟消防
额定工作电压	DC24V
监视电流	≤1.5mA
报警电流	≤4mA
编码方式	通过火灾显示盘上的按钮设定
编码范围	201-215
指示灯	火警（红色）、首警（红色）、手报（红色）、数据（红色）、运行（绿色）、消音（红色）
外形尺寸	180mm长*110mm宽*29mm高
线制	L1、L2两线，L1、L2接二总线，无极性
重量	280g

四、JBF5061火灾显示盘外形

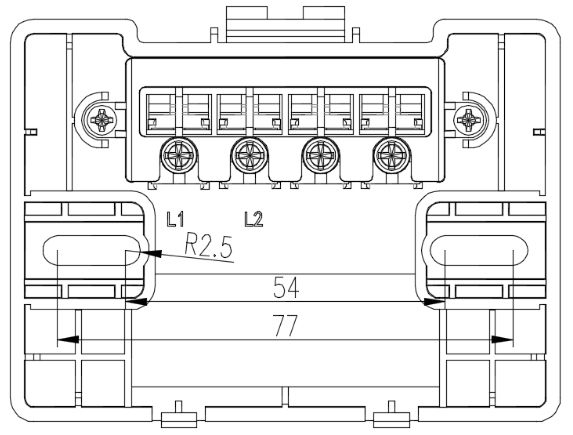

　　外形示意图如下：(单位：mm）

五、JBF5061火灾显示盘安装接线

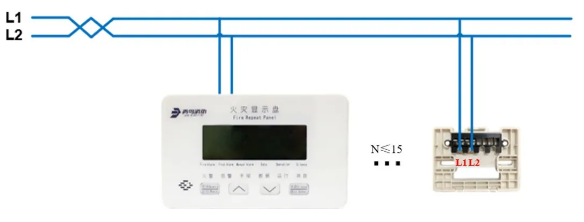

　　端子L1和L2分别接二总线L+和L-,接线不分极性。

　　安装时先将底座固定于86盒，然后将层显盖在底座上即可。

　　当需将层显拆下时，使用稍大的十字螺丝刀，对准层显上面拆卸孔，垂直将螺丝刀插入、向下压，当听到“咔”的一声后，取下螺丝刀，稍用力向外拉层显上边缘即可取下。
