一、JTW-LD-PTA304缆式线型感温火灾探测器概述

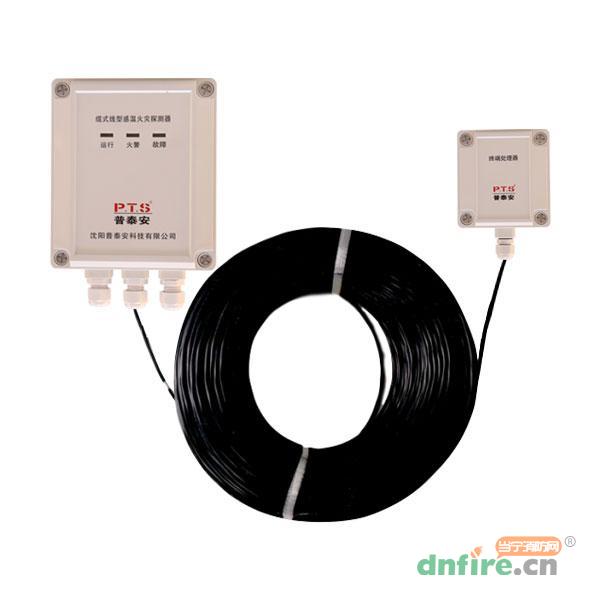

　　JTW-LD-PTA304缆式线型感温火灾探测器是沈阳普泰安科技有限公司开发的可恢复式缆式线型定温火灾探测器，由信号处理器、终端盒、感温电缆三部分构成。

　　JTW-LD-PTA304可以有效的保护以下对象：

　　◎电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；

　　◎电力设施：配电装置、开关设备、变压器、电抗器等；

　　◎油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；

　　◎皮带传输设施：运煤、运料皮带，自动化生产线。

二、JTW-LD-PTA304缆式线型感温火灾探测器工作原理

　　JTW-LD-PTA304为可恢复式缆式线型定温火灾探测器，感温电缆结构为多根包覆NTC热敏特性材料的金属导体相互绞合在一起，当感温电缆受热时,NTC热敏特性材料电阻率发生变化，从而导致金属导体间的电阻发生变化；信号处理器内置MCU判断此变化，当温度达到设定值时发出火灾报警信号。

三、JTW-LD-PTA304缆式线型感温火灾探测器性能特点

　　感温电缆结构稳定，抗干扰性及抗拉性能强

　　在安全温度范围内探测器报警后不损坏感温电缆，感温电缆可重复使用

　　探测器抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所

　　微机调制器外壳采用背板式安装，安装方便快捷

四、JTW-LD-PTA304缆式线型感温火灾探测器技术参数

型号	JTW-LD-PTA304
名称	缆式线型感温火灾探测器
品牌	普泰安
探测器类别	缆式、定温、可恢复式
工作电压	DC24V 允许范围：DC12V～DC28V
静态电流	≤35mA
报警电流	≤40mA
报警温度	138℃
报警复位	断电复位
状态指示	上电稳定状态：绿色指示灯闪亮（频率约1Hz） 正常运行：绿色指示灯常亮 火警：红色指示灯常亮 故障：黄色指示灯常亮
适用温度	-10℃～+50℃
相对湿度	≤95%
使用长度	≤200m
信号处理器安装方式	背板式安装
信号处理器外型尺寸	180.0mm×156.0mm×55.5mm
终端盒外型尺寸	103.0mm×83.0mm×56.0mm
外壳防护等级	IP65

五、JTW-LD-PTA304缆式线型感温火灾探测器接线图

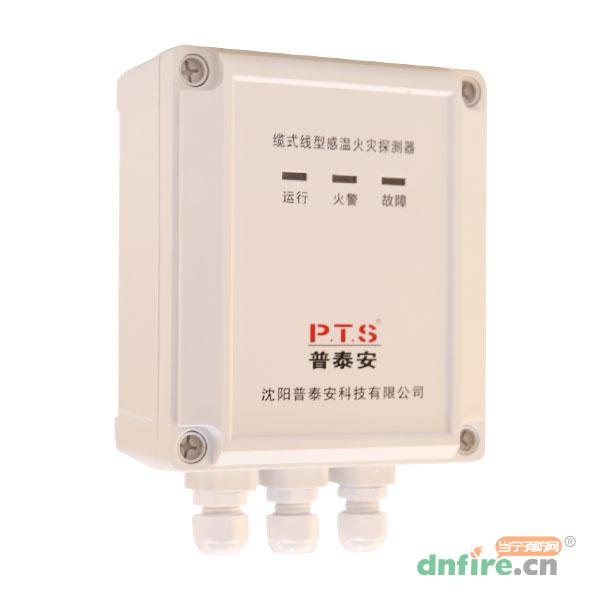

　　微机调制器接线说明：

　　（1）DY1、DY2：接DC24V电源，无极性连接。

　　（2）A、B：接感温电缆，其中A接感温电缆红色线，B接感温电缆兰色线（两线芯并一起接），包铝带线芯不接。

　　（3）FIRE1：火警/故障/正常继电器触点复合输出

　　（4）Terminal:电阻接入点(配套输入模块)

　　（5）FAULT：故障输出，其中COM2为公共端，NC2为常闭端，NO2为常开端。

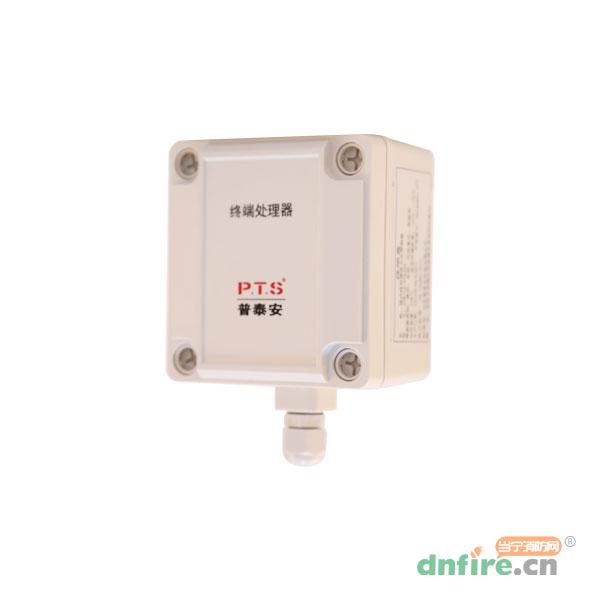

　　终端盒接线：A接感温电缆红色线，B接感温电缆兰色线（两线芯并一起接），包铝带线芯不接。
