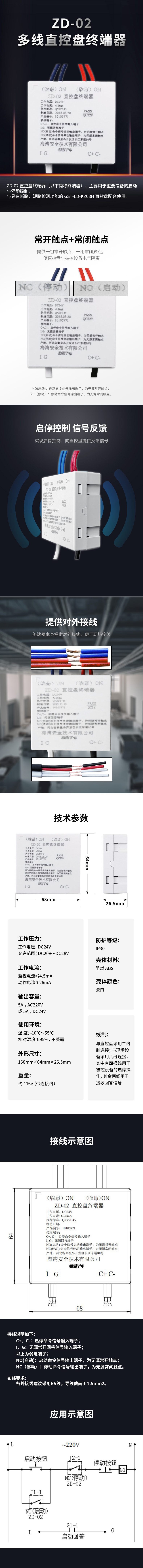

一、海湾ZD-02直控盘终端器概述
海湾ZD-02直控盘终端器（以下简称终端器），主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的GST-LD-KZ08H直控盘配合使用。
二、ZD-02直控盘终端器特点
1.ZD-02提供一组常开触点、一组常闭触点，使直控盘与被控设备电气隔离；
2.实现启停控制、向直控盘提供反馈信号；
3.ZD-02终端器本身提供对外接线，便于现场接线。
三、ZD-02直控盘终端器技术特性
| 工作电压 |
工作电压：DC24V；允许范围：DC20V～DC28V |
| 工作电流 |
监视电流≤4.5mA；动作电流≤26mA |
| 输出容量 |
5A ，AC220V 或 5A ，DC24V； |
| 线制 |
与直控盘采用二线制连接；与现场设备采用六线连接，其中有四根线用于被控设备的启停操作，其余两线用于接收回答信号 |
| 使用环境 |
温度：-10℃～55℃；相对湿度≤95%，不凝露 |
| 外形尺寸 |
68mm×64mm×26.5mm |
| 外壳防护等级 |
IP30 |
| 壳体材料和颜色 |
阻燃 ABS，瓷白 |
| 重量 |
约 116g（带连接线） |
四、海湾ZD-02直控盘终端器结构特征

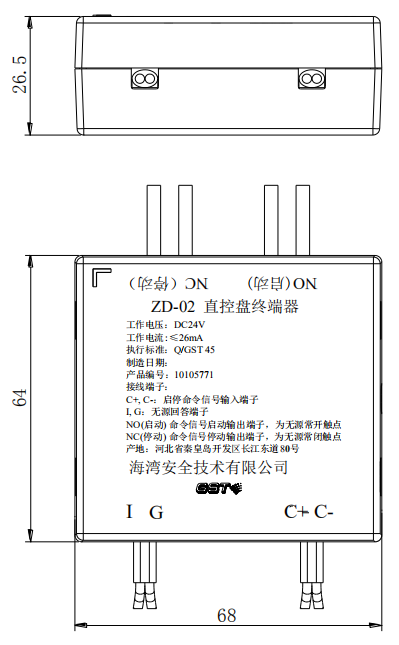

终端器外形示意图如下图所示：
ZD-02外形示意图
五、ZD-02直控盘终端器安装与布线
警告：安装设备之前，请切断回路的电源。
1.安装前应首先检查外壳是否完好无损，标识是否齐全。
2.终端器采用明装方式，将终端器外接线按标识及接线说明和外部相应电气线缆连接。根据现场环境将终端器固定在合适位置即可。

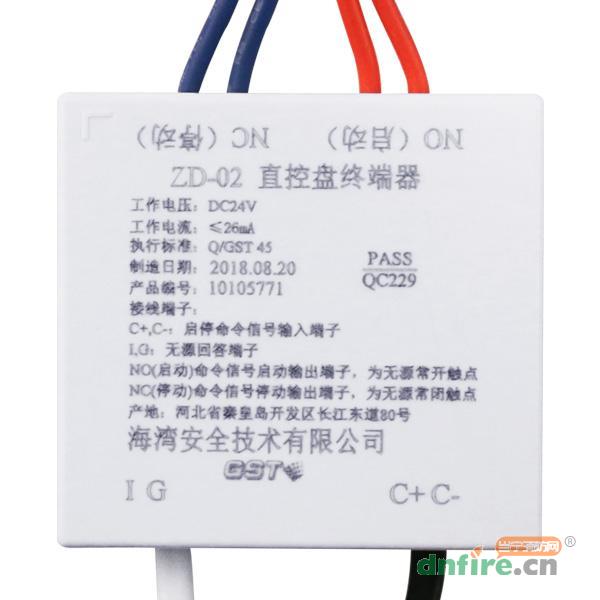

接线说明如下：
C+、C-：启停命令信号输入端子；
I、G：无源常开回答信号输入端子；
以上为弱电端子；
NO(启动)：启动命令信号输出端子，为无源常开触点；
NC（停动）：停动命令信号输出端子，为无源常闭触点。
4.布线要求：各外接线建议采用RV线，导线截面≥1.5mm2。
六、ZD-02直控盘终端器应用方法

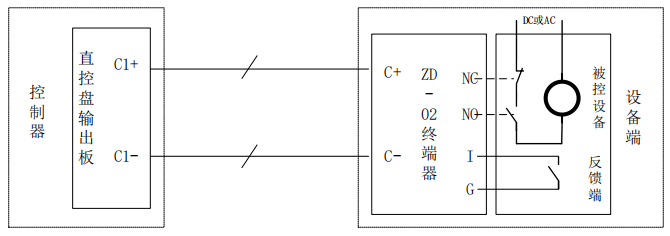

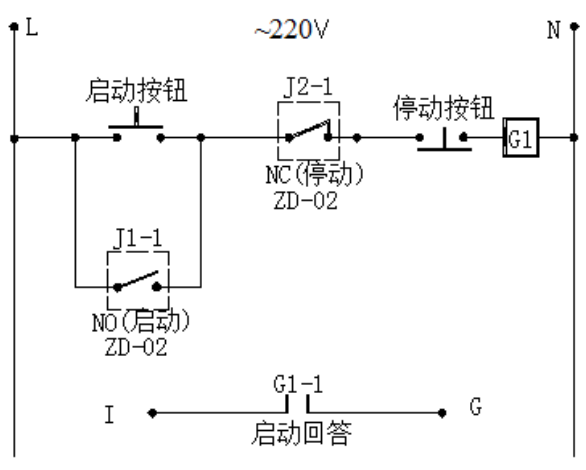

利用一个终端器可完成对交流设备的启停控制，原理图如下图所示。
控制交流型设备示意图
ZD-02直控盘终端器接线图
