一、TG3400广播分配盘概述

　　TG3400广播分配盘用于扩展分区，每个扩展盆60个分区，最多可级联三个分配盐，能满足大工程项目需求。

二、TG3400广播分配盘特点

 　　分区扩展灵活：每个TG3400广播分配盘有60个分区，最多可级联三个分配盘，能满足大工程项目对大量广播分区的需求，可根据建筑区域、功能区域等进行灵活划分，实现精准的广播覆盖。

　　通讯连接稳定：设有RS485通讯接口，可与TG3100广播控制盘或其他TG3400广播分配盘稳定连接，确保数据传输的可靠性和准确性，保障广播系统的稳定运行。

　　电源适应性好：工作电压为DC5V，电源端子可接TG3100广播控制盘的DC5V电源输出端子或者级联下一个TG3400广播分配盘DC5V电源端子，可适应不同的电源配置情况。

　　结构标准规范：采用标准上架结构形式，尺寸为483mm×132.6mm，便于安装在标准机柜中，与其他消防设备整齐排列，利于消防控制室的整体布局和管理。

　　环境适应性强：工作环境温度为-10℃～+55℃，相对湿度≤95%且不结露，能在多种复杂的环境条件下正常工作，可适应不同地区、不同场所的消防广播需求。

三、TG3400广播分配盘参数

工作电压	DC5V
工作电流	<150mA
外形尺寸	483.mm×132.6mm(长×宽)

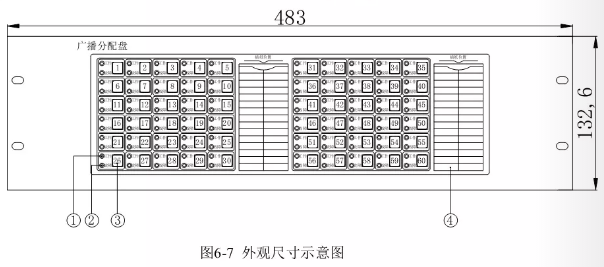

四、TG3400广播分配盘外形尺寸图

五、TG3400广播分配盘结构说明

　　P1级联输入端子，P2级联输出端子

　　1）RS485(A1、B1):RS485通讯接口，接TG3100或者级联到下一个TG3400广播分配盘的RS485端子。

　　2）DC5V(+、-):DCSV电源端子，可接TG3100广播控制盘的DC5V电源输出端子或者级联下一个TG3400广分配盘DC5V电源端子。

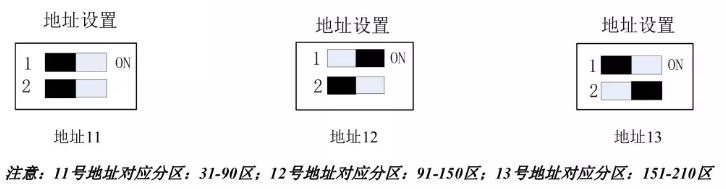

　　J1为地址设置拨码开关。拨码位置与对应地址如下所示：
