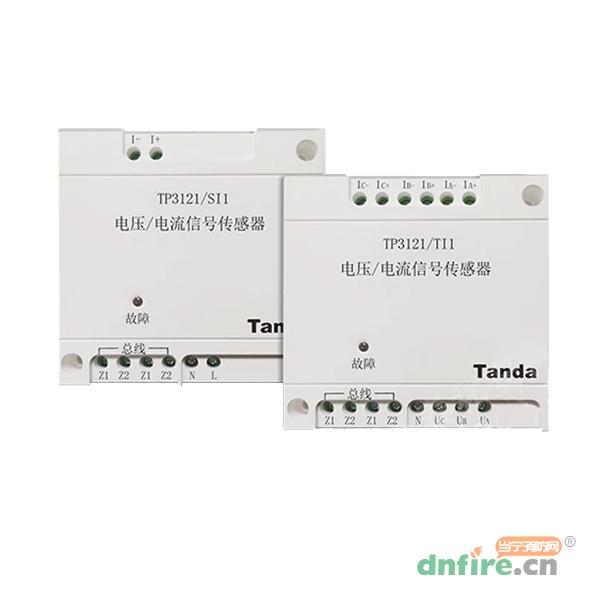

一、TP3121电压电流信号传感器概述
泰和安TP3121系列电压电流信号传感器是消防设备电源监控系统中的重要组成部分，主要用于对消防设备的电源状态进行实时监测与反馈，广泛应用于各类设有消防设备的场所，如商场、写字楼、酒店、医院、学校、工厂等，可对消火栓系统、自动喷水灭火系统、防烟排烟系统、消防电梯、消防应急照明和疏散指示系统等消防设备的电源进行有效监控，确保在火灾等紧急情况下消防设备能可靠运行。
二、TP3121电压电流信号传感器特点
实时监测被监控消防设备主、备电源的工作状态；
实时监测被监控消防设备主、备电源过压、欠压、缺相、错相、供电中断等故障，并上传故障信息至监控器；
针对双电源系统具有冷备系统处理功能；
通讯总线采用无极性二总线，无需外接电源；
精度高，误差≤5%；
低功耗设计，正常监测总线功耗≤12mW。
三、TP3121电压电流信号传感器参数
| 型号 |
TP3121/SⅠ1、TP3121/TⅠ1、TP3121/TⅠ2 |
| 检测对象 |
消防设备电源电压和电流 |
| 检测范围 |
单相电压:AC100V~400V
三相相电压:AC100V~450V
三相线电压:AC100V~450V
交流电流: AC0.5A~5A |
| 编码方式 |
总线编码 |
| 工作电压 |
DC24V |
| 工作电流 |
TP3121/SⅠ1、TP3121/TⅠ1:正常监测总线电流<500uA，报警总线电流<900uA（满载测试）
TP3121/TⅠ2:正常监测总线电流<2mA，报警总线电流≤2.5mA（满载测试) |
| 外形尺寸和重量 |
TP3121/SⅠ1、TP3121/TⅠ1: 90.0mm×92.0mm×33.0mm，约158g
TP3121/TⅠ2:126.0mm×90.0mm×33.0mm，约210g |
| 使用环境 |
工作温度: -10℃～55℃
相对湿度:<95%RH（不凝露) |
| 安装方式 |
标准35mm 导轨或螺钉安装 |
| 适配监控器 |
TP3000B消防设备电源状态监控器 |
| 适配电流互感器 |
TP3200系列 |
四、TP3121电压电流信号传感器产品选型
| 规格型号 |
检测对象 |
检测电压（路） |
检测电流（路） |
| TP3121/SⅠ1 |
单相交流电压/电流 |
1 |
1 |
| TP3121/TⅠ1 |
三相交流相电压/电流 |
1 |
3 |
| TP3121/TⅠ2 |
双路三相交流相电压/电流 |
2 |
3 |
五、TP3121电压电流信号传感器接线示意图
TP3121/TⅠ1电压电流信号传感器外接端子接线图（三相无零）
TP3121/TⅠ1电压电流信号传感器外接端子接线图（三相有零）
TP3121/SⅠ1电压电流信号传感器外接端子接线图
