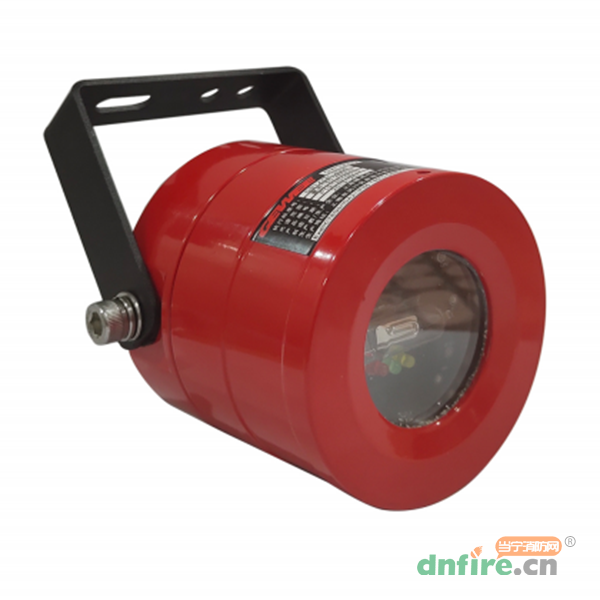

一、GW100UV点型紫外火焰探测器概述

　　GW100UV点型紫外火焰探测器（以下简称火焰探测器），提供了新一代的火焰探测能力和技术标准。火焰探测器使用了日光盲型紫外传感器件，再通过内置的32位微处理器和专利信号处理算法，更加有效的区分出真实的火焰辐射与干扰源，也极大程度的降低了环境因素对探测器的影响，满足更多场合的不同需求；GW100UV火焰探测器是通过广泛市场调研和采集客户反馈信息，通过大量的试验数据，在当前市场广泛应用火焰探测器基础上，对硬件电路和软件算法都做了较大改善。

　　二、GW100UV点型紫外火焰探测器特性

　　1．内置高速、低功耗、高性能32位高精度数据处理芯片。

　　2．采用日光盲紫外传感器。

　　3．多级报警阈值适用更多场合。

　　4．探测视角120°。

　　5．探测距离大于40米。

　　6．完善的算法最佳的结合了火焰探测和误报警能力。

　　7．防爆设计适用于危险区域工业场所使用。

　　8．低维护成本，易于更新改进。

　　三、GW100UV点型紫外火焰探测器参数

工作电压	DC24V（范围DC18V～30V）	输出方式	2个继电器输出
监视电流	≤35mA（继电器）	火警继电器	常开触点容量1A@30VDC
视角范围	紫外120°	故障继电器	常闭触点容量1A@30VDC
报警阈值	多级可调	工作温度	-10°C～55°C（普通型） -40°C～70°C（增强型）
探测距离	≥40m(0.3m×0.3m汽油火)	工作湿度	0～95％RH  不结露
响应时间	≤20s(0.3m×0.3m汽油火)	储存温度	-40°C～85°C
光谱范围	紫外：185nm-260nm	防爆等级	EXd IICT6 Gb
工作指示	绿色LED闪亮	电气接口	1×NPT1/2
报警指示	红色LED常亮	防护等级	IP66
故障指示	黄色LED常亮	重量	0.5KG
执行标准	GB12791-2006	壳体材料	金属

　　四、GW100UV点型紫外火焰探测器结构与安装

　　警告：安装探测器之前，请切断探测器供电线路的电源。

　　注意：所有接线必须符合有关标准法规。

　　注意：如探测器安装在防爆区域，探测器的连线应是功率限制连接，并受到控制。火焰探测器的设置以《火灾自动报警设计规范》（GB50116-2013）为准。

　　检查外部连接线是否开路、短路故障。

　　将探测器按下图安装好，并根据保护范围，适当调整探测器的视角角度。

　　注意：所有连线均采用1.0平方以上的电线，连接线末端剥去大约6mm的绝缘护套，连接到GW100UV火焰探测器的接线端子上。

　　告诫：过多地或过少地暴露导线可能引起错误的连接。



　　+24V/GND：可复位直流24V供电电源。

　　FRJD/FRJK：火警继电器常开触点输出，探测器报火警时，触点闭合。

　　FLJD/FLJK：故障继电器常闭触点输出，探测器发生故障或供电电源发生故障时，触点断开。
