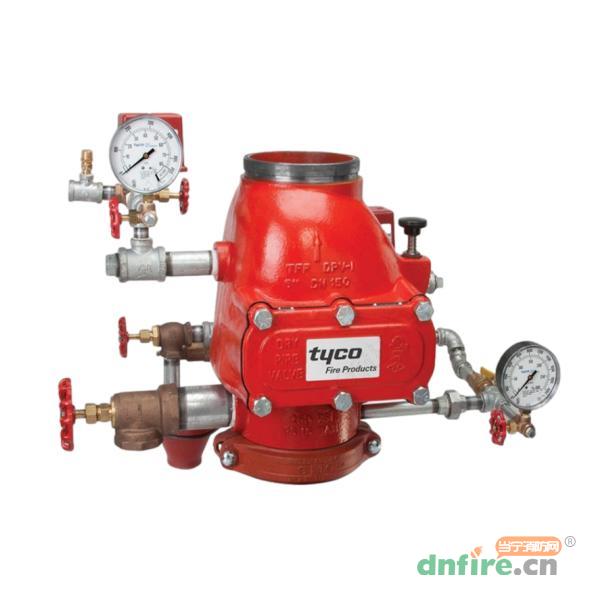

一、ZSFC 100(DPV-1)、ZSFC 150(DPV-1)干式报警阀概述
干式报警阀是根据国家标准标GB5135.4-2003《自动喷水灭火系统-第4部:干式报警阀》中的要求进行设计。DPV-1型系列干式报警阀是差压式阀门,当干式自动喷水灭火系统的一只或多只喷头动作后,阀门可自动开启,使水流入系统侧管道(干式管道)。阀门开启后,可启动火灾警报装置。
二、ZSFC 100(DPV-1)、ZSFC 150(DPV-1)干式报警阀特点
◎外部复位
◎额定工作压力250 psi(17.2 bar),CCC认证最大工作压力16bar
◎独特的偏置单阀瓣设计使阀门简单紧凑,安装更加轻松
◎球墨铸铁结构使阀重减轻,运费降低
◎半预装式和全部预装式阀门结构紧凑,阀门配管附件的调节易于操作
◎取消预注水操作,简化阀瓣复位程序
三、ZSFC 100(DPV-1)、ZSFC 150(DPV-1)干式报警阀性能参数
干式自动喷水灭火系统用于无采暖的仓库、车库、商店橱窗、阁楼内空间、装车月台以及其他暴露于结冰温度的场所,在这些场所,系统不能采用湿式管道。在准工作状态下时,干式自动喷水灭火系统用空气或氮气加压。发生火灾时,喷头受热动作,系统侧管道中的气压因喷头排气而降低,使DPV-1干式阀开启,水流通过干式阀流向系统侧管道。为防止因供水侧水压波动而引起的误动作,系统侧最低气压应为供水侧公称静水压的18%,再加20 psi(1.4 bar)的安全系数(见下表)。
系统所需气压表
最大供水压力psi |
系统侧气压范围psi |
20 |
10 |
60 |
15~23 |
80 |
20~28 |
100 |
25~33 |
120 |
30~38 |
145 |
34~43 |
165 |
40~48 |
185 |
45~53 |
205 |
50~58 |
225 |
55~63 |
250 |
60~68 |
产品按GB5135.17-2011《自动喷水灭火系统-第4部:干式报警阀》标准组织生产,通过国家固定灭火系统和耐火构件质量监督检验中心检验。
本系列产品通过CCC、UL及FM认证。
型号规格 |
额定最大工作压力Mpa |
法兰接口ISO 7005-2 PN16 |
ZSFC 100(DPV-1) |
1.72 CCC:1.6 |
DN100 |
ZSFC 150(DPV-1) |
1.72 CCC:1.6 |
DN150 |
阀体和手孔盖材质为球墨铸铁。手孔盖垫片材质为氯丁橡胶,阀瓣密封件材质为三元乙丙橡胶,气阀座和水阀座座圈的材质为黄铜,阀瓣材质为紫铜,阀瓣密封件的固定盘和挡销材质均为青铜,铰链轴材质为铝青铜,手孔盖紧固件材质为碳钢。
