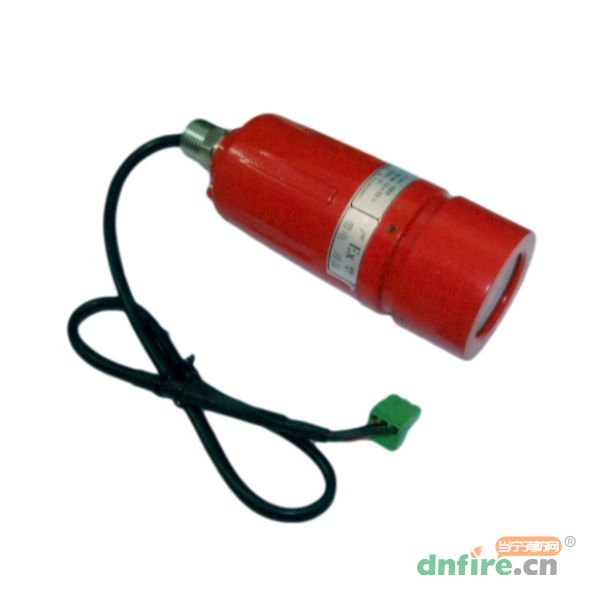

一、JTGB-ZF-YJLH102Ex点型紫外火焰探测器工作说明

　　JTGB-ZF-YJLH102Ex点型紫外火焰探测器正常工作时绿色工作指示灯常亮，故障继电器闭合蓝绿线导通。当发现火情时红色预警指示灯常亮达到3秒～10秒报警时间后，绿色工作指示灯熄灭红色预警指示灯保持常亮同时火警继电器闭合黄白线导通输出火警信号。

　　该探测器是非编码探测器，与总线制系统配接时，需通过编码报警模块（接口）转接。

二、JTGB-ZF-YJLH102Ex点型紫外火焰探测器适用环境

　　适用场所：

　　1．易燃物品的运输、储存、生产等场所；

　　2．变电设施、发动机房、发电站等环境；

　　3．严禁明火的场地，如：液化气站、汽车库、加油站等地方；

　　4．恶劣环境及其它探测器难以发挥作用的场所。

　　不适用场所：

　　1．火灾初期有明显的阴燃情况，并会产生大量烟雾的场所；

　　2．经常有强电弧光，放射性物质及有紫外辐射的场所；如：静电喷涂、电气焊接、紫外线杀菌等场所。

三、JTGB-ZF-YJLH102Ex点型紫外火焰探测器性能参数

工作电压	DC24±5V
监控电流	18±5mA
报警电流	32±5mA
光谱相应范围	190～260nm
动作时间	0.5S～10S
灵敏度	1m～40m处能响应（火焰高度：0.1m～1.3m）
监视范围	正对探测器，视锥角约120°
设置灵敏度	5级（出场设置为3级）
工作温度	－40℃～+85℃
相对湿度	≤98%（45±2℃）
出线接口	4'(Φ20mm)螺母防爆软管
线制	红黑电源线,黄白报警线,绿蓝故障线
外形尺寸	Φ60×167（mm）
重量	0.7kg
输出方式	继电器触点输出
外壳防护等级	IP66

四、JTGB-ZF-YJLH102Ex点型紫外火焰探测器接线与使用

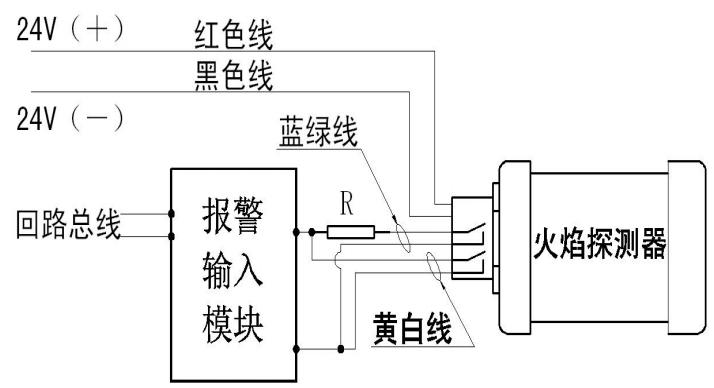

　　接线使用：应依据专用控制器技术参数连接。或根据图所示合理接线，红黑线接24v电源正负极。黄白线、绿蓝各为一组继电器输出，报警时黄白线闭合。将黄白线并接终端电阻、蓝绿线串接终端电阻。

　　日常维护：为保证探测器能量好的工作，应至少每三个月对探测器进行一次测试。一旦发现探测器损坏应尽快维修更换。不宜明火测试时可使用火源模拟器进行。
