北大青鸟消防JBF-155F模块接线

北大青鸟消防JBF-155F模块接线

北大青鸟消防JBF-155F模块接线

北大青鸟消防JBF-155F模块接线

北大青鸟消防JBF-155F模块接线

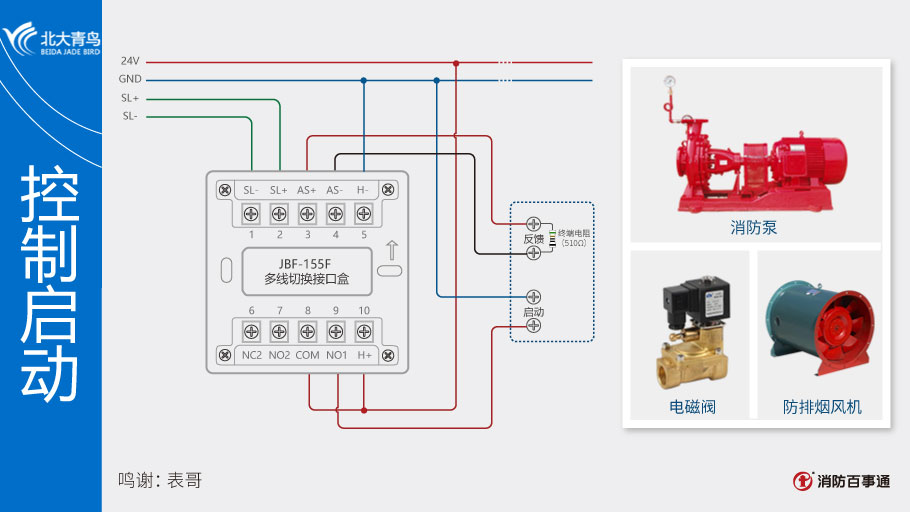

  1、JBF-155F双切换接口盒持续输出,启动时端子(9)持续输出DC24V,停止状态下DC24V撤销。

  2、适用于自身不完成启动自保持的设备控制箱,只需具备一组中间继电器。

  3、模块终端监视电阻阻值为510Ω。

北大青鸟消防JBF-155F模块接线

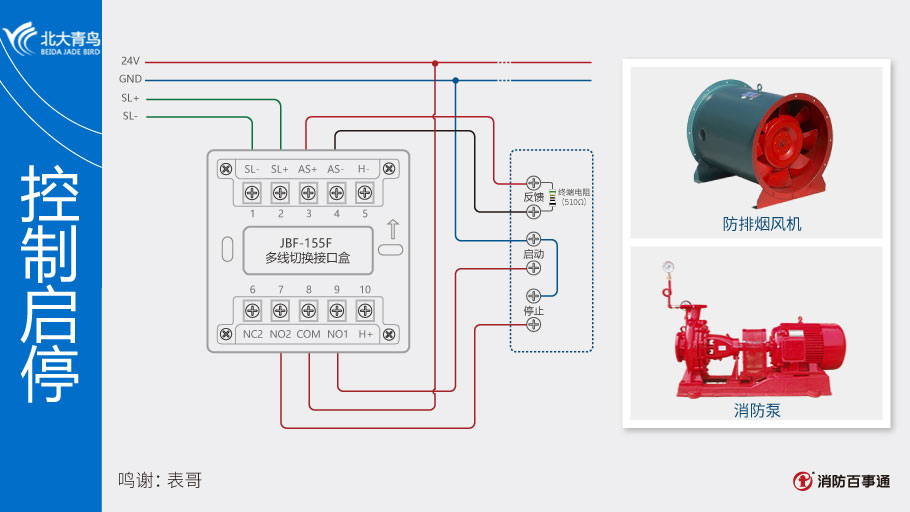

  1、JBF-155F双切换接口盒点动输出,启动、停止时分别输出两组DC24V脉冲信号。

  2、适用于自身完成启动自保持的设备控制箱,需具备启动、停止两组中间继电器。

  3、JBF-155F配接JBF-11SF-H系列火灾报警控制器多线控制盘,可输出无源、有源信号,具备持续或点动脉冲输出。

北大青鸟消防JBF-155F模块接线

北大青鸟消防JBF-155F模块接线

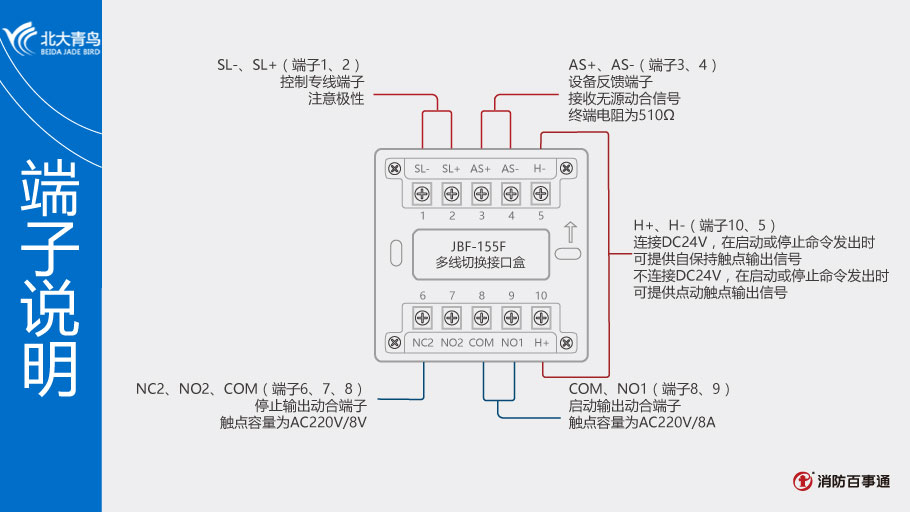

  JBF-155F模块使用4条线,2条24V电源线,2条专线控制线与主机手动控制盘连接。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:北大青鸟消防JBF5155模块接线方式

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 0

    说的不简单明了,没有说明原理

    2019-06-16 21:25:01

    匿名用户评论等级: 0

    不接24v可以吗?

    管理员:

    是需要接DC24V的。

    2018-12-04 06:05:00

    匿名用户评论等级: 0

    此模块报回答说明什么问题呢

    管理员:

    该模块配接的消防设备动作。

    2018-11-17 00:56:00

    匿名用户评论等级: 5

    控制启停的图接错线了吧,控制停的线应该接nc2,不是no2吧?

    管理员:

    停止继电器通常是不工作的,所以这边停止动作启动的是停止继电器。至于你讲的常闭点应该出现在配电箱的控制回路中,那个是停止继电器该做的。

    2017-11-07 09:55:34
