输入输出模块控制电梯迫降接线图

作者：大鹏日期：2020-05-16 13:29:27 浏览：81346

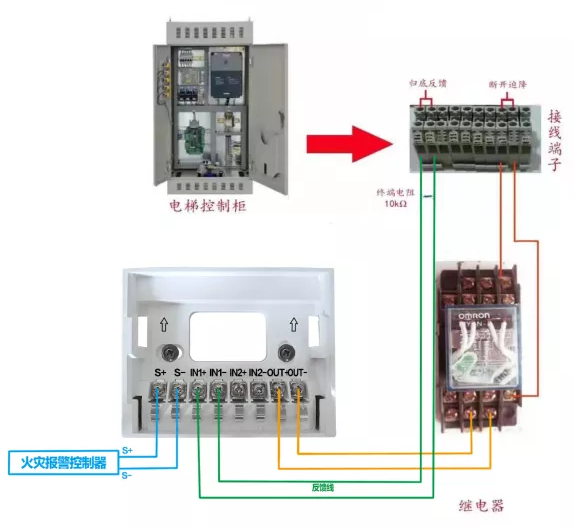

图1 赛科输入输出模块与电梯迫降接线图

海湾输入输出模块与电梯迫降接线图

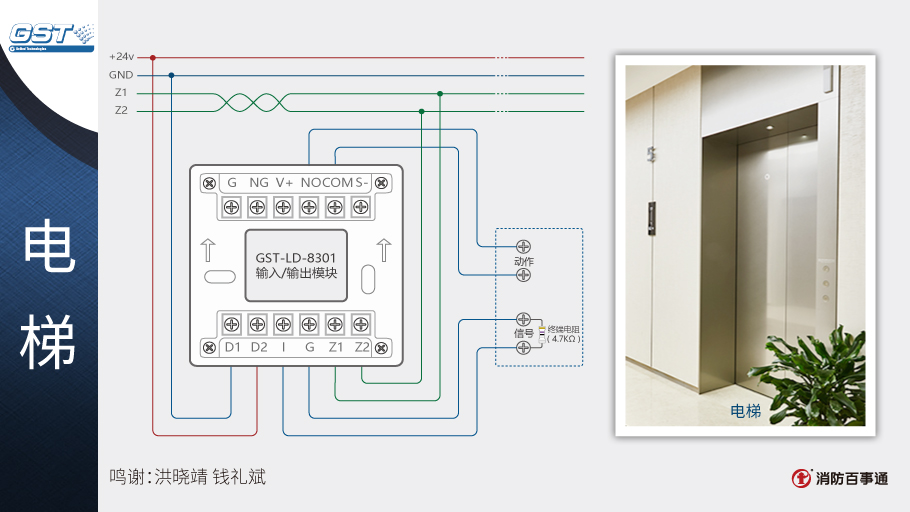

图2 海湾输入输出模块与电梯迫降接线图

很多朋友咨询问电梯迫降怎么接线。其实这类接线图之前也有发布过。今天看到赛科消防安全的输入输出模块与电梯迫降接线图，感觉不错，单独拉出来和大家说一说。

首先，输入输出模块的线是接到电梯控制柜的，电梯控制柜一般在天台电梯房。

其次，电梯迫降一般是需要无源控制信号，所以如果输入输出模块无法提供无源信号，可以增加一个24V继电器。

另外，电梯迫降测试需要注意通知相关人员并做好安全防范，测试时间段电梯应该禁止正常使用。

电梯迫降接线原理：

　　当然，不同品牌型号的输入输出模块（也叫控制模块）的具体接线方法不一样，但原理是一致的。

　　如上图1，模块动作，模块输出24V电，继电器得电，继电器常开变为常闭，常闭变常开（需要现场确认迫降是闭合迫降还是断开迫降）；无源反馈信号接模块输入端，在电梯控制柜端接终端电阻。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:泰和安气体灭火控制系统接线图（2020版）

问匿名用户评论等级：

LD6800ED-1输入输出模块配合电梯接继电器

答管理员：

LD6800ED-1接线图：https://www.dnfire.cn/article-1323484408628.html
可以直接用无源输出信号的啊，应该不需要继电器。如的确需要使用继电器，用有源输出接继电器，继电器开关信号再来控制电梯

2020-11-04 02:05:52
