一、TCMK6207输入/输出模块概述

　　TCMK6207输入/输出模块可通过无极性二总线与消防联动控制器通信，输出端为有源输出，为排烟阀、脱扣（24V）等强切消防设备提供短时电流，经输⼊端检测连接设备是否正常工作。

二、TCMK6207输入/输出模块特点

　　1.输出端为有源脉冲输出。

　　2.输入线路和输出线路具有检线功能，当线路发⽣短路故障或断路故障时会报出故障信息。

　　3.输⼊端为常开模式，适用于各种配套设备。

　　4.地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠。

　　5.采用微处理器实现信号处理，⽤数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

三、TCMK6207输入/输出模块技术参数

额定工作电压	DC24V
工作电流	监视电流≤0.37mA报警电流≤0.8mA
指示灯	输⼊指示灯，红⾊，巡检时闪亮，动作时常亮输出指示灯，红⾊，动作时常亮
输⼊检线	常开检线时线路发⽣断路（短路为动作信号）时，模块将向控制器发送故障信号
输出检线	线路发⽣短路、断路时，模块将向控制器发送故障信号
输出容量	有源脉冲输出，容量为26V/1.3A/50ms
编码方式	电⼦编码方式，占⽤⼀个总线编码点，编码范围可在1〜255之间任意设定
使用环境	⼤⽓压⼒：86KPa〜106KPa温度：-10℃〜+55℃相对湿度≤95%，不凝露
外形尺寸	86mm×86mm×40mm(带底壳)
壳体材料和颜⾊	ABS，瓷⽩
重量	约135g（含底壳）
安装孔距	60mm
执行标准	GB16806-2006《消防联动控制系统》

四、TCMK6207输入/输出模块结构特征与工作原理

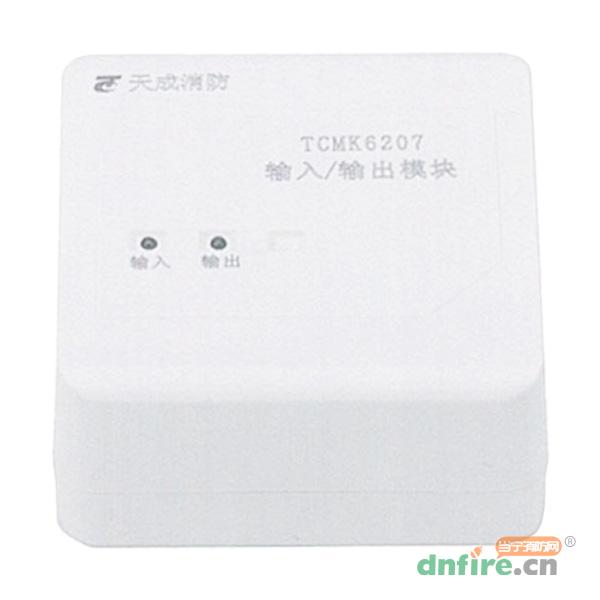

　　1.模块的外形示意图如图所示

　　2.工作原理

　　模块内嵌微处理器，微处理器实现与消防联动控制器通讯、总线掉电检测、输出控制、输⼊信号逻辑状态判断、输入/输出线故障检测、状态指⽰灯控制。模块接收到消防联动控制器的启动命令后，输出端释放电能，同时点亮指⽰灯。模块接收到设备传来的回答信号后，点亮输⼊指⽰灯并将该信息传到消防联动控制器。
