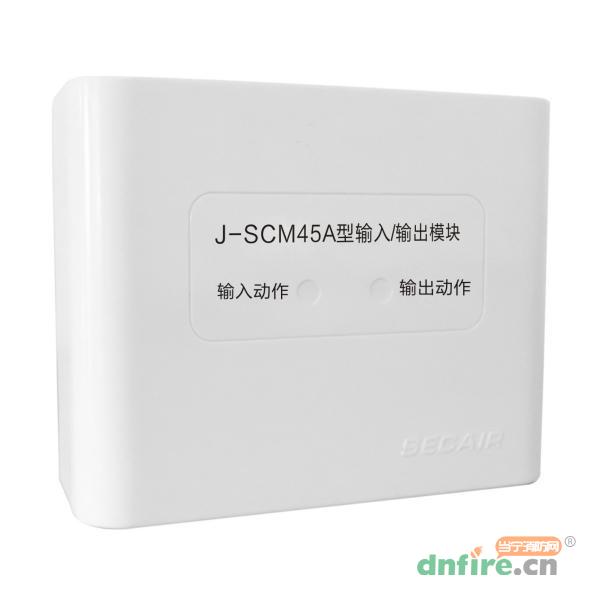

一、J-SCM45A型输入输出模块性能特点

　　1、无极性二总线，超低功耗；

　　2、采用自主专业芯片，可靠性高；

　　3、具有输入、输出线路检测功能；

　　4、一组无源常开触点，一组有源输出常开触点；

　　5、电子编码，唯一ID；

　　6、控制器在线编址或编码器设地址，自动登录；

　　7、采用滑槽式结构设计，安装简单方便。

二、J-SCM45A型输入输出模块技术参数

型号	J-SCM45A
名称	输入输出模块
品牌	赛科
工作电压	DC13V-28V
总线监视电流	≤0.3mA
总线动作电流	≤1.0A
输出动作灯	红色
输入动作灯	红色
总线距离	≤5000m
使用环境温度	-10℃~+55℃
使用环境湿度	≤95%（不凝露）
配套底座型号	J-SCM06
外形尺寸	100.0x80.0x34.5mm（含底座）
线制	二总线（无极性）
执行标准	GB16806-2006

三、J-SCM45A型输入输出模块接线图

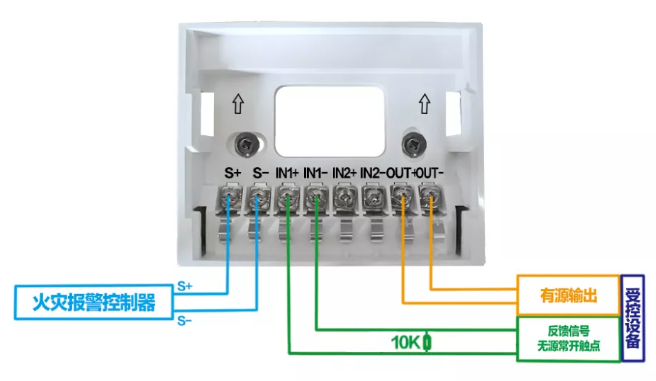

J-SCM45A型输入输出有源输出模块接线图

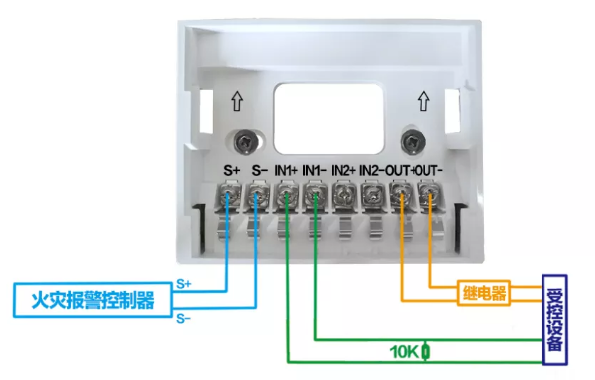

J-SCM45A型输入输出模块无源输出接线图
