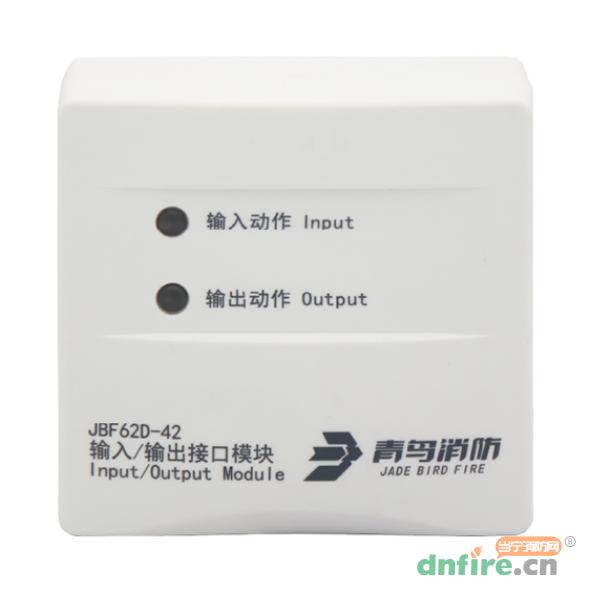

一、JBF62D-42输入/输出接口模块概述

　　JBF62D-42输入/输出接口模块是青鸟消防开发的应用于防火门监控系统的现场部件，用于对外接电动闭门器或电动门吸等设备进行状态监测。该模块专门针对双常开门设计，为双路输出、单路输入接口，占用一个回路地址点。该接口模块适用于上电关门或断电关门的电动闭门器等设备。

二、JBF62D-42输入/输出接口模块功能特点

　◎内置微处理器

　◎采用SMT表面贴装工艺

　◎DC24V直流电源输入，DC24V有源继电器输出

　◎工作电压范围广，可在DC 13-28V范围内正常工作

　◎通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达1500m

　◎施工中建议使用双绞线，导线截面积不小于1.5mm2

　◎回路信号处理电路与输出检测信号处理电路实现电气隔离，接口稳定性高，抗干扰能力强

　◎电子编码方式，可通过专用电子编码器编址或防火门监控器在线编址

　◎本接口采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试

　◎具备完善的故障检测功能

三、JBF62D-42输入/输出接口模块技术参数

型号	JBF62D-42
名称	输入/输出接口模块
品牌	青鸟消防
工作电压	DC18-28V，联动电源提供
回路总线	DC13-28V，调制型，控制器提供
射频电磁场辐射抗扰度	30V/M
监视电流	≤0.6mA（DC24V）
报警电流	≤1.2mA（DC24V）
输出容量	0.2A/DC24V
确认灯	监视状态：“输入动作”灯每4秒闪亮一次，“输出动作”灯每4秒闪亮一次。 动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮。 故障状态：输入端发生故障“输入动作”指示灯每4秒连续闪亮两次；   输出端发生故障“输出动作”指示灯每4秒连续闪亮两次。
线制	四线制，信号线无极性，24V电源线有极性
编址范围	1～252
编址方式	专用电子编码器、监控器在线编址
最远传输距离	1500m
兼容性	JBF62S系列防火门监控器
外观	PANTONE Warm Gray 1 C（米白色）
外壳材质	ABS（塑料）
工作温度	-10～+55℃
贮存温度	-20～+65℃
相对湿度	≤95%(无凝露)
产品质量	127g
外形尺寸	（长×宽×高）90mm×86mm×38mm（含底座）
执行标准	GB 29364-2012《防火门监控器》

四、JBF62D-42输入/输出接口模块接线图

 　　L1（端子1）、L2（端子2）：接通回路总线，无极性；

　　24V(端子5)、GND(端子10)：接24V直流电源，有极性。

输入功能：

　　AS1（端子6）、AS2（端子7）：接应答（无源触点）。

　　连接在AS1和AS2上的监视设备的动合端必须并联10KΩ终端电阻。

输出功能：

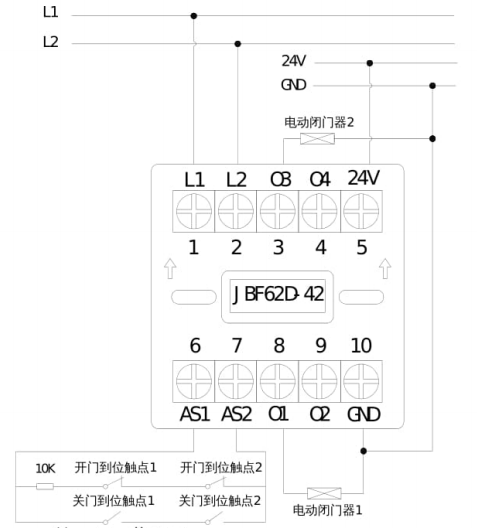

　　持续输出DC24V：O1(端子8)、GND（端子10）：接被控设备1；O3(端子3)、GND（端子10）：接被控设备2。模块正常监视时，O1端与O3持续输出DC24V，启动后O1/O3端停止输出DC24V。被控设备1与被控设备2之间的启动间隔默认为6S。接线方式见下图。

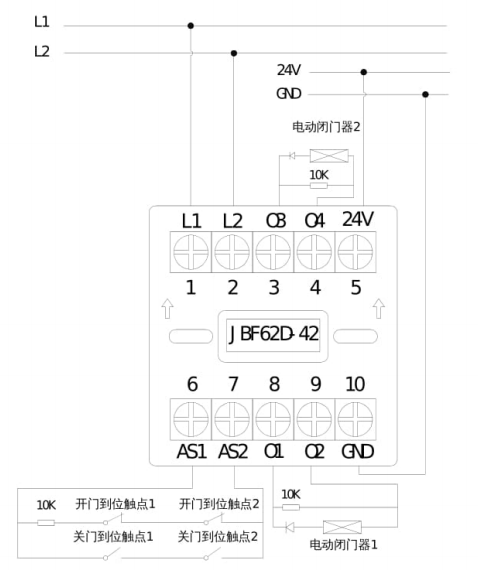

　　启动后输出DC24V：O1(端子8)和O2（端子9）：接被控设备1；O3(端子3)和O4（端子4）：接被控设备2。此时被控设备需串接二极管后与10kΩ电阻并联后接到O1与O2/O3与O4端之间，二极管正极与O2/O4端相连。

　　启动后，O2/O4端输出DC24V。接线方式见下图。
