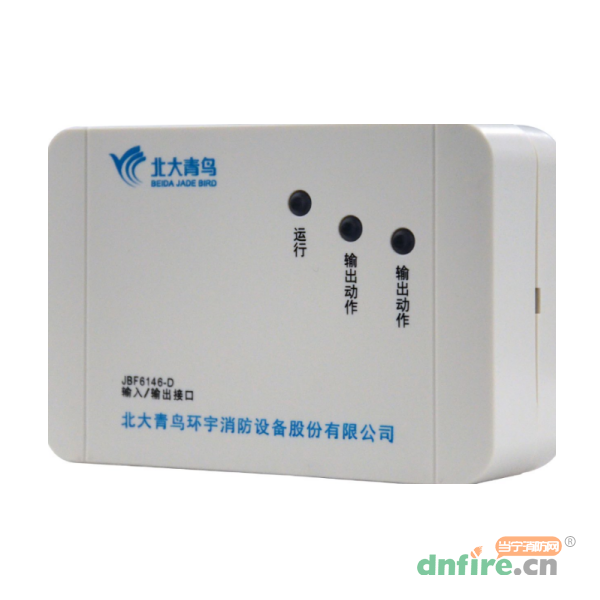

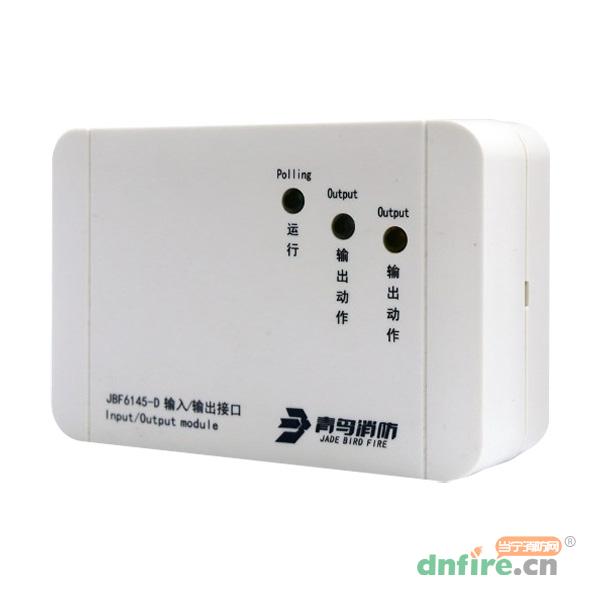

一、JBF6146-D输入/输出接口概述
JBF6146-D输入/输出接口内嵌微处理器,微处理器实现与防火门监控器的通讯、电源掉电检测、输出控制、应答信号逻辑状态判断、输出及应答线路故障检测、状态指示灯控制。该接口专门针对双常开门设计;该接口为双路输出、单路输入接口,占用一个回路地址点,编址范围1-252。具备两路控制输出,一路反馈输入,可以同时控制双开门的两个闭门器,当双开门的左右两扇门完全关闭到位时才报关门成功;左右门关闭时间间隔出厂默认值为6秒,该时间间隔可用编码器JBF6480调节,调节范围为1-30秒;具备线路检测功能。
JBF6146-D输入/输出接口配合电动闭门器(电磁定位)或电磁门吸使用,(该类闭门器在保持开门状态下需要持续提供24V,24V断电闭门器自动关门),该接口在监视状态下,输出端ON1、ON2持续输出24V,两个“输出动作”指示灯常亮,接收防火门监控器的启动命令后,输出继电器动作并熄灭对应的“输出动作”指示灯;在接收到闭门器或门磁开关等设备传来的应答信号后,将信息传送到防火门监控器并“运行”指示灯闪亮高亮。
JBF6146-D输入/输出接口可以监视常开门是否开启到位、闭门器启动后常开门是否关闭到位。(开启到位和关闭到位需闭门器具备开门到位和关门到位反馈信号),并同时可对输入/输出接口与闭门器或门磁开关之间的连接线路状态进行监测。
二、JBF6146-D输入/输出接口性能特点
内置微处理器;
采用SMT表面贴装工艺;
24V直流电源输入,24V有源继电器输出;
接口电源输入电压范围广,可在DC16-30V范围内正常工作;
通信采用二总线技术,无极性要求,在保证低功耗的同时使传输距离最远达1500m;
施工中建议使用双绞线,导线截面积不小于1.0mm2;
回路信号处理电路与输入/输出检测信号处理电路实现电气隔离,接口稳定性高,抗干扰能力强;
电子编码方式,可通过专用电子编码器编址;
本接口采用易于客户施工、维护的插拔式结构。先安装底座,线路检查完成后再装主体进行开通调试;
具备状态监测和多种故障检测功能。
三、JBF6146-D输入/输出接口技术参数
内容 |
技术参数 |
电源输入电压 |
DC 16-30V |
回路总线 |
调制型,二总线,无极性 |
工作电流 |
<0.1mA @24V总线供电 |
输出容量 |
300mA/24VDC |
编码方式 |
电子编码器编码 |
编码范围 |
1-252 |
指示灯 |
监视:“运行”灯红色闪亮,“输出动作”灯红色闪亮 |
动作并应答:“运行”灯红色闪亮高亮,“输出动作”灯熄灭 |
故障:“运行”灯红色连续闪亮两次 |
工作温度 |
-10~+50℃ |
贮存温度 |
-20~+50℃ |
相对湿度 |
≤96%(40±2℃) |
外形尺寸 |
180mm×82mm×43mm |

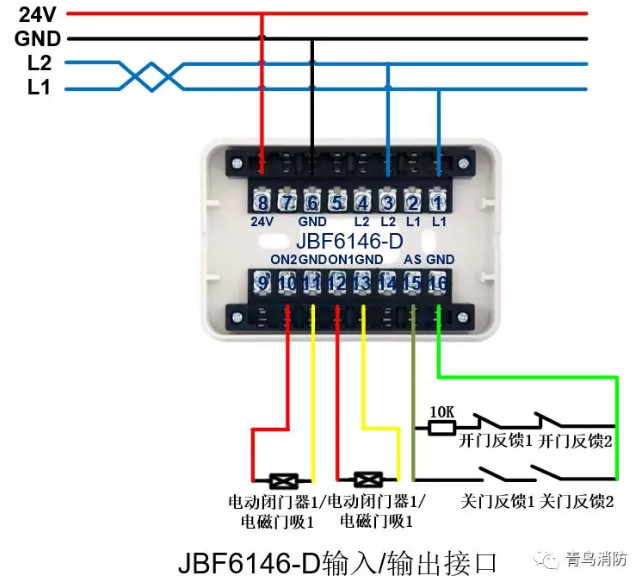

四、JBF6146-D输入输出接口接线图
