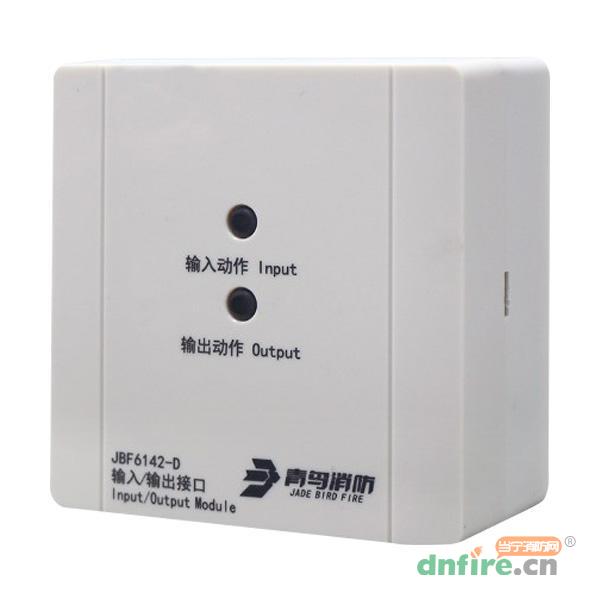

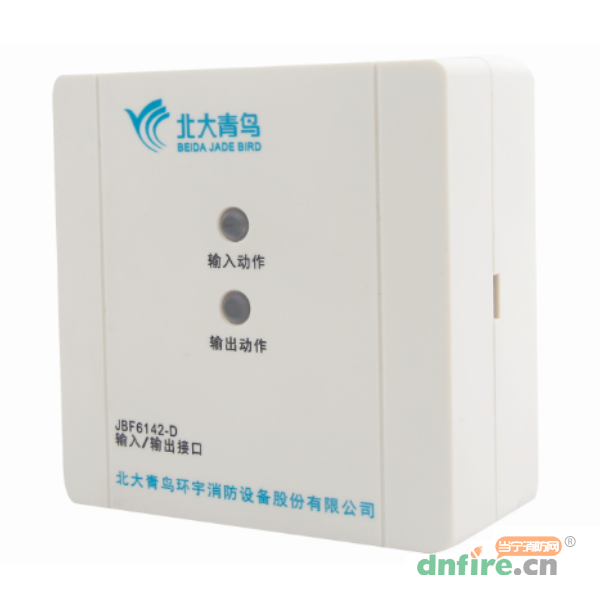

一、JBF6142-D输入/输出接口模块功能特点
内置微处理器;
接口模块正常工作时需要DC24V电源;
采用无极性二总线技术,最大通讯距离可达1500m;
模块输入、输出线路间采用电气隔离设计,避免因为错误接线导致对系统的损坏;
电子编码方式,可通过专用电子编码器编址;
输入、输出端线路具备故障检测功能。
二、JBF6142-D输入/输出接口模块技术参数
型号 |
JBF6142-D |
名称 |
输入/输出接口模块 |
品牌 |
青鸟消防 |
回路总线 |
调制型,二总线,无极性 |
监视电流 |
<0.1mA DC24V |
输出容量 |
DC24V/300mA |
编码方式 |
电子编码器编码 |
编码范围 |
1-252 |
输入指示灯 |
监视状态:“输入动作”灯红色闪亮 |
动作状态:“输入动作”灯红色闪亮 |
故障状态:“输入动作”灯红色连续闪亮两次 |
输出指示灯 |
监视状态:“输出动作”灯红色闪亮 |
动作状态:“输出动作”灯不亮 |
外形尺寸 |
85mm×85mm×41mm |

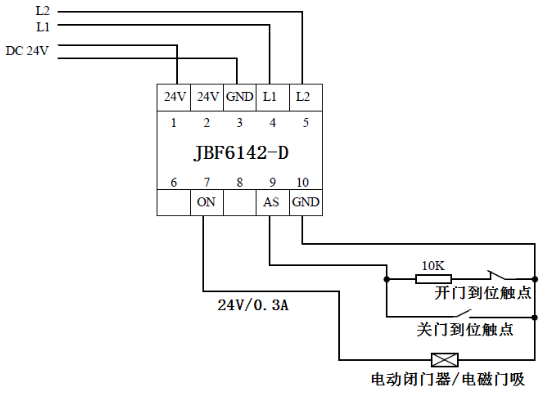

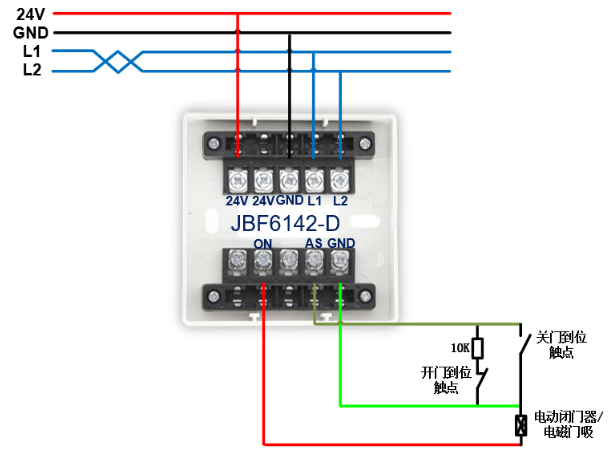

三、JBF6142-D输入/输出接口模块接线说明
L1(端子4)、L2(端子5)连接回路总线,无极性;
24V(端子1)、GND(端子3)连接24V直流电源,有极性;
AS(端子9)、GND(端子10)连接电动闭门器上的关门到位信号(无源触点);
端子AS和GND连接的被监视设备动合端须并联10KΩ电阻,以实现对输入线路的检测功能;
ON(端子7)、GND(端子10)连接电动闭门器。接口模块正常状态下ON端(7)持续输出24V,确保防火门正常开启。接口模块被启动后,ON端停止输出24V,电动闭门器在机械力的作用下关闭。
四、JBF6142-D输入/输出接口模块应用说明
JBF6142-D输入/输出接口模块安装在常开防火门附近,与防火门上的电动闭门器(电动定位)、电动门吸进行连接,用以在火灾发生时通过操作防火门监控器对防火门进行远程关闭,并接收防火门是否关闭正常的信号。
