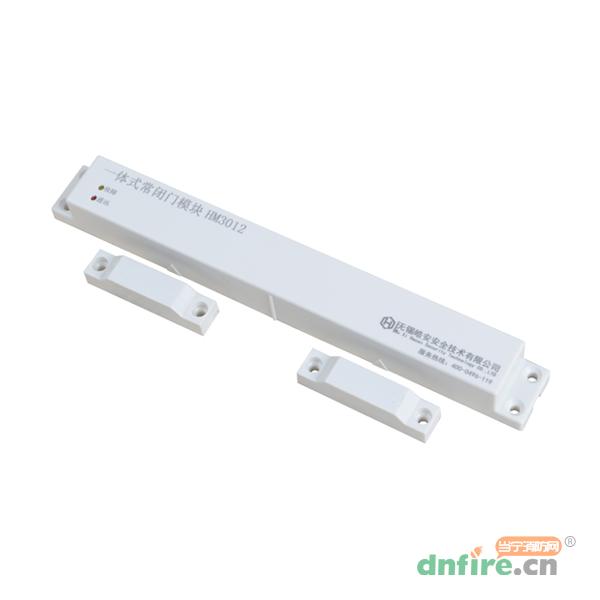

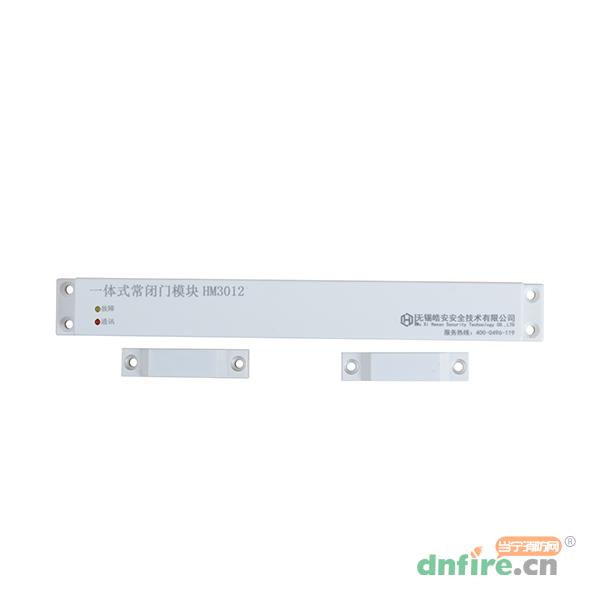

一、HM3012一体式常闭防火门监控模块产品概述

　　HM3012一体式常闭防火门监控模块是一种总线制控制接口设备，符合国家标准GB29364-2012《防火门监控器》要求。该门磁开关用于监视常闭防火门开启、关闭状态，通过总线通讯线把信息反馈至防火门监控器。

二、HM3012一体式常闭防火门监控模块产品特点

　　1、二总线，无极性连接。

　　2、监视常闭防火门状态。

　　3、安装方便，布线简单。

三、HM3012一体式常闭防火门监控模块技术参数

型号	HM3012
总线协议	H1 协议
工作电压	总线24V （15V～28V 脉冲电压）
工作电流	1)总线静态电流：≤500 uA 2)总线动作电流：≤1.0 mA
线制	二线制，无极性
编码方式	电子编码，编码地址码不大于200
模块的状态指示	1)正常监视状态：反馈指示灯(红色)周期性闪亮 2)故障状态：故障指示灯(黄色) 常亮 3)输入反馈状态：反馈指示灯(红色)常亮
使用环境	温度-10℃～+55℃ 相对湿度≤95%RH，不凝露
颜色	银色
重量	120g
防火门门磁开关感应距离	≤20mm
外形尺寸（长×宽×高）	251.0mm×30.0mm×25.0mm
执行标准	GB 29364-2012

四、HM3012一体式常闭防火门监控模块结构特征

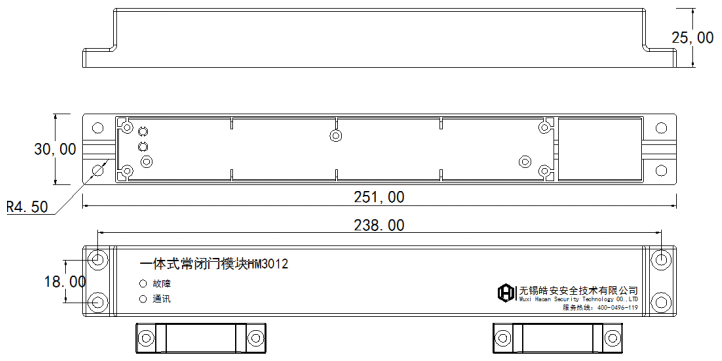

　　1.模块的外形尺寸及安装尺寸如下图所示：

HM3012外形尺寸及安装尺寸意图

　　2.接线端子说明：

　　B+、B-：总线输入接口，用于模块与控制器通信和参数设置，无极性。

五、HM3012一体式常闭防火门监控模块安装与布线

　　警告：安装设备之前，请切断回路的电源。

　　1、安装前应首先检查外壳是否完好无损，标识是否齐全。

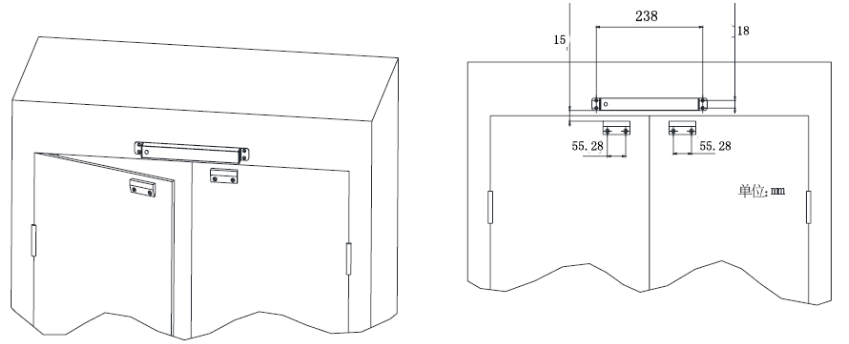

　　2、门磁开关采用上门框安装，安装方式如下图所示式：

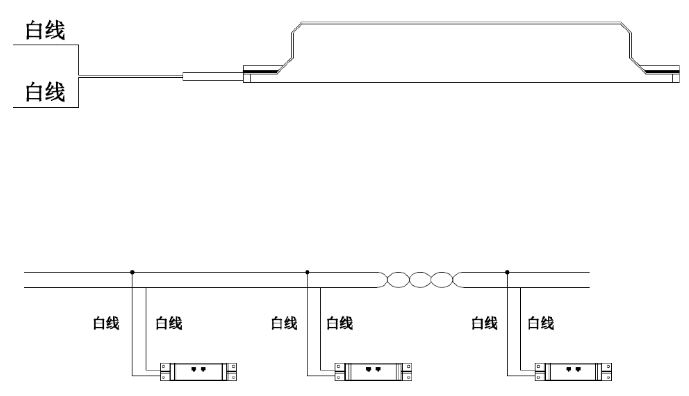

　　3、接线方式如下图所示，两根白色的线直接接入防火门监控器上的通讯二总线。

HM3012接线示意图

　　4、布线要求：

　　总线(BUS)采用NH-RVS-2×1.5mm2线，穿金属管（线槽）或阻燃PVC管敷设。
