使用说明书
一、GST-LD-8308输入/输出接口概述 GST-LD-8308输入/输出接口,主要用于连接防火门监控设备。 二、GST-LD-8308输入/输出接口工作原理 接口内嵌微处理器,微处理器实现与防火门监控器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制,接口接收到防火门监控器的启动命令后,吸合输出继电器,并点亮输出指示灯,接口接收到设备传来的回答信号后,将该信息传到防火门监控器,并点亮输入指示灯。 三、GST-LD-8308输入/输出接口技术参数 型号 GST-LD-8308 信号总线电压 总线24V,允许范围:16V~28V 电源总线电压 DC24V,允许范围:DC20V~DC28V 总线监视电流 ≤1mA 总线启动电流 ≤3mA 电源监视电流 ≤5mA 电源启动电流 ≤20mA 输出容量 无源输出,容量为DC24V/200mA 输出控制方式 电平、脉冲 指示灯 红色 编码方式 电子编码方式,占用一个总线编码点 线制 与防火门监控器采用无极性信号二总线连接,与电源线采用无极性二线制连接 环境温度 0℃~+40℃ 相对湿度 ≤95%,不凝露 外形尺寸 86mm×86mm×43mm 外壳防护等级 IP30 壳体材料和颜色 ABS,瓷白 重量 约145g 安装孔距 60mm 执行标准 GB 29364-2012 四、GST-LD-8308输入/输出接口主要特性 ●输入、输出具有检线功能。 ●电路部分和接线底壳采用插接方式,接触可靠、便于施工。 ●地址码为电子编码,可由电子编码器事先写入,工程调试简便可靠。 ●输入端与无源触点连接,可现场设为常开检线、常闭检线或自回答方式;输出端可连接成常开输出或常闭输出。 五、GST-LD-8308输入/输出接口外形示意图 GST-LD-8308输入/输出接口外形示意图 1、如您在购物过程中遇到配送、支付、售后、购买等问题,请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn,我司客服会为您妥善处理; 2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题,请您点击进入; 3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题,欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员; 当宁消防网提醒您在收到货物时要对货物的外包装进行检查,如果因运输过程中包装有破损、开裂、雨淋等问题,您可以拒绝签收! 服务承诺 当宁消防承诺:所售商品都是正品行货,我们将严格按照国家三包政策,针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后,可由当宁消防开具增值税发票。开好后,会以快递方式给您寄出。产品下单付款后,当宁消防物流部门会尽快发货,十五个工作日内将货物发出,特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策,请您放心购买! 注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货!并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新,请大家谅解! 权利声明 当宁消防网上的所有商品信息、产品图片、购买评价等内容,是当宁消防网重要的经营资源,未经许可,禁止非法转载使用。
GST-LD-8308输入/输出接口,主要用于连接防火门监控设备。
接口内嵌微处理器,微处理器实现与防火门监控器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制,接口接收到防火门监控器的启动命令后,吸合输出继电器,并点亮输出指示灯,接口接收到设备传来的回答信号后,将该信息传到防火门监控器,并点亮输入指示灯。
●输入、输出具有检线功能。 ●电路部分和接线底壳采用插接方式,接触可靠、便于施工。 ●地址码为电子编码,可由电子编码器事先写入,工程调试简便可靠。 ●输入端与无源触点连接,可现场设为常开检线、常闭检线或自回答方式;输出端可连接成常开输出或常闭输出。

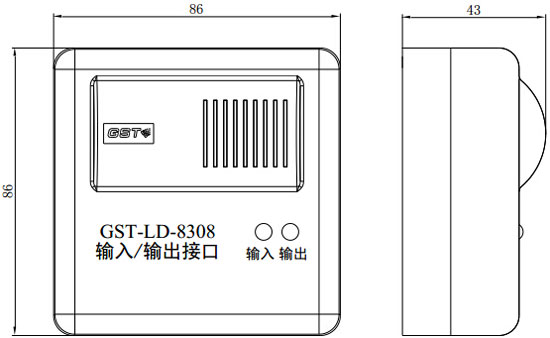

GST-LD-8308输入/输出接口外形示意图
商品属性 [品牌] 海湾(GST) [型号] GST-LD-8308 [环境湿度] ≤95%,不凝露 [尺寸] 86mm×86mm×43mm [重量] 0.2kg [防护等级] IP30 [执行标准] GB 29364-2012 [外壳材质] ABS
海湾GST防火门监控系统概述 2018-02-02 GST-LD-8308输入/输出接口安装说明书 2016-07-04 哪些场所要设置甲级防火门? 2015-10-08 防火门监控系统是什么 2015-04-18 防火门监控系统图模板 2015-04-17 海湾防火门监控系统设计说明 2015-02-05
关于我们 当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。 关于发票 发票说明:当宁消防网所售商品均可提供正规发票。 发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。 签收提醒 为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。 退换货 在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。 特别提醒:由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持! 自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。 【注意事项】 1.由于本店发错产品,返回运费由我们承担。 2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售: 1)物品上出现划痕、裂缝; 2)物品上包装破损或已通电使用; 3)密封产品原包装打开; 4)其他可能影响二次销售的; 3.以下情况不予以办理维修: 1)过保产品(超过保质期的产品); 2)人为损坏; 3)非我店售出产品; 4)经鉴定无法维修; 4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
问匿名用户评论等级:
这个和GST-FH-8308防火门监控模块 是一样的吗
答管理员:
是一样的,就是厂家该名称了。两型号是通用的,不过GST-LD-8308这型号的已经停产了,现在用FH-8308,防火门监控系统的,与通用火灾报警区模块命名分开了。
匿名用户
来自电脑端用户
2018-08-27 17:57:30
8308能当成强切、防火阀控制模块食用吗?
人家是防火门控制模块哦,你需要的是8301模块http://www.dnfire.cn/goods-329.html
2018-05-21 07:51:24
8308线怎么接
详细接线可以联系我们的技术人员,电话400-003-0119。我们会给客户进行技术指导的哦。
2016-11-11 21:07:30
这个模块与闭门器的接线方式有吗
接线方式可以参考8301,对照模块背面的端子说明图应该没有什么问题了。如还有疑问可以联系我们的技术人员,电话400-003-0119.
2016-08-19 17:22:34
电话:400-928-6119
地址:上海市宝山区殷高西路101号高景国际大厦14层
ICP备案证书号:沪ICP备19002773号-1
© 2005-2026 当宁消防网-消防产品之家 版权所有,并保留所有权利。
扫一扫 关注公众号
问匿名用户评论等级:
这个和GST-FH-8308防火门监控模块 是一样的吗
答管理员:
是一样的,就是厂家该名称了。两型号是通用的,不过GST-LD-8308这型号的已经停产了,现在用FH-8308,防火门监控系统的,与通用火灾报警区模块命名分开了。
2018-08-27 17:57:30
问匿名用户评论等级:
8308能当成强切、防火阀控制模块食用吗?
答管理员:
人家是防火门控制模块哦,你需要的是8301模块http://www.dnfire.cn/goods-329.html
2018-05-21 07:51:24
问匿名用户评论等级:
8308线怎么接
答管理员:
详细接线可以联系我们的技术人员,电话400-003-0119。我们会给客户进行技术指导的哦。
2016-11-11 21:07:30
问匿名用户评论等级:
这个模块与闭门器的接线方式有吗
答管理员:
接线方式可以参考8301,对照模块背面的端子说明图应该没有什么问题了。如还有疑问可以联系我们的技术人员,电话400-003-0119.
2016-08-19 17:22:34
